4.6 Mise en marche
4.6.1 Contrôle des fuites et purge de l'air
B Vérifier que tous les disjoncteurs qui alimentent le
chauffe-eau sont arrêtés.
B Ouvrir les robinets d'eau chaude alimentés par le
chauffe-eau et vérifier l'absence de fuite sur tous les
raccords.
B Laisser les robinets ouverts et contrôler chaque
piquage afin de vérifier que les conduites ont toutes
été correctement purgées.
B Lorsque l'air est purgé et toujours avec les robinets
ouverts, mettre en marche les disjoncteurs qui ali-
mentent en eau chaude.
B Fermer tous les robinets d'eau chaude et passer à la
section suivante.
4.6.2 Réglage de la température
B Le réglage de la température s'effectue au moyen du
cadran situé en bas de l'unité. Le réglage admissible
est entre 95 °F et 131 °F. Tourner le cadran dans le
sens des aiguilles d'une montre pour augmenter la
température, comme indiqué par le marquage sur
l'unité.
4.6.3 Réglage du débit
B Ouvrir à fond les robinets de sectionnement d'entrée
et de sortie, puis:
B Ouvrir à fond le robinet d'eau chaude le plus haut (par
ex. : la baignoire) alimenté par le chauffe-eau;
B Régler le robinet de sectionnement de sortie jusqu'à
ce que le débit du robinet d'eau chaude corresponde
à la valeur indiquée sur la Fig. 11 ci-dessous.

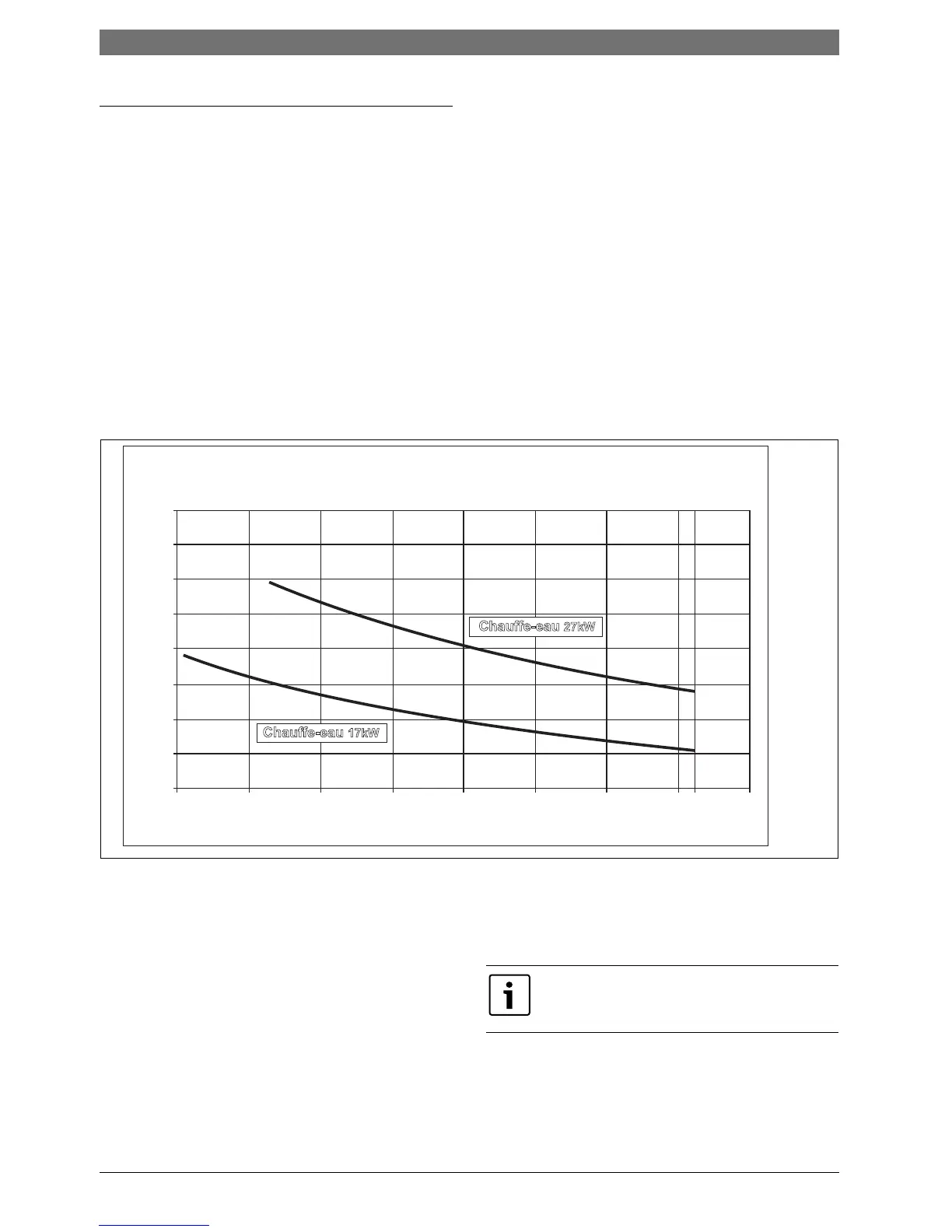

Fig. 11
Par exemple:
• En ce qui concerne le modèle WH17, l'utilisation d'une
vanne à bille sur le circuit de sortie permet de limiter
le débit à 2,3 gallons/minute.
• En ce qui concerne le modèle WH27, l'utilisation d'une
vanne à bille sur le circuit de sortie permet de limiter
le débit à 3,5 gallons/minute.
Ces chiffres sont basés sur une température de l'eau à la
sortie de 55 °F et une tension d'alimentation de 240
volts. Si la température de l'eau à l'entrée est inférieure
à 55 °F, ou si la tension d'alimentation est inférieure à
240 volts, la température à la sortie sera inférieure aux
données indiquées Fig. 11. Réduire le débit et/ou ali-
menter l'unité avec du 240 volts si une température à la
sortie plus élevée est souhaitée.
95 100 105 110 130115 120 125 135
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
Températureàlasortie (ºF)
Débitmaxi.(usgal/min)
Températuredel'eauàlasortieparrapportaudébitmaximum
(basésurlatempératuredel'eauàl'entréede55ºF)
Chauffe-eau 17kW
Chauffe-eau 27kW
6720648180-09.1V
131
Avant de quitter le site, l'installateur doit dé-
crire en détail l'unité à l'utilisateur et lui don-
ner ce guide.
