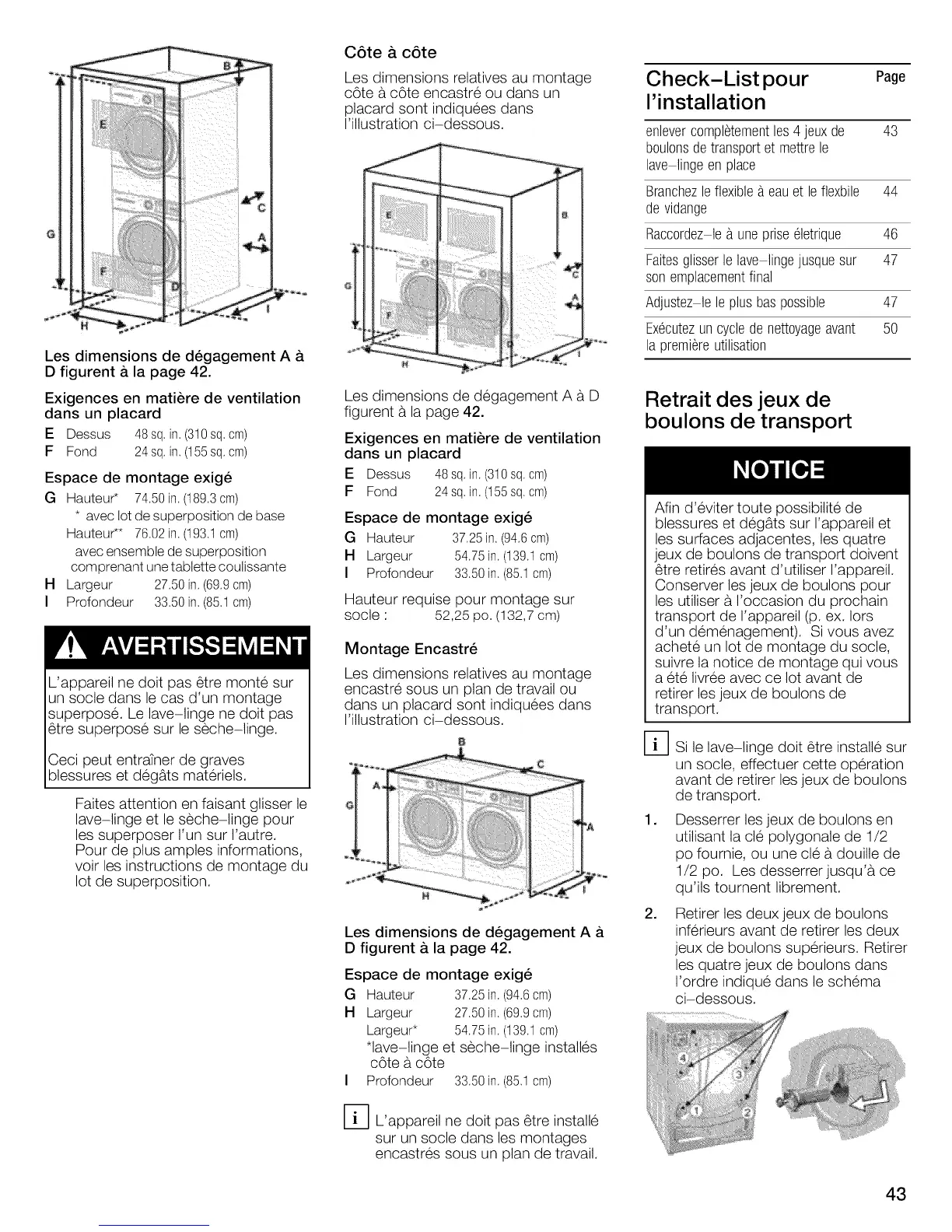

Bosch Vision 300 - Enlevement des Boulons de Transport

Les dimensions de degagement A &
D figurent & la page 42.
Exigences en matiere de ventilation
dans un placard
E Dessus 48sq,in,(310sq,cm)
F Fond 24sq,in.(155sq,cm)
Espace de montage exige
G Hauteur* 74.50 in.(189.3cm)
* avec lot de superposition de base
Hauteur** 76.02 in. (193.1cm)
avec ensemble de superposition
comprenant une tabIette couIissante
H Largeur 27.50in. (69.9cm)
I Profondeur 33.50in. (85.1cm)
L'appareil ne dolt pas _tre monte sur
un socle dans le cas d'un montage
superpos& Le lave-linge ne dolt pas
_tre superpose sur le seche-linge.
Ceci peut entrUner de graves
blessures et degAts materiels.
Faites attention en faisant glisser le
lave-linge et le seche-Nnge pour
les superposer I'un sur I'autre.
Pour de plus amples informations,
voir les instructions de montage du
lot de superposition.
COte & cote
Les dimensions relatives au montage
cote a cote encastre ou dans un
placard sont indiquees dans
I'iNustration ci-dessous.
Les dimensions de degagement A a D
figurent a la page 42.
Exigences en matiere de ventilation
dans un placard
E Dessus 48sq,in,(310sq,cm)
F Fond 24sq,in.(155sq,cm)
Espace de montage exige
G Hauteur 37.25 in.(94.6cm)
H Largeur 54.75in.(139.1 cm)
I Profondeur 33.50in. (85.1cm)
Hauteur requise pour montage sur
socle : 52,25 po. (132,7 cm)
Montage Encastre
Les dimensions relatives au montage
encastre sous un plan de travail ou
dans un placard sont indiquees dans
I'iNustration ci-dessous.
Les dimensions de degagement A &
D figurent & la page 42.
Espace de montage exige
G Hauteur 37.25in. (94.6cm)
H Largeur 27.50in. (69.9cm)
Largeur* 54.75in. (139.1cm)
*lave-linge et seche-linge instaNes
cote a cote
I Profondeur 33.50in. (85.1cm)
D L'appareil ne dolt pas _tre installe
sur un socle dans les montages
encastres sous un plan de travail.
Check-List pour Page
I'installation
enleverc0mpl_tementles4 jeux de 43
b0ul0nsdetransportet mettrele
lave lingeenplace
Branchezle flexiblea eauet leflexbile 44
devidange
Racc0rdezle a uneprise61etrique 46
Faitesglisserle lave lingejusquesur 47
sonemplacementfinal
Adjustezle leplus baspossible 47
ExOcutezuncyclede nett0yageavant 50
la premiereutilisati0n
Retrait des jeux de
boulons de transport
Afin d'eviter toute possibilite de
blessures et degAts sur I'appareil et
les surfaces adjacentes, les quatre
jeux de boulons de transport doivent
_tre retires avant d'utiliser I'appareil.
Conserver les jeux de boulons pour
les utiliser a I'occasion du prochain
transport de I'appareil (p. ex. Iors
d'un demenagement). Si vous avez
achete un lot de montage du socle,
suivre la notice de montage qui vous
a ete livree avec ce lot avant de
retirer les jeux de boulons de
transport.
%
,
,
Si le lave-linge dolt _tre installe sur
un socle, effectuer cette operation
avant de retirer les jeux de boulons
de transport.
Desserrer les jeux de boulons en
utilisant la cle polygonale de 1/2
po fournie, ou une cle a douille de
1/2 po. Les desserrer jusqu'a ce
qu'ils tournent librement.
Retirer les deux jeux de boulons
inferieurs avant de retirer les deux
jeux de boulons superieurs. Retirer
les quatre jeux de boulons dans
I'ordre indique dans le schema
ci-dessous.
43
