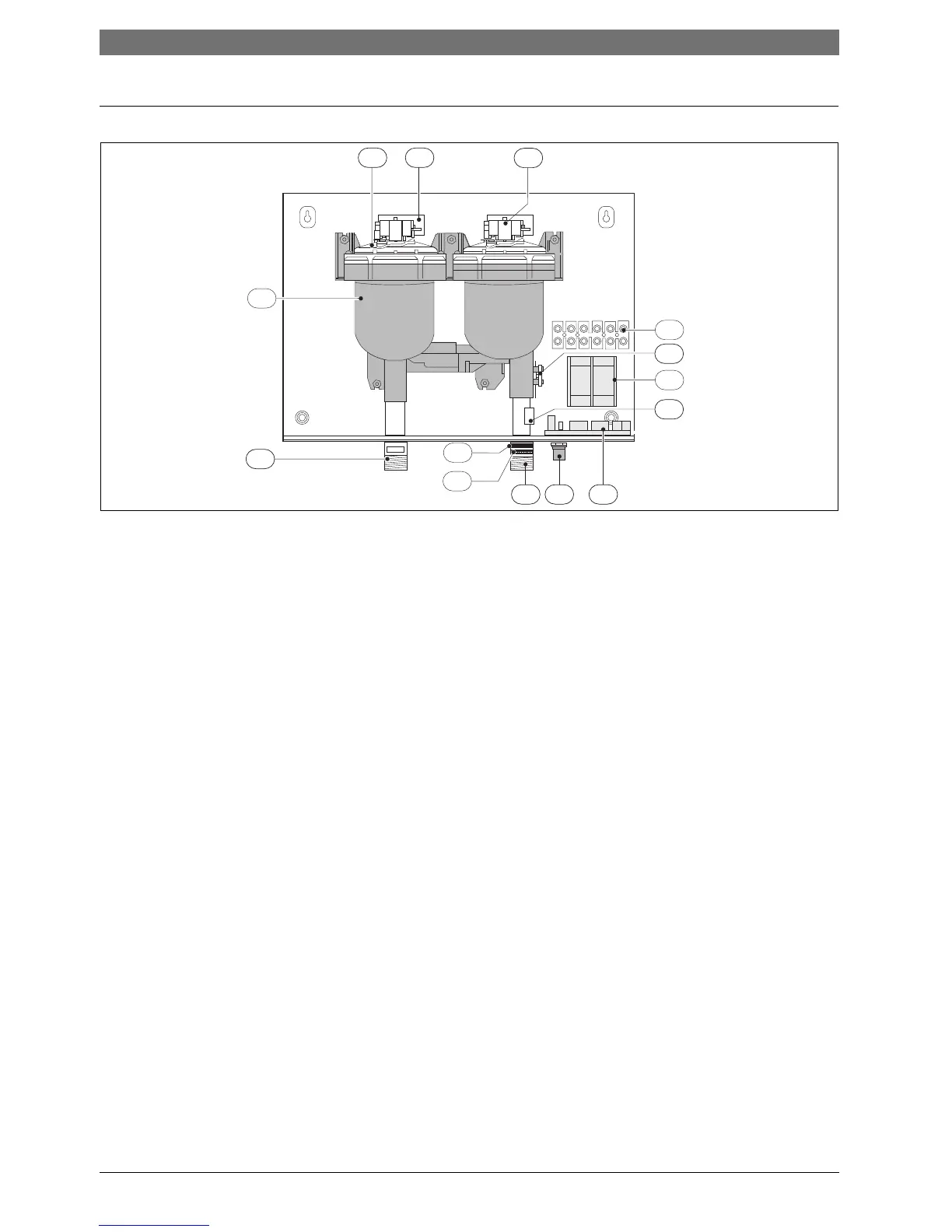

2.5 Diagrama de componentes
Fig. 1
A Módulo de calentamiento
B Resistencia
C Panel de control dual Channel
D Salida de agua
E Entrada de agua
F Mando de temperatura
G Transductor de caudal
H Terminal (solamente en CANADA)
I Bloque de terminales
J Sonda de temperatura
K PCI de control
L Disyuntores térmicos
M Filtro
N Regulador de caudal
6720646951-14.1V
G
E
L
J
H
I
N
M
F K
A
D
C
B
