16
CONNEXIONS DE BASE
C
ONNEXIONS DE BASE
Svenska Nederlands EnglishFrançais Español
4 Connectez l’expanseur vidéo VS-2 au media center
Pour réaliser cette connexion, l’alimentation électrique et le câble du VS-2 sont nécessaires.
A. Insérez la fiche Serial Data dans le connecteur Serial Data.
B. Insérez la fiche DC Power dans le connecteur DC Power.
C. Insérez la fiche Composite dans le connecteur Composite Video OUT.
D. Insérez la fiche S-Video dans le connecteur S-Video OUT.
E. Insérez la fiche multi-broches dans le connecteur Media Center.
F. Insérez la fiche DC Power dans le connecteur DC POWER Out.
G. Insérez la fiche DC Power de l’alimentation secteur du media center dans le
connecteur DC POWER In du VS-2.
Remarque : Le cordon d’alimentation entre l’alimentation et le VS-2, puis entre celui-ci et le
media center, doit être le plus droit possible. En effet, il fait office d’antenne pour la
télécommande du système LIFESTYLE
®
.

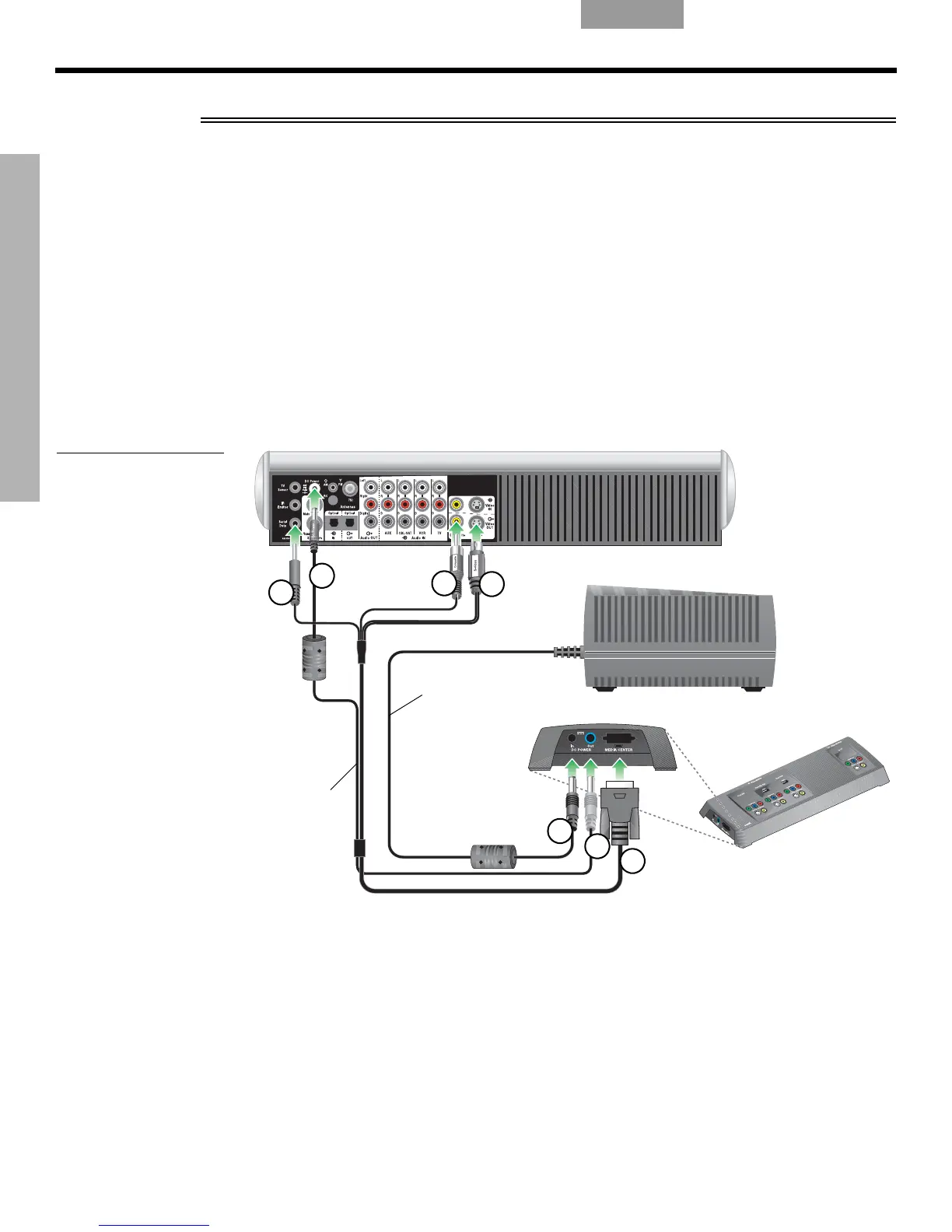

Figure 8
Connexions du VS-2 au
media center
Câble
VS-2
Panneau arrière du VS-2
Adaptateur secteur
Panneau arrière du media center
Expanseur
vidéo VS-2
A
G
Cordon
d’alimentation
basse tension
B
C
D
E
F
