TEST MODE
• Testing items
1. DSP and CPU check
2. DECAY volume check (also used for LED check)
3. MANUAL volume check (also used for LED check)
4. SENS volume check (also used for LED check)
5. EXP PEDAL check
6. CTL PEDAL check
7. FET switch check (also used for MODE volume check)
8. Residual noise check
9. Shock noise check
10. CODEC (DAC) L ch check (also used for MODE volume check and
switch check)
11. CODEC (DAC) R ch check (also used for MODE volume check and
switch check)
12. CODEC (ADC) R ch check (also used for MODE volume check)
13. CODEC (ADC) L ch check (also used for MODE volume check)
• Equipment needed
•
Oscillator
•
Oscilloscope
•
Noise meter
•
Expression pedal (EV-5)
•
Control pedal (FS-5U)
•
47 k ohm short plug (#17048536)
Parts needed: one
φ
6 stereo plug
Resistance (47 ohm)
•
Monitor speaker
•
AC adaptor (PSA series)
• Entering the test mode
•
Set all volumes to minimum.
•
Connect +9V DC PLUG to ADAPTER JACK while pressing the pedal.
•
CHECK (AMBER) lights and test mode starts.
Note:
Test mode cannot be entered if all volumes are not set to minimum.
Note:
To use skip method in order to test only the objective items, see the
definition after details on testing item.
1. DSP and CPU check
•
Release the PEDAL.
•
DSP and CPU are automatically checked and CHECK (GREEN) will
light if there is no problem and CHECK (RED) will blink if an error
occurs.
•
If CHECK (GREEN) lights, testing has moved on to the next step.
Note:
When CHECK (RED) blinks, testing mode stops running and cannot
proceed to the next step. Defects in DSP and CPU peripherals and
soldering could be the cause of the error. Pull out the DC PLUG
from the ADAPTER JACK and forcibly terminate the test mode.
2. DECAY volume check (also used for LED check)
•
Rotating from minimum to center to maximum clockwise, CHECK will
change from GREEN to AMBER to GREEN.
•
When CHECK (GREEN) lights at maximum, testing proceeds to
MANUAL volume check.
Note:
If CHECK (AMBER) does not light up when rotated to the center, the
minimum value is not detected. Also, if CHECK (GREEN) does not
light up when rotated to maximum, the maximum value is not
detected.
3. MANUAL volume check (also used for LED check)
•
Rotating from minimum to center to maximum clockwise, CHECK
will change from GREEN to AMBER to GREEN.
•
When CHECK (GREEN) lights at maximum, testing proceeds to
SENS volume check.
Note:
If CHECK (AMBER) is not lit when rotated to the center, the mini-
mum value is not detected. Also, if CHECK (GREEN) does not
light when rotated to maximum, the maximum value is not
detected.
4. SENS volume check (also used for LED check)
•
Rotating from minimum  center  maximum clockwise, CHECK
blinking will change from GREEN  AMBER  GREEN.
•
When CHECK (GREEN) lights at maximum, testing proceeds to
EXP PEDAL check.
Note:
If CHECK (AMBER) does not light when rotated to the center, the
minimum value is not detected. Also, if CHECK (GREEN) does not
light when rotated to maximum, the maximum value is not
detected.
5. EXP PEDAL check
•
Connect EXP PEDAL to EXP/CTL JACK.
Note:
If EXP PEDAL is not connected, CHECK (AMBER) will blink after
the RES volume check.
Note:
Check EXP PEDAL after making sure the minimum volume is set
to 0.
•
Make sure CHECK (GREEN) lights up after the EXP PEDAL is lifted
(to minimum).
•
Step on the EXP PEDAL (to maximum) from the raised condition
(minimum). Check if CHECK changes to AMBER while changeable,
and to GREEN when the EXP PEDAL is stepped on (to maximum).
•
Pull out EXP PEDAL from EXP/CTL JACK and make sure that
CHECK (GREEN) is blinking. (CTL PEDAL in standby mode for
check)
Note:
If defection exists, CHECK will not change or proceed.
6. CTL PEDAL check
Connect CTL PEDAL to EXP/CTL JACK.
Note:

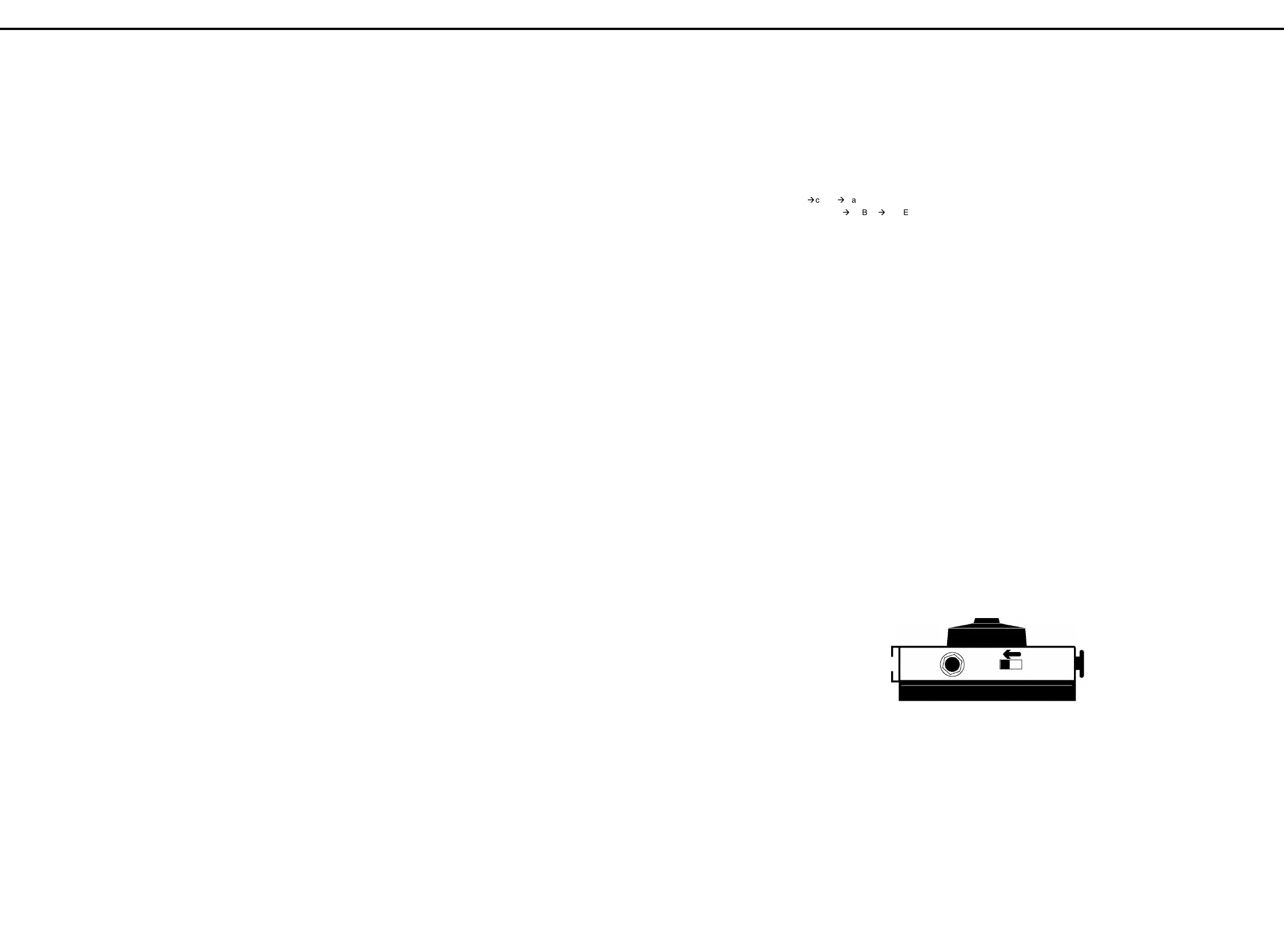

Conduct a check after making sure that the POLARITY of the FS-
5U is set to the position as shown.
•
Make sure that CHECK goes out.
•
Make sure that CHECK repeats off to AMBER to off to AMBER each
time the CTL PEDAL is pressed.
