Boss AW-3 - Test Mode Operations; CODEC (ADC) Channel Tests; Selective Test Execution

OCT. 2000 AW-3
7
12. CODEC (ADC) R ch check (also used for MODE vol-
ume check)
•
Set MODE volume to DOWN.
•
Make sure CHECK (AMBER) is lighting.
•
GUITAR a 200 Hz, -20 dBm sinusoidal wave to INPUT.
•

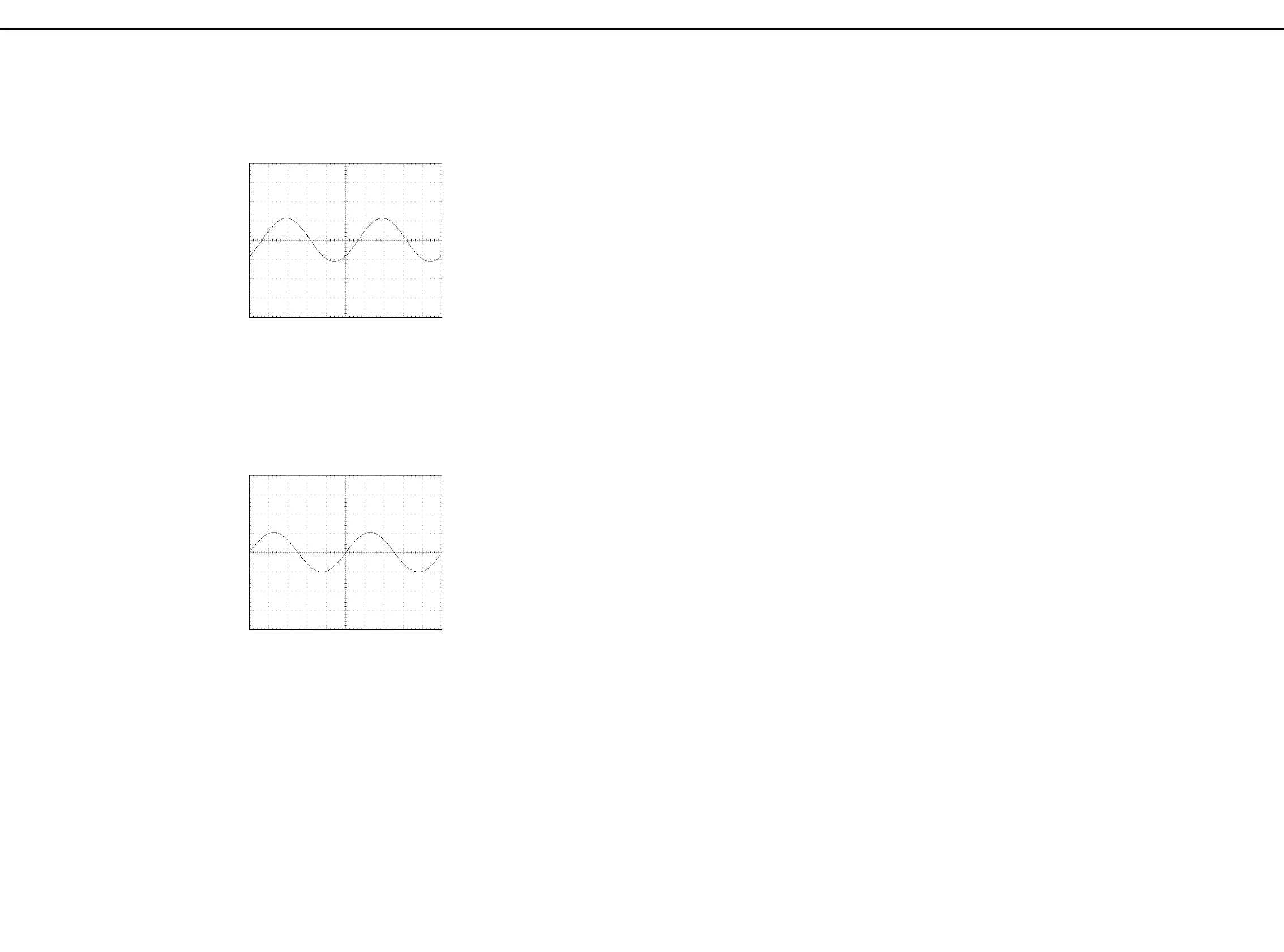

Make sure that the output waveform is not distorted within 200 Hz,
-20 dBm ± 1.5 dBm as shown in the diagram.
100mV/DIV, 1mS/DIV
13. CODEC (ADC) L ch check (also used for MODE vol-
ume check)
•
Set MODE volume to UP.
•
Make sure CHECK (GREEN) is lighting.
•
Input a 200 Hz, -20 dBm sinusoidal wave to INPUT.
•
Make sure that the output waveform is not distorted within 200 Hz,
-20 dBm ± 1.5 dBm as in the diagram.
100 mV/DIV, 1 mS/DIV
•
Make sure that the output difference is within ± 1 dBm compared to the
output waveform of the CODEC (ADC) R ch check in the previous
item.
• Ending the test mode
1. When ending the test mode by 7. FET switch check,
8. Residual noise check and 9. Shock noise, press
the PEDAL for about 2 seconds. Press the PEDAL
when ending the test mode with any other check.
2. Turn off the power.
• How to test only the objective testing items
•
Set DECAY, MANUAL and SENS volume to maximum.
•
Set MODE volume to TEMPO.
•
Connect +9 V DC PLUG to ADAPTER JACK while pressing the
PEDAL.
•
CHECK (AMBER) lights and test mode starts.
•
Release the PEDAL and if CHECK (GREEN) lights, select the test-
ing items and check them.
Note:
If you have entered the test mode with this method, checking of
items 1-6 cannot be conducted.
• Notes
After product repair and maintenance, confirm all items.
12
1212
12.
..
.CODEC（ADC）Rch チェック（MODE ボリュームチェック
CODEC（ADC）Rch チェック（MODE ボリュームチェックCODEC（ADC）Rch チェック（MODE ボリュームチェック
CODEC（ADC）Rch チェック（MODE ボリュームチェック
兼用）
兼用）兼用）
兼用）
・ MODE ボリュームを DOWN にします。
・ CHECK（AMBER）が点灯していることを確認します。
・ GUITARIN に 200Hz、‑20dBm の正弦波を入力します。
・ 出力波形が、図のように 200Hz、‑20dBm ± 1.5dBm 以内で歪みが無い
ことを確認します。
100mV/DIV,1mS/DIV
13.
13.13.
13.CODEC（ADC）Lch チェック（MODE ボリュームチェック
CODEC（ADC）Lch チェック（MODE ボリュームチェックCODEC（ADC）Lch チェック（MODE ボリュームチェック
CODEC（ADC）Lch チェック（MODE ボリュームチェック
兼用）
兼用）兼用）
兼用）
・ MODE ボリュームを UP にします。
・ CHECK（GREEN）が点灯していることを確認します。
・ GUITARIN に 200Hz、‑20dBm の正弦波を入力します。
・ 出力波形が、図のように 200Hz、‑20dBm ± 1.5dBm 以内で歪みが無い
ことを確認します。
100mV/DIV,1mS/DIV
・ 前項の CODEC（ADC）Rch チェックの出力波形と比較し、出力差が±
1dBm 以内であることを確認します。
●テストモードの抜け方
●テストモードの抜け方●テストモードの抜け方
●テストモードの抜け方
1.
1.1.
1. 7.FET スイッチチェック、8.残留ノイズチェック、9.
7.FET スイッチチェック、8.残留ノイズチェック、9.7.FET スイッチチェック、8.残留ノイズチェック、9.
7.FET スイッチチェック、8.残留ノイズチェック、9.
ショックノイズチェックでテストモードを抜ける時は、
ショックノイズチェックでテストモードを抜ける時は、ショックノイズチェックでテストモードを抜ける時は、
ショックノイズチェックでテストモードを抜ける時は、
PEDAL を約 2 秒押し続けて下さい。他のチェックでテ
PEDAL を約 2 秒押し続けて下さい。他のチェックでテPEDAL を約 2 秒押し続けて下さい。他のチェックでテ
PEDAL を約 2 秒押し続けて下さい。他のチェックでテ
ストモードを抜ける時は PEDAL を押して下さい。
ストモードを抜ける時は PEDAL を押して下さい。ストモードを抜ける時は PEDAL を押して下さい。
ストモードを抜ける時は PEDAL を押して下さい。
2.
2.2.
2. 電源を切断する。
電源を切断する。電源を切断する。
電源を切断する。
●目的のテスト項目のみを行なう方法
●目的のテスト項目のみを行なう方法●目的のテスト項目のみを行なう方法
●目的のテスト項目のみを行なう方法
・ DECAY、MANUAL、SENS ボリュームを最大にします。
・ MODE ボリュームを TEMPO にします。
・ PEDAL を押しながら ADAPTORJACK に +9VDCPLUG を接続します。
・ CHECK（AMBER）が点灯しテストモードに入ります。
・ PEDAL を離し、CHECK（GREEN）が点灯したら、目的のテスト項目を
選びチェックを行ないます。
注意：
注意：注意：
注意：
この方法でテストモードに入った場合は、項目1〜6のチェックは行
この方法でテストモードに入った場合は、項目1〜6のチェックは行この方法でテストモードに入った場合は、項目1〜6のチェックは行
この方法でテストモードに入った場合は、項目1〜6のチェックは行
なえません。
なえません。なえません。
なえません。
●注意事項
●注意事項●注意事項
●注意事項
製品修理、整備後は必ず全ての項目を確認してください。
