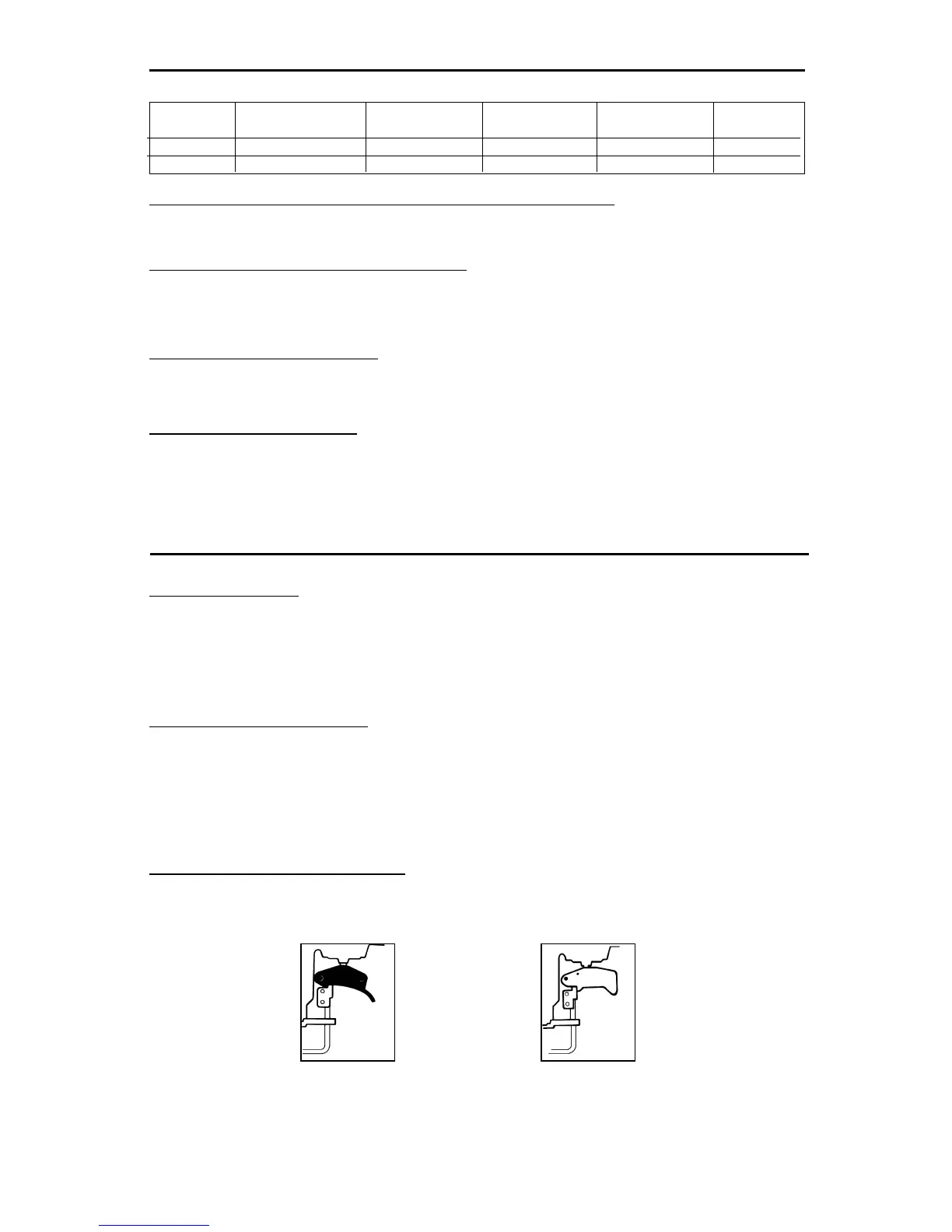

-24-
CARACTÉRISTIQUES DE L’APPAREIL N70CB
Toutes les mesures des vis et des boulons sont dans le système métrique.
CARACTÉRISTIQUES DES ÉlÉMENTS D’ASSEMBLAGE :
C
et outil une grande variété de tailles de clous de longueur allant de 44,5 à 70mm (1-3/4 à 2-3/4 po) et de
d
iamètre de tige allant de 2,5 à 2,9 mm (0,099 à 0,113).
RACCORDEMENTS RAPIDES À L’AIR :
C
et outil utilise un raccord 0,64 cm (1/4 po) N.P.T. Son diamètre intérieur ne doit pas être inférieur à 5 mm
(
0,200 po). Lors du désaccouplement de la source d’air le raccord mâle doit permettre rapidement la mise à
l
’atmosphère de toute pression résiduelle. Le collet de connexion du tuyau d’air doit avoir un diamètre intérieur
d
e 7 mm (0,275 po) ou plus.
PRESSION D’UTILISATION :
Cet appareil fonctionne sur une gamme de pression allant de 4,9 Kg/cm
2
(4,8 bars) à 7,0 Kg/cm
2
(6,9 bars).
Régler la pression d’air jusqu’à obtenir le meilleur rendement possible. DANS TOUS LES CAS, NE PAS
DÉPASSER LA PRESSION MAXIMALE RECOMMANDÉE.
CONSOMMATION D’AIR :
Le modèle N70CB consomme 0,22 m
3
(7,7 pieds cubes) d’air détendu par minute lorsqu’il fonctionne à la
cadence de 100 clous par minute pour une pression d’utilisation de 5,6 Kg/cm
2
(5,5 bars). On déterminera la
quantité d’air en fonction de la cadence de travail, par exemple, si la cadence moyenne est de 50/minute,
l’appareil n’aura besoin que de 50% des 0,22 m
3
(7,7 pieds cubes) d’air détendu, qui représente la quantité
d’air pour une cadence de 100 clous par minute.
FONCTIONNENENT
BOSTITCH OFFRE DEUX TYPES DE SYSTÈME DE DÉCLENCHEMENT POUR CETTE SÉRIE
À LA VOLÉE (C.T.)
Le mode opératoire ordinaire pour le système « à la volée » consiste pour l’opérateur à placer le nez de
l’appareil sur la surface de travail pour activer l’élément palpeur tout en appuyant sur la détente, enfonçant
ainsi un élément d’assemblage chaque fois que la surface de travail entre en contact avec le palpeur. Cette
méthode permet un travail de fixation rapide pour beaucoup de travaux tels que pose de revêtements, et
fabrication de plate-formes et de palettes. Tous les appareils pneumatiques sont sujets à un recul lors de
l’éjection de l’élément d’assemblage. L’outil peut donc rebondir, et mettre accidentellement l’outil en contact
avec la surface de travail, ce qui peut entraîner la sortie d’un deuxième élément d’assemblage.
AU COUP-PAR-COUP (S.T)
L’appareil au coup-par-coup requiert que l’opérateur maintienne l’outil en contact avec la surface de travail
avant d’appuyer sur la détente. Ceci rend le placement précis de l’élément d’assemblage plus facile, par
exemple dans le cas d’encadrement, de clouage de pieds et de fabrication de caisses. L’appareil au coup-par-
coup permet un placement précis de l’élément d’assemblage sans le risque d’éjecter un deuxième élément
par accident lors du recul, comme cela est le cas pour le dispositif à la volée.
Le dispositif au coup-par-coup possède une sécurité supplémentaire puisque même si l’outil est en contact
avec la surface de travail, ou tout autre chose, l’opérateur ne court pas le risque d’éjecter un deuxième
élément même si le doigt est sur la détente.
IDENTIFICATION DU MODÈLE :
Se référer au mode de fonctionnement à la page 27 avant de commencer à utiliser l’outil.
SYSTÈME AU
COUP-PAR-COUP
Identifié par une
détente argentée
SYSTÈME À LA
VOLÉE
Identifié par une
détente de couleur
noire
MÉCANISME
MODÈLE DE CONTACT LONGUEUR HAUTEUR LARGEUR POIDS
N70CB-1 À LA VOLÉE 306 mm 322 mm 140 mm 3,6 kg
N70CB-2 AU COUP/COUP 306 mm 322 mm 140 mm 3,6 kg
