4. Installation der Lautsprecher der
CCM3-Serie
Führen Sie den Einbau der Lautsprecher der CCM3-
Serie wie in den folgenden Abschnitten beschrieben
durch:
4.1 Verwenden Sie die beiliegende Schablone und
markieren Sie an der Decke die Trennungslinie für die
Öffnung. Prüfen Sie, ob die Linie den für die Öffnung
erforderlichen Durchmesser besitzt. Schneiden
Sie mit einem entsprechenden Werkzeug an der
Linie entlang, um in die Decke eine runde Öffnung
einzubringen.
Hinweis: Stellen Sie sicher, dass innen in der
Nähe der Öffnung genügend Freiraum für die
Schnellbefestigungen vorhanden ist.
Hinweis: Um ein Mitschwingen der Decke
und damit Geräusche zu reduzieren,
kann Mastixkleber in der Nähe der
Lautsprecheröffnung zwischen Balken und
Rigipsplatte aufgebracht werden.
4.2 Liegt das Lautsprecherkabel bereits in der
Decke, ziehen Sie es durch die Öffnung herunter.
Sind die Lautsprecherkabel noch nicht installiert,
so ist dies der richtige Zeitpunkt dafür. Es ist
wahrscheinlich, dass Sie sich durch den Boden oben
Zugang verschaffen müssen, um die Kabel durch die
Deckenöffnung zu führen.
Führen Sie genügend freies Kabel durch die
Öffnung, um den Anschluss an den Lautsprecher
zu erleichtern, aber nicht so viel, dass das Kabel
Geräusche verursacht, wenn es sich wieder in der
Deckenöffnung bendet. Eine Kabellänge von ca.
1,0 m ist ein guter Richtwert.
Hinweis: Verwenden Sie stets hochwertiges,
niederohmiges Lautsprecherkabel. Dies ist
besonders wichtig, wenn das Kabel vom
Verstärker zum Lautsprecher länger als 5 m ist.
Fragen Sie diesbezüglich Ihren autorisierten
Bowers & Wilkins-Fachhändler.
4.3 Schließen Sie nun das Lautsprecherkabel an
die Anschlussklemmen an der Seite der Schallwand
an. Achten Sie beim Anschließen auf die korrekte
Polarität. Stellen Sie sicher, dass die positive
Anschlussklemme am Verstärker mit der roten
Klemme am Rahmen verbunden wird und die
negative Anschlussklemme am Verstärker mit der
schwarzen Klemme am Rahmen. Siehe Abbildung 3.
Hinweis: Ist der Verstärker bereits mit dem Kabel
verbunden, sollte er abgeschaltet sein, wenn die
Verbindungen zur Einbaubox hergestellt werden.
4.4 Ist der Lautsprecher an das Kabel
angeschlossen, so kann er in die Deckenöffnung
gehoben werden. Stellen Sie sicher, dass die vier
Schnellbefestigungen nach innen gedreht sind,
so dass sie durch die Öffnung passen. Heben Sie
den Lautsprecher anschließend hoch, so dass der
Flansch bündig mit der Decke abschließt. Achten
Sie darauf, dass das Anschlusskabel an keiner Stelle
eingeklemmt wird.
Verwenden Sie zur Befestigung des Lautsprechers
einen Kreuzschlitzschraubendreher. Führen Sie ihn
durch die Zugangslöcher der Schnellbefestigungen
an der Vorderseite des Lautsprechers. Achten
Sie darauf, dass Sie die Lautsprecherchassis
nicht mit dem Schraubenzieher beschädigen.
Ziehen Sie nacheinander die Schrauben der
Schnellbefestigungen fest. In Abbildung 4 ist
dargestellt, wie Sie den Lautsprecher einsetzen und
befestigen können.
Hinweis: Soll die Decke nach der Installation der
Lautsprecher gestrichen werden, so verwenden
Sie dazu die beiliegende Lackiermaske.
4.5 Jetzt kann die Abdeckung angebracht werden.
Sie wird magnetisch in Position gehalten. Richten Sie
sie einfach entsprechend der Nut im Rahmenansch
aus, wo sie einrastet. In Abbildung 5 ist das
Anbringen der Abdeckung dargestellt.
Der Lautsprecher der CCM3-Serie ist jetzt installiert
und kann in Betrieb genommen werden.

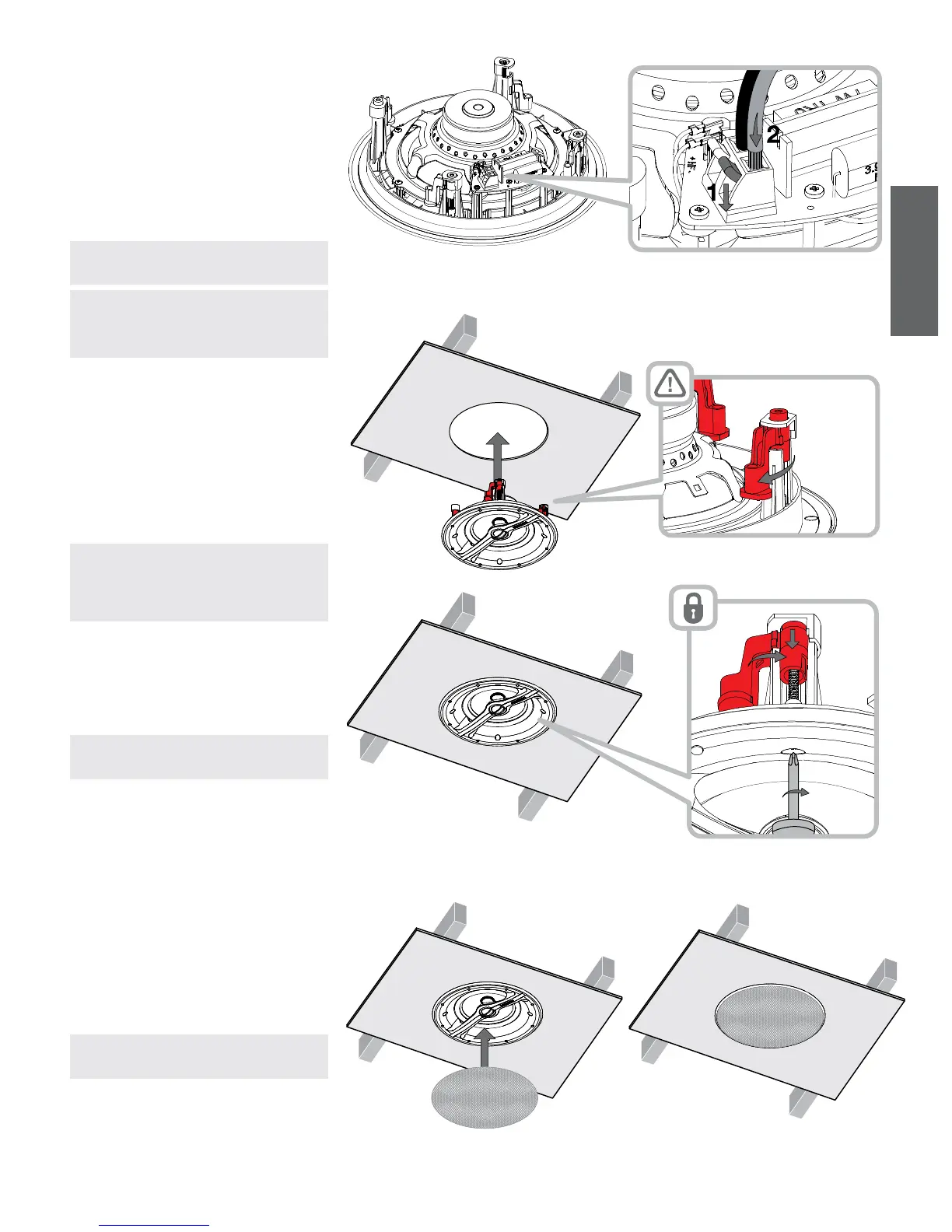

Abbildung 3
Anschließen des Kabels
Abbildung 4
Befestigen des Lautsprechers
Abbildung 5
Anbringen der Abdeckung
