28
NEDERLANDS
Meerkanalen Audio Toepassingen
Bij toepassingen waar meerdere CCM3 Serie
luidsprekers worden toegepast in meerkanalen
audio/videosystemen, dienen de center en front
luidspreker ongeveer 0,5 m (20”) voor het vlak van
het beeldscherm te worden geplaatst. De center
luidspreker dient horizontaal op de hartlijn van
het beeldscherm te worden geplaatst en de front
luidsprekers binnen ca. 0,5 m (20”) ter weerszijden
van het beeldscherm. De surround CCM3 Serie
luidsprekers worden juist achter aan beide zijden
van de luisterpositie opgesteld. Probeer opstelling
in een hoek te vermijden en probeer de akoestische
omgeving van elke front en surround luidspreker zo
identiek mogelijk te houden.
Opmerking: verschillende akoestische
omgevingen zijn bijvoorbeeld een kale wand en
een raam met een zwaar gordijn.
In afbeelding 2 ziet u de algemene richtlijnen voor de
opstelling.
Opmerking: kenmerk van het installeren van
plafond luidsprekers is dat het soms onpraktisch
is ze op de akoestisch ideale plaats te installeren.
Monteer ze in die gevallen zo dicht als mogelijk
bij de ideale plaats. Raadpleeg zonodig uw
Bowers & Wilkins leverancier voor advies.
Opmerking: de eenheden van de CCM3 Serie
luidsprekers hebben een magnetisch strooiveld.
We raden u daarom aan magnetisch gevoelige
zaken zoals beeldbuizen en magnetische kaarten,
cassettes en dergelijke, minimaal 0,5 m (20”)
bij de luidspreker vandaan te houden. LCD- en
plasmaschermen zijn niet gevoelig voor dat
magnetisch strooiveld.
1. Uitpakken
Het ontwerp van de CCM3 Serie plafond
luidsprekers is gericht op gemakkelijke installatie
en hoogwaardige audio reproductie in een discrete
opstelling. Zij zijn bijzonder geschikt voor gebruik
in een vochtige omgeving zoals een zwembad. In
deze handleiding wordt beschreven hoe de CCM3
Serie luidsprekers worden geïnstalleerd in bestaande
systeemplafonds (balkjes en pleisterwerk). Eerst de
inhoud van de CCM3 doos:
1. Twee CCM3 Serie luidsprekers
2. Twee CCM3 grills
3. Eén sjabloon voor de opening
4. Twee verfmaskers
5. Eén beknopte handleiding
6. Informatie over garantie
2. CCM3 Serie Uitgangspunten
De CCM3 Serie luidsprekers bestaan uit een
bafe frontplaat waarop de luidsprekers, het
wissellter en de aansluitingen zijn gemonteerd en
een magnetisch bevestigde grill. De bafe wordt in
het plafond bevestigd met naar buiten uitklapbare
klemmen.
Opmerking: een vierkante gril is leverbaar voor de
CCM6 Serie luidsprekers. Nadere informatie bij
uw plaatselijke Bowers & Wilkins leverancier.
De CCM3 Serie luidsprekers hebben de volgende
opening en diepte nodig:
Diameter Minimale
Model Opening Inbouwhoogte
CCM362 204 mm (8.0”) 79 mm (3,2”)
CCM382 253 mm (9,9”) 85 mm (3,4”)
Opmerking: wanneer CCM3 luidsprekers
worden gnstalleerd in een nieuwbouw
project, zijn daarvoor voorgemonteerde sets
en achterkasten leverbaar. Het gebruik van
voormontage sets is beschreven in paragraaf 5.
Het gebruik van achterkasten wordt beschreven
in de afzonderlijke CI300 Achterkast Installatie
Handleiding.

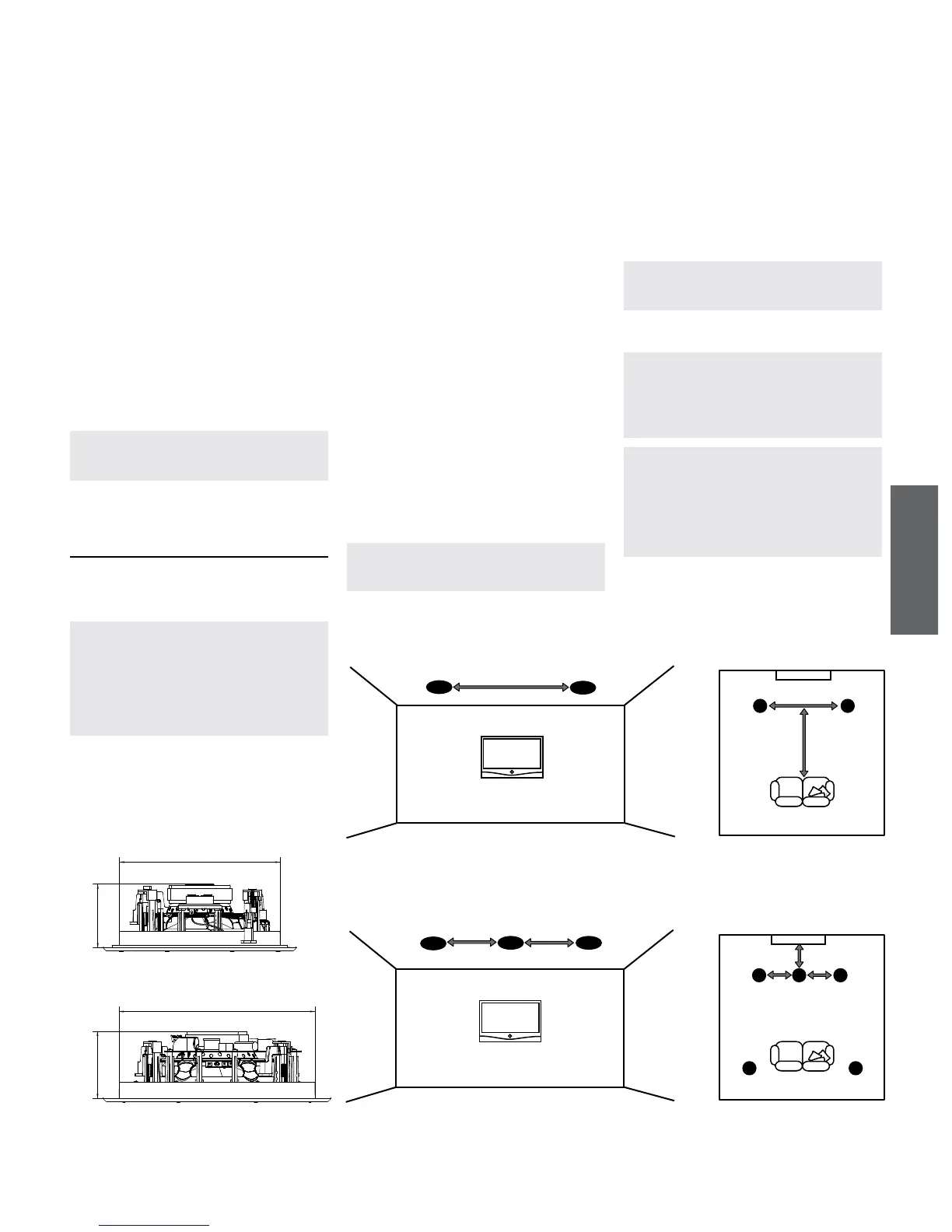

Afbeelding 1
Benodigde ruimte boven en achter
Voordat u de CCM3 Serie luidsprekers installeert,
dient eerst gecontroleerd te worden of de gekozen
plaats vrij is van leidingen en bedrading die de
installatie in de weg kunnen staan. In bestaande
tussenwanden kan een speciale sensor voor
steunbalken worden gebruikt om deze op te sporen
en een leidingen detector om de gekozen plaats te
controleren.
3. Opstelling van de CCM3 Serie
Luidsprekers
De juiste opstelling van de CCM3 Serie luidsprekers
in de luisterruimte wordt bepaald door de specieke
toepassing:
Algemene Achtergrond Audio Toepassingen
In toepassingen waar afzonderlijke CCM3 Serie
luidsprekers onafhankelijk worden gebruikt voor
achtergrondmuziek, kunnen zij in principe worden
geplaatst daar waar dat installatietechnisch of
qua inrichting het beste uitkomt. Het enige punt
waar rekening mee moet worden gehouden, is dat
opstelling in een hoek wezenlijk meer lage frequentie
geeft en daarom vermeden dient te worden.
Stereo Toepassingen
In toepassingen waar een paar CCM3 Serie
luidsprekers worden gebruikt voor conventionele
stereoweergave, dienen zij 3 tot 5 m (10 tot 16,5 ft)
uit elkaar te worden geplaatst en op ongeveer
dezelfde afstand van de luisterpositie te zijn. Probeer
opstelling in een hoek te vermijden en probeer
de akoestische omgeving van elke luidspreker
zo identiek mogelijk te houden. Zie de afbeelding
hierboven.
Opmerking: verschillende akoestische
omgevingen zijn bijvoorbeeld een kale wand en
een raam met een zwaar gordijn.
Afbeelding 2
Opstelling
CCM362
CCM382
3m (10 ft) - 5m (16.5ft)
3m (10 ft) -
5m (16.5ft)
0.5m (20 in)
0.5m (20 in)
0.5m (20 in)
Stereo Toepassingen
Meerkanalen Audio Toepassingen
Ø 204 mm (8")
CUTOUT
Ø 253 mm (9,9")
CUTOUT
85 mm
(3,4")
79 mm
(3,2")
0,5 m (20") 0,5 m (20")
0,5 m (20")
3 m (10 ft) - 5 m (16,5 ft)
3 m (10 ft) -
5 m (16,5 ft)
