58
日本語
注意: 異なる音響環境とは、例えば一方は裸壁で、
もう一方は厚いカーテンのかかった窓のような状
況を指します。
一般的なスピーカーの設置位置のガイドラインは、図2
をご覧ください。
注意: 天井埋め込み式スピーカーは、その性質上、
音響的に最適な位置にスピーカーを設置すること
が難しい場合もあります。その場合は、できる限り適
切な位置に近くなるよう設置してください。必要であ
れば、お近くのBowers＆Wilkins販売店までお問
い合わせください。
注意: CCM3シリーズのドライブ・ユニットは漏洩磁
場を発生させます。ブラウン管画面や磁気カードな
ど磁気の影響を受けやすいものは、スピーカーから
少なくとも0.5 m（20インチ）以上離して置いておく
ことをお薦めします。液晶ディスプレイやプラズマデ
ィスプレイは磁気の影響を受けません。
1. 開梱
天井埋め込み式スピーカーのCCM3シリーズは、用途
に応じたカスタム設置と高音質の音声再生を実現すべ
く設計されているため、特にプールなどの湿気の多いと
ころでお使いいただくのに適しています。本マニュアルで
は、従来型のスタッドとシートロック（梁と石膏ボード）
を使用した天井へのCCM3シリーズ・埋め込み型スピー
カーの取り付け方法を説明します。最初に、CCM3シリ
ーズの同梱品を説明します。
1. CCM3シリーズ・スピーカー 2
2. CCM3のスピーカーグリル 2
3. 開口部用テンプレート 1
4. ペイントマスク 2
5. クイック・スタートガイド
6. 保証情報
2. CCM3シリーズの基本
天井埋め込み式スピーカー・CCM3シリーズは、スピー
カー・ドライバー、クロスオーバー回路とコネクターを搭
載したバッフルとマグネット取り付け式グリルで構成さ
れています。バッフルは外側に回転して締めるクランプで
天井開口部に固定します。
注意: CCM3シリーズ・スピーカーには正方形の
グリル（オプション）があります。詳しくはお近くの
Bowers＆Wilkins販売店までお問い合わせくだ
さい。
CCM3シリーズ・スピーカーの場合、下表に記されてい
る天井開口部と奥行き寸法が必要です。
モデル 開口部の直径 最小必要奥行き
CCM362 204 mm 79 mm
CCM382 253 mm 85 mm
注意: CCM3シリーズ・スピーカーには、「新設」で
設置するためのプレマウント・キットとバックボック
スをご用意しています。プレマウント・キットの使い
方は第5項をご覧ください。バックボックスの使い
方は、別紙「CI300バックボックスの設置」をご覧
ください。
CCM3シリーズ・スピーカーを取り付ける前に、天井の
取り付け予定位置に取り付けの邪魔になる配管やダク
ト、配線などの障害物がないことを確認してください。既
存の乾式壁構造では、スタッド探知器を使用して天井の
構造を把握し、配管探知器で取り付け予定位置をスキ
ャンしてください。

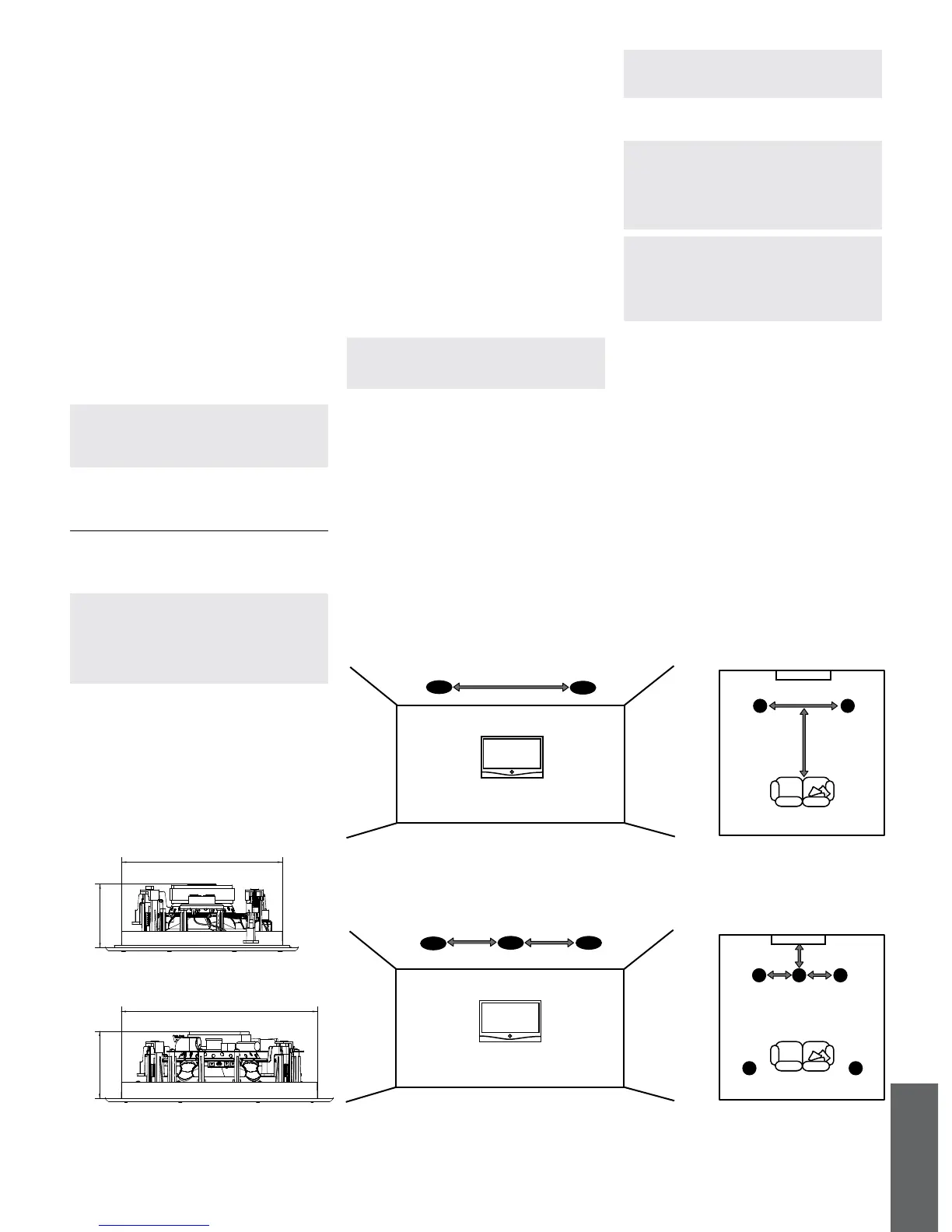

図1
開口部と高さのクリアランス
3. CCM3シリーズ・スピーカーの位置
リスニング環境におけるCCM3シリーズ・スピーカー
の適切な設置位置は、スピーカーの用途によって異な
ります。
一般的なバックグラウンド・オーディオとして使用する:
単体のCCM3シリーズ・スピーカーをバックグラウンド・
オーディオ用に独立して使用する場合、設置の利便性や
構造条件に基づいてほぼどこにでも設置することができ
ます。音響的な制約で注意しなければならないことは、
コーナーに設置すると低周波数が著しく強調されるた
め、コーナーへの設置は避けてください。
ステレオオーディオとして使用する:
CCM3シリーズ・スピーカー2台を従来のステレオ再生
で使用する場合、2台のスピーカーを3 m (10フィート)
から5 m (16.5フィート) 離し、リスニングエリアの正面
からも同様に離して設置してください。コーナーへの設
置は避け、各スピーカーの周辺の音響環境が同じになる
ようにしてください。
注意: 異なる音響環境とは、例えば一方は裸壁で、
もう一方は厚いカーテンのかかった窓のような状
況を指します。
マルチ・チャンネルオーディオとして使用する：
複数のCCM3シリーズ・スピーカーをマルチ・チャンネ
ル・オーディオビジュアル・システムで使用する場合、
フロントスピーカーとセンタースピーカーはスクリーン
の正面から約0.5 m（20インチ）離して設置してくださ
い。また、センタースピーカーは画面の中心線上、フロ
ントスピーカーはそれぞれ画面のサイドから横方向に
約0.5 m（20インチ）以内に設置してください。サラウン
ド・チャンネルとして用いるCCM3シリーズ・スピーカー
は、リスニングポジションの真後ろと左右側面に設置し
てください。どのスピーカーもコーナーへの設置は避け、
フロントおよびサラウンド・スピーカーの各音響環境が
同じになるようにしてください。
図2
設置位置
CCM362
CCM382
3m (10 ft) - 5m (16.5ft)
3m (10 ft) -
5m (16.5ft)
0.5m (20 in)
0.5m (20 in)
0.5m (20 in)
ステレオオーディオとして使用する
マルチ・チャンネルオーディオとして使用する
Ø 204 mm
CUTOUT
Ø 253 mm
CUTOUT
85 mm
79 mm
0.5 m 0.5 m
0.5 m
3 m - 5 m
3 m - 5 m
