61
日本語
6. バックボックス・キットの使い方
カスタム・インストレーション・バックボックス・キットは、
シートロック（石膏ボード）をスタッド（梁）にはめる前
に、壁または天井埋め込み式スピーカーの後ろに取り付
けることができる耐火ボックスです。バックボックスがあ
ると、防火関連法規が遵守できるだけでなく、所定の音
響負荷がかかることによってスピーカーの性能を最適に
調整することができます。バックボックスを取り付けるに
は、外側のスタッド（梁）面から後ろの障害物まで奥行き
が最低140mm必要です。
バックボックスには、隣接するスタッド（梁）に打ち付け
るための、穴のあいたサイド・フランジがあります。スピー
カーを使用しているときにフランジが振動してスタッド
（梁）に当たるリスクをなるべく減らすため、釘穴はすべ
て使用してください。
スピーカーケーブルは、ケーブルホルダーを通してバッ
クボックスに引き込みます。ケーブルホルダーにケーブ
ルを通し、ケーブルホルダーを締め付けたら、その部分
を耐火性のマスチック剤で密閉してください。ケーブル
ホルダーを密閉する前に、バックボックスの中にあるケ
ーブルの長さが十分であることを確認してください。ケー
ブルホルダーに隣接したケーブル・クランプはケーブル
の張力を緩和します。
シートロック（石膏ボード）をバックボックスにはめると
きには、防火性のマスチック剤をバックボックスのフラ
ンジに沿って塗ってその部分を密閉し、スピーカーを使
用しているときに振動する可能性がなるべくないように
してください。

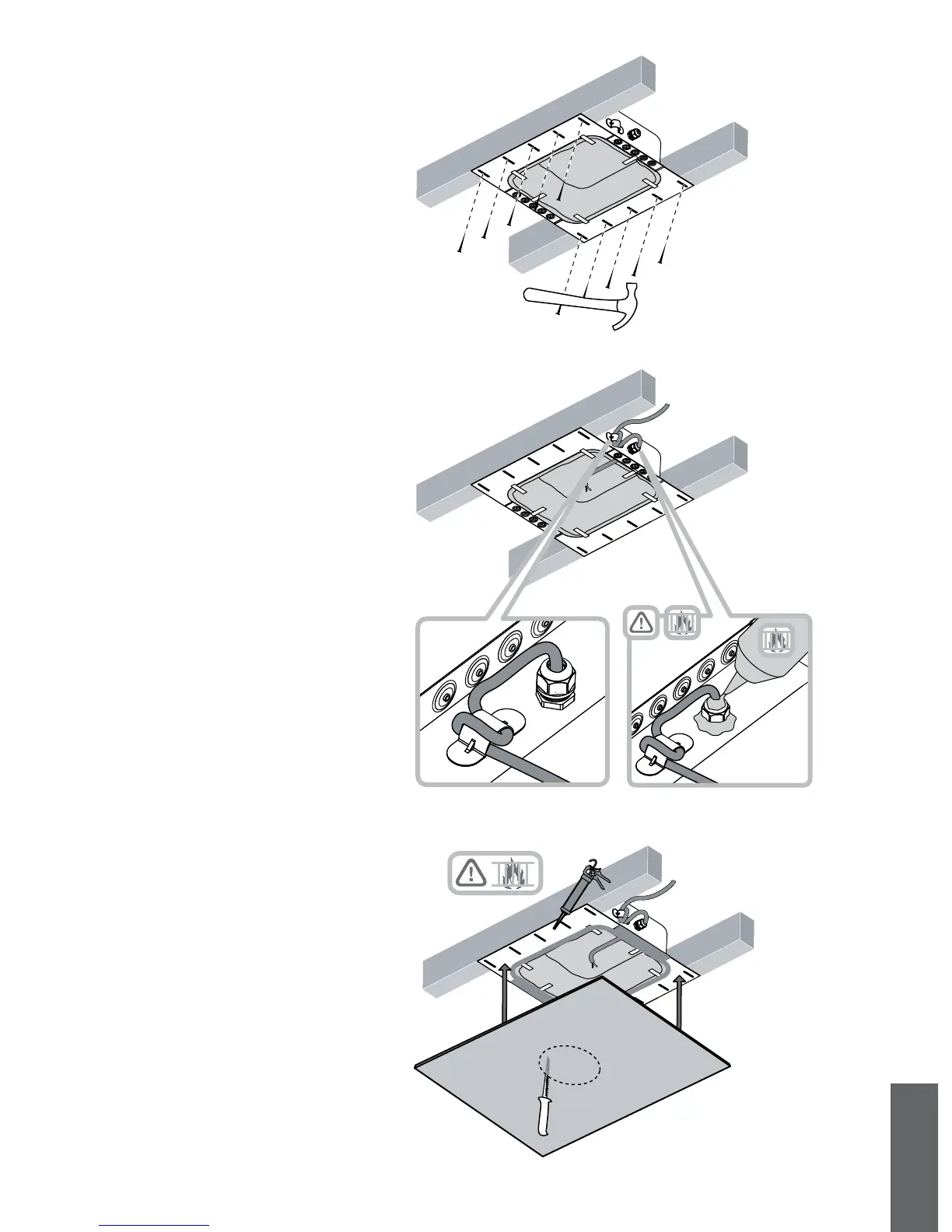

バックボックスの設置の仕方については図10～12を
ご覧ください。
図10
バック・ボックス用の梁の取り付け
図11
ケーブルの接続
図12
石膏ボードの取り付け
