3. Controles y Conexiones
Conectores y conmutadores del panel posterior
1. Conector para entrada de corriente eléctrica
alterna (IEC C14)
2. Enlace a la entrada global
3. Modo puenteado
4. Modo de activación
5. Salidas para Zonas
6. Entradas para las Zonas 1-6
7. Entrada para la Zona 8 / Entrada Global
8. Salida Global
9. Entrada/salida para señal de disparo de 12 V
Controles del panel frontal
1. Indicador luminoso (LED) de puesta en marcha
2. Indicadores luminosos de estado de las
diferentes zonas
4. Conexión
La manipulación de cables de conexión a
cajas acústicas o de entrada mientras la
etapa de potencia está activada puede
causar descargas eléctricas susceptibles de
dañarla. Desconecte el cable de alimentación antes de
realizar cualquier conexión.
4.1 Conexión de la fuente
Los conectores RCA de la CDA-16 aceptan señales
de audio estereofónicas de nivel de línea. Cada
entrada ZONE enviará una señal de audio amplicada
a la correspondiente salida para cajas acústicas. De
modo alternativo, cada entrada ZONE puede ser
individualmente enlazada a la GLOBAL IN (compartida
con ZONE 8).
1. Conecte el cable de audio a los conectores RCA
de las entradas ZONE (1-8). Ve Diagrama 6.
2. (Opcional) Conecte el cable de audio a
GLOBAL IN (ZONE 8) y enlace las salidas de
las cajas acústicas a GLOBAL IN colocando el
miniconmutador para cada zona en la posición
ON.
4.2 Conexión a las cajas acústicas
La CDA-16 puede alimentar hasta ocho zonas de
audio estereofónico e incluye bloques de terminales de
tipo Phoenix para la conexión de las cajas acústicas.
Las cajas acústicas también pueden ser cableadas a
los canales puenteados para incrementar la potencia
disponible para las mismas.
Para conectar cajas acústicas en estéreo:
1. Conecte el cable de conexión a cajas al conector
Phoenix y vuelva a insertarlo en la etapa de
potencia. Ver Diagrama 7.
La señal común correspondiente a estas
salidas para cajas acústicas no debe ser
conectada con o a ninguna otra señal
común. No conecte entre sí los terminales
negativos Izquierdo (L) y Derecho (R) ya que en ese
caso se produciría una condición de fallo y la etapa de
potencia se desactivaría o no funcionaría
correctamente.
Compruebe la polaridad de las cajas
acústicas y el pertinente cable antes de
conectarlas a la etapa de potencia.

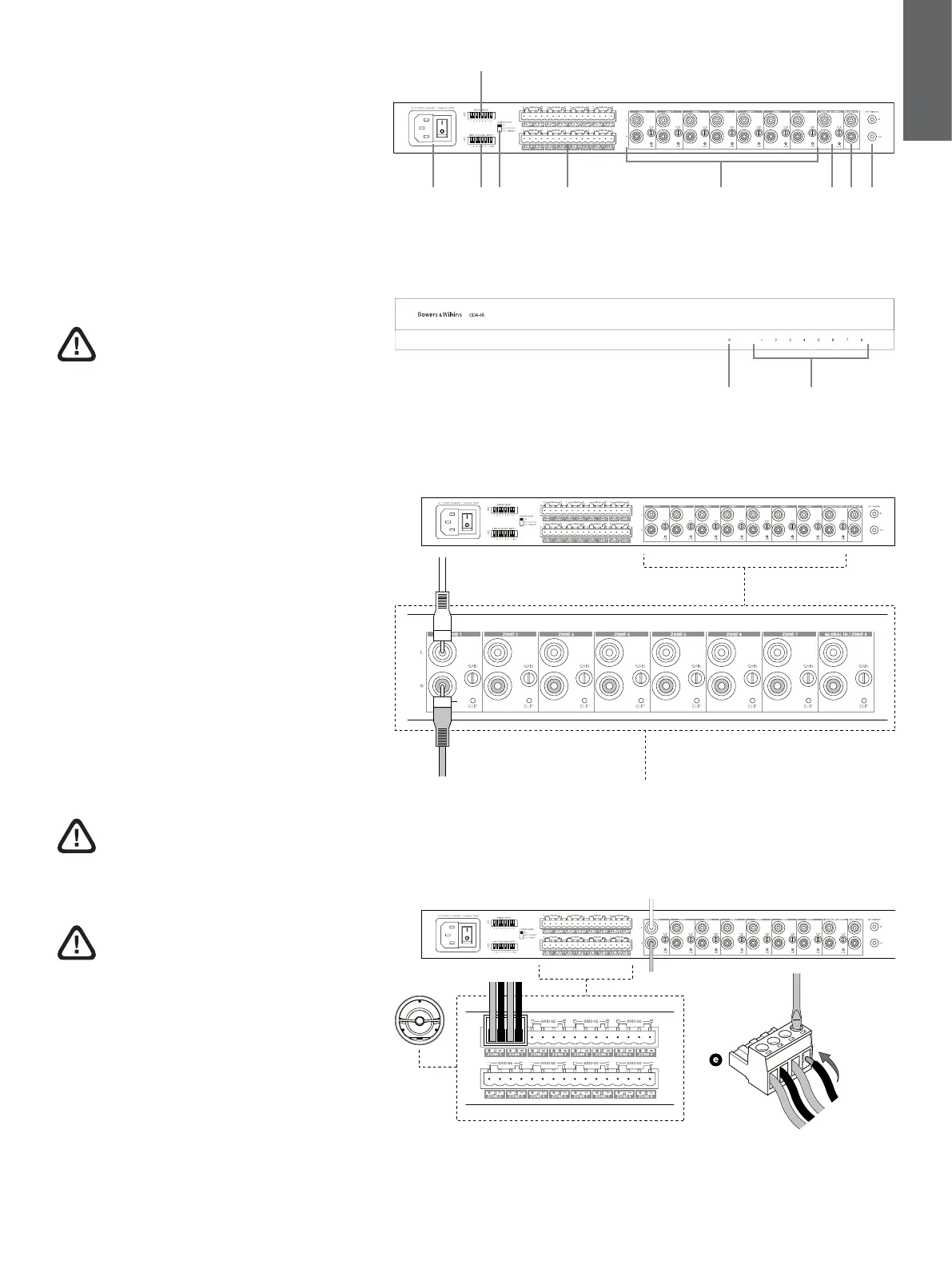

Diagrama 4
Panel posterior
Diagrama 5
Panel frontal
Diagrama 6
Conexión de la fuente
Diagrama 7
Conexión a las cajas acústicas
1 2 5 7 8 96
3
4
1 2
RCA
