36
ITALIANO
6. Controlli GAIN e Indicatore CLIP
I controlli GAIN sono ubicati accanto a ciascun
ingresso di zona sul pannello posteriore. Sono azionati
ruotando la manopola in senso orario per aumentare
il GAIN (guadagno) o in senso antiorario per diminuire
il GAIN. Quando viene ruotato completamente in
senso antiorario, GAIN viene impostato su 0 e non
sarà presente alcun segnale di uscita. Quando viene
ruotato completamente in senso orario, il GAIN
dell’amplicatore è +34,9 dB.
Per azionare il controllo GAIN, ruotare il controllo
in modo da ottenere il livello desiderato, in genere
utilizzando un piccolo cacciavite a punta piatta; vedere
il Diagramma 11.
Nota: non applicare una forza eccessiva al
controllo; girerà facilmente a meno che non sia
stato ruotato completamente
L’indicatore a LED CLIP è ubicato sotto il controllo
GAIN. Un indicatore CLIP lampeggiante indica
la presenza di clipping durante la riproduzione
dell’ingresso sorgente.
7. Stato LED
LED alimentazione
LED Stato
Nero / non acceso Spento
Bianco tenue Standby
Bianco Acceso
Rosso Guasto PSU
LED stato Zona
LED Stato
Nero / non acceso
Spento / Segnale non presente /
Guasto PSU
Bianco Acceso e segnale presente
Rosso Guasto Zona
8. Assistenza
Se si ha bisogno di ulteriore aiuto o consigli riguardo
ilCDA-16, visitare il sito di supporto qui
bowerswilkins.com/support.
Informazioni ambientali
Questo prodotto è conforme alle direttive
internazionali, incluse ma non limitate alla restrizione
delle sostanze pericolose (RoHS) nelle apparecchiature
elettriche ed elettroniche, alla registrazione,
valutazione, autorizzazione e restrizione delle sostanze
chimiche (REACH) e allo smaltimento dei rifiuti di
apparecchiature elettriche ed elettroniche (RAEE ). Per
indicazioni su come riciclare o smaltire correttamente
questo prodotto, consultare l’autorità locale per lo
smaltimento dei riuti.

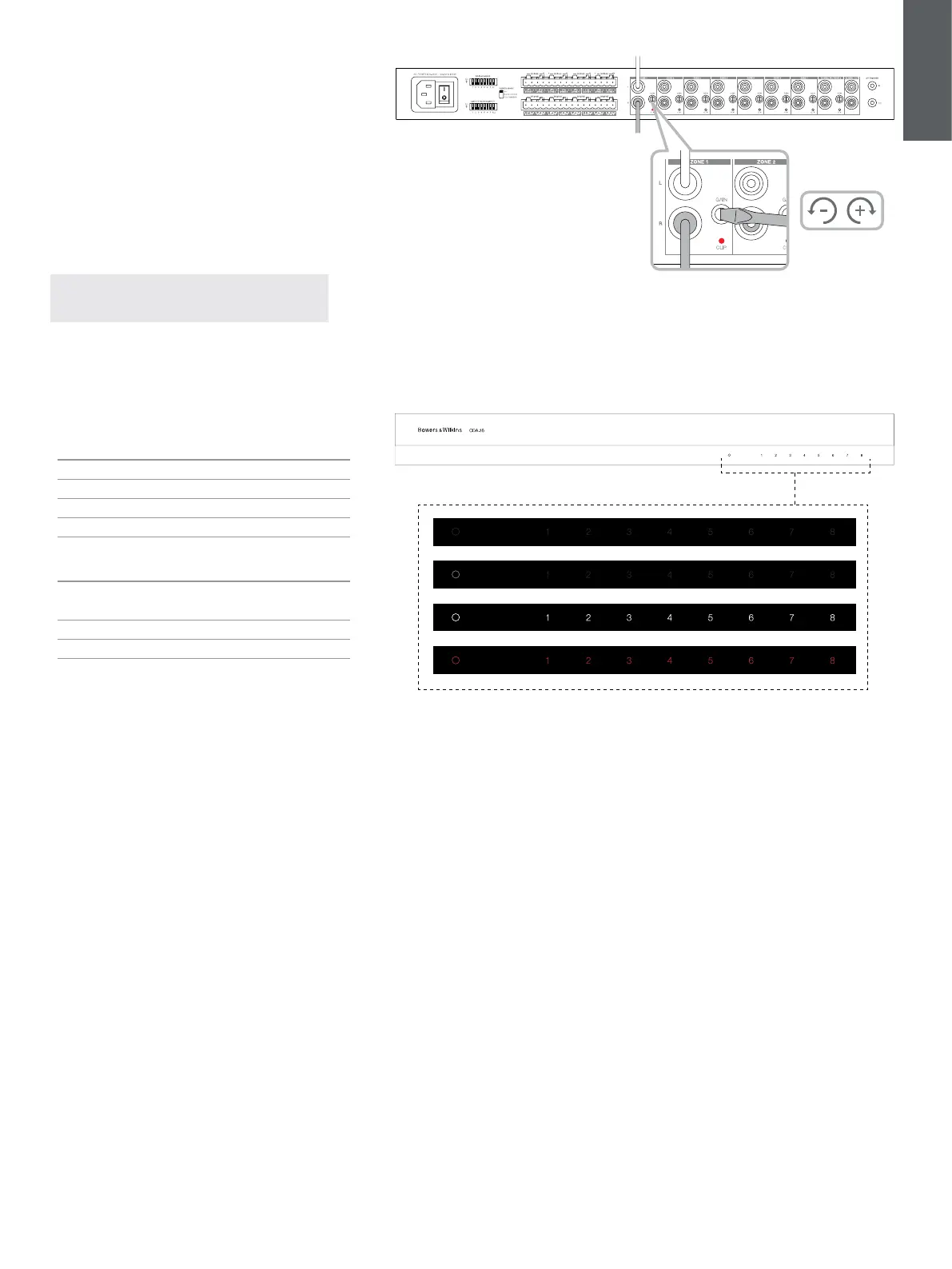

Diagramma 11
Guadagno e clipping
Diagramma 12
Stato dei LED
