3. Comandi e collegamenti
Prese e interruttori sul pannello posteriore
1. Presa ingresso alimentazione (IEC C14)
2. Collegamento a ingresso globale
3. Modalità Bridge
4. Modalità alimentazione
5. Uscite di zona
6. Ingressi Zona 1 – 7
7. Ingresso Zona 8 / Ingresso Globale
8. Uscita Globale
9. Ingresso / uscita Trigger 12 V
Controlli pannello anteriore
1. LED alimentazione
2. LED stato Zona
4. Collegamento
Il collegamento dei cavi degli altoparlanti o
dei cavi di ingresso con l’amplicatore sotto
tensione può causare scosse elettriche e
potrebbe danneggiare l’amplicatore.
Scollegare il cavo di alimentazione prima di effettuare i
collegamenti.
4.1 Collegamento di una fonte
Il CDA-16 è compatibile con collegamenti audio stereo
di linea alle sue prese RCA Phono. Ciascun ingresso
ZONE trasmetterà l’audio amplicato alla rispettiva
uscita dell’altoparlante della zona. In alternativa, ogni
ZONE può essere collegata individualmente a GLOBAL
IN (condiviso con ZONE 8).
1. Collegare il cavo audio agli ingressi ZONE
(1–8), ingressi RCA Phono; vedere Diagramma6
2. (Opzionale) Collegare il cavo audio a GLOBAL IN
(ZONE 8) e collegare le uscite degli altoparlanti a
GLOBAL IN spostando il dip switch verso l’alto
per la zona, nella posizione ON.
4.2 Collegamento degli altoparlanti
Il CDA-16 può alimentare otto zone audio stereo ed è
dotato di morsettiere Phoenix per il collegamento degli
altoparlanti. Gli altoparlanti possono anche essere
cablati per collegare i diversi canali e aumentare la
potenza disponibile per gli altoparlanti.
Per collegare altoparlanti stereo:
1. Collegare il cavo dell’altoparlante al connettore
Phoenix e reinserirlo nell’amplicatore; vedere
Diagramma 7.
Il segnale comune proveniente da queste
uscite di altoparlanti non deve essere
collegato tra le uscite e non deve essere
collegato a nessun altro segnale comune.
Non collegare insieme i terminali L – e R – (negativo).
In questo caso, si vericherà una condizione di guasto
e l’amplicatore si spegnerà o non funzionerà
correttamente.
Controllare la polarità degli altoparlanti e dei
cavi prima di collegarli all’amplicatore.

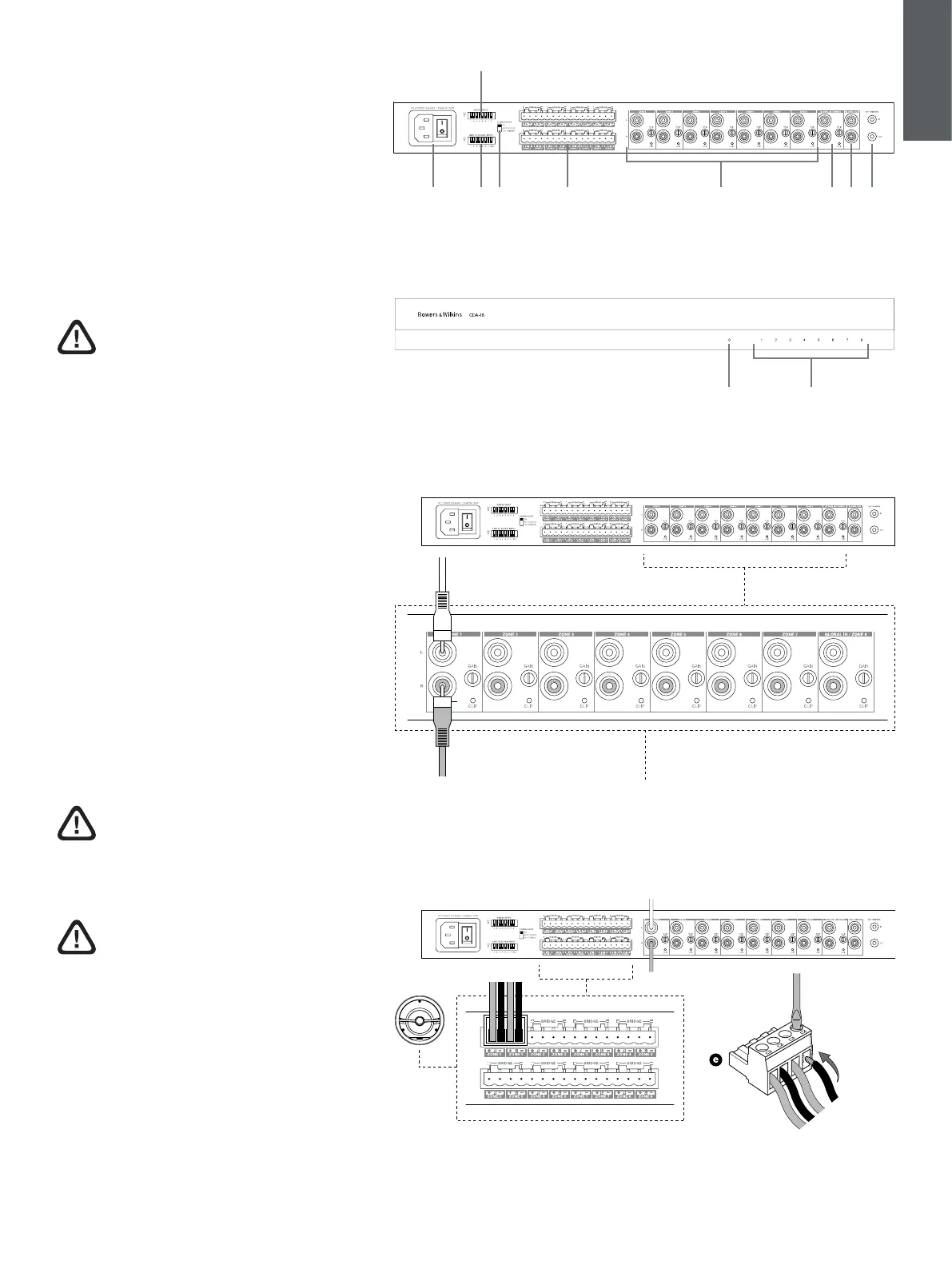

Diagramma 4
Pannello posteriore
Diagramma 5
Pannello anteriore
Diagramma 6
Collegamento di una fonte
Diagramma 7
Collegamento degli altoparlanti
