10
FRANÇAIS
3. Commandes et connexions
Prises et interrupteurs sur le panneau arrière
1. Prise d'entrée pour câble d'alimentation
(IEC C14)
2. Sélecteur entrées globales
3. Sélecteur mode bridge
4. Sélecteur des modes d'alimentation
5. Sorties zones
6. Entrées zones 1 - 7
7. Entrée zone 8 / entrée globale
8. Sortie globale
9. Entrée / sortie trigger 12 V
Commandes du panneau avant
1. LED mise sous tension
2. LED état de la zone
4. Connexions
Connecter des câbles d'enceintes ou des
câbles d'entrées alors que l'amplicateur est
sous tension peut provoquer un choc
électrique et endommager votre appareil. Par
conséquent débranchez le cordon d'alimentation avant
toute connexion.
4.1 Connexion depuis la source
Le CDA-16 accepte les connexions audio stéréo de
niveau ligne via ses prises d’entrées RCA. Chaque
entrée ZONE va transmettre le signal audio amplié
à l’enceinte acoustique de la zone correspondante.
Alternativement, chaque ZONE peut aussi être reliée
individuellement à l’entrée GLOBAL IN (partagée avec
la ZONE 8).
1. Connectez le câble audio aux entrées RCA
Phono ZONE (1 - 8), voir Schéma 6.
2. (Facultatif) Connectez le câble audio à l’entrée
GLOBAL IN (ZONE 8) et reliez les sorties
enceintes acoustiques à GLOBAL IN en plaçant
le commutateur DIP de cette zone sur la position
ON.
4.2 Connexion aux enceintes acoustiques
Le CDA-16 peut alimenter jusqu’à huit zones audio en
stéréo et dispose de borniers de type Phoenix pour
les enceintes acoustiques. Pour obtenir une puissance
de sortie supérieure, les enceintes peuvent aussi être
branchées à des canaux bridgés.
Pour brancher des enceintes en stéréo :
1. Connectez le câble d’enceinte au connecteur
Phoenix et réinsérez-le dans l'amplicateur, voir
le Schéma 7.
Le signal commun de ces enceintes
acoustiques ne doit pas être connecté à tout
autre signal commun. Ne pas relier les
bornes G - et D - (négatives) ensemble : cela
entraînera une mise en défaut de l'amplicateur qui
pourra soit s’éteindre complètement, soit ne pas
fonctionner correctement.
Vériez la polarité au niveau des enceintes et
des câbles avant de les connecter à
l'amplicateur.

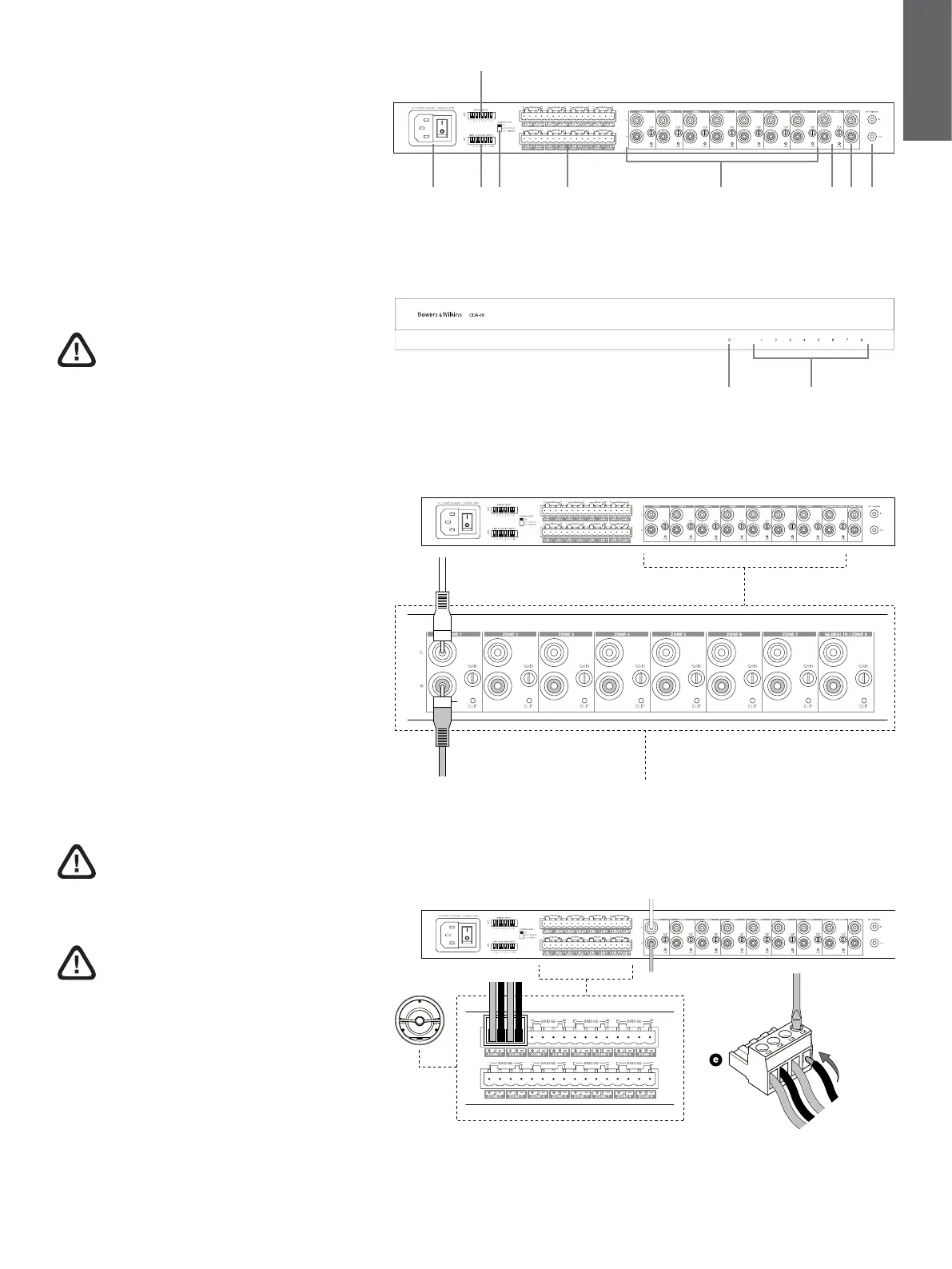

Schéma 4
Panneau arrière
Schéma 5
Panneau avant
Schéma 6
Connexion des sources
Schéma 7
Connexion des enceintes acoustiques
1 2 5 7 8 96
3
4
1 2
RCA
