FRANÇAIS
1. Contenu du carton CDA-16
1 x câble d'alimentation
2 x équerres de montage pour rack
4 x vis pour équerres de montage pour rack
4 x pieds
4 x vis pour pieds
8 x connecteurs 4 voies / 5,08 mm Phoenix Combicon
2. Installation
2.1 Montage en rack
Le CDA-16 est destiné à être intégré dans une baie
d’équipements du type rack 19 pouces. Il est fourni
avec des équerres pour montage en rack, mais sans
les vis et écrous de xation. Assurez-vous qu’une fois
intégré dans le rack votre amplicateur est bien ventilé
et que les orices de ventilation ne sont pas obstrués.
Si votre système audio n’est pas utilisé pendant une
longue période, débranchez la prise secteur de votre
amplicateur.
Le CDA-16 est fourni avec deux équerres de montage
pour rack, destiné à son intégration dans un rack
d’équipement standard. Fixez les équerres en insérant
des vis appropriées au travers de chaque équerre
et face aux trous letés situés de chaque côté de
l'amplicateur, voir Schéma 2.
Pour éviter tout dommage, maintenez un
espace de ventilation sufsant de chaque
côté de l’amplicateur. Le CDA-16 peut être
empilé verticalement mais veillez à ne pas
positionner l'amplicateur à proximité d'un autre
composant, ou contre le côté de la baie
d’équipements : vous risqueriez d’obstruer les orices
de ventilation.
2.2 Montage sur pieds
Le CDA-16 peut également être positionné sur un
meuble ou étagère. Il est pour cela fourni avec des
pieds et vis pour pieds, voir Schéma 3.
Assurez-vous qu’une fois positionné votre amplicateur
est bien ventilé et que les orices de ventilation ne
sont pas obstrués. Si votre système n’est pas utilisé
pendant une longue période, débranchez la prise
secteur de votre amplicateur.
Pour éviter tout dommage, maintenez un
espace de ventilation sufsant de chaque
côté de l’amplicateur. Le CDA-16 peut être
empilé verticalement mais veillez à ne pas
positionner l'amplicateur à proximité d'un autre
composant, ou contre le côté de la baie
d’équipements : vous risqueriez d’obstruer les orices
de ventilation.

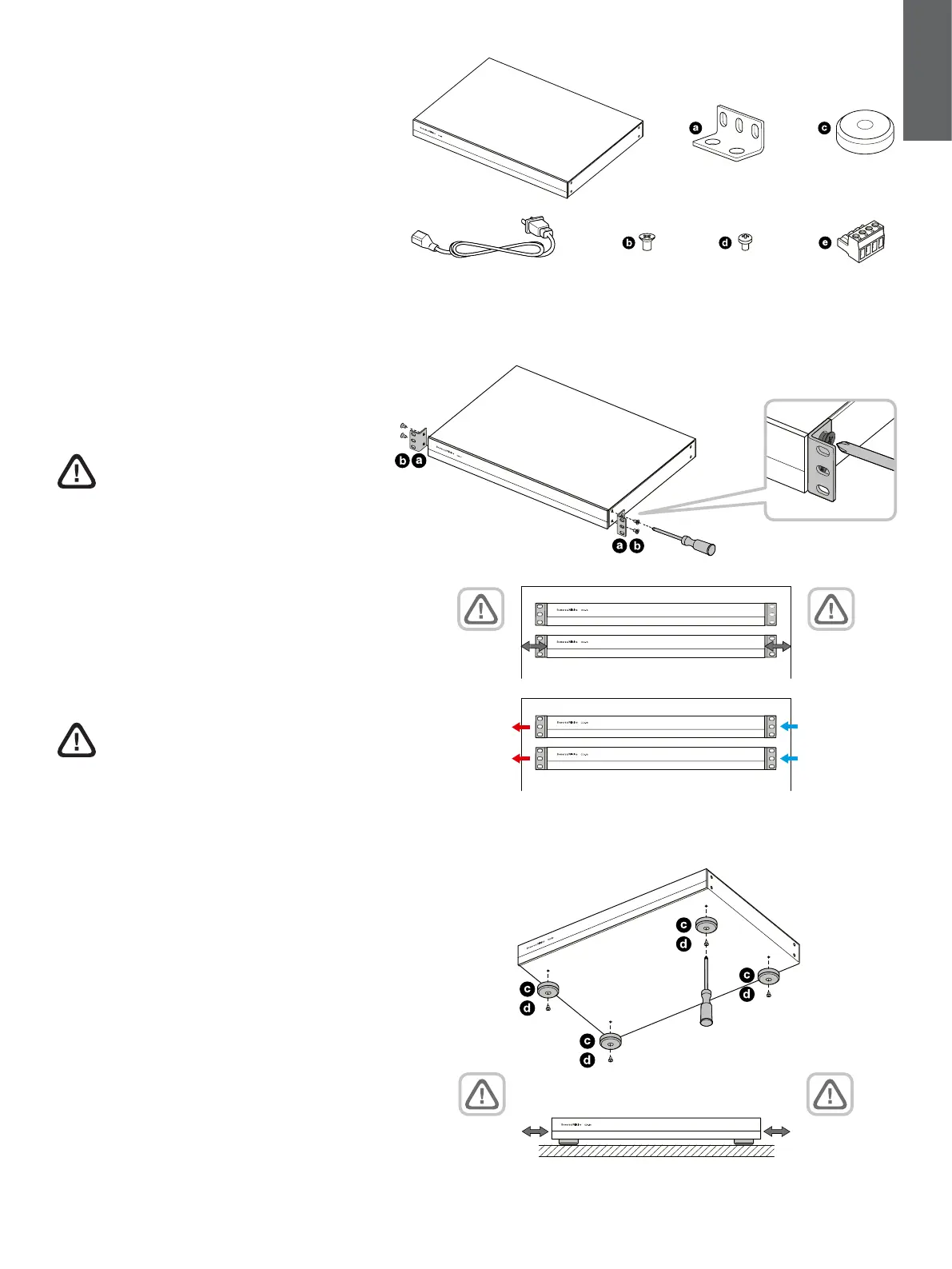

Schéma 2
Montage en rack
Schéma 3
Montage sur pieds
Schéma 1
Contenu
1 x
1 x 8 x4 x
4 x
4 x
2 x
air fraisair chaud
≥50 mm
(2 pouces)
≥50 mm
(2 pouces)
≥50 mm
(2 pouces)
≥50 mm
(2 pouces)
