72
F
T3
T2
T1
048121620
123
4
567
ON
Fig. 7
T3
T2
T1
0
4
8
12
16
20
LU MA M
Fig. 6
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
1
L
2
T3
T2
T1
ON
048121620
LU MA ME GI VE SA DO
3
4
3
Fig. 4
Fig. 5
T3
T2
T1
0
4
81216
20
LU MA ME GI VE SA DO
Fig. 3
1 - INSTALLATION
Prévoir l'installation de l'appareil
dans la position voulue pour qu'il
puisse relever correctement la
température du local; éviter l'in-
stallation dans des niches, derrière
des portes ou des rideaux ou près
des sources de chaleur.
THERMOPROGRAM doit être
installé à encastrement dans un
boltier de 3 modules (à une pro-
fondeur de 50 mm), en adoptant la
procédure suivante:

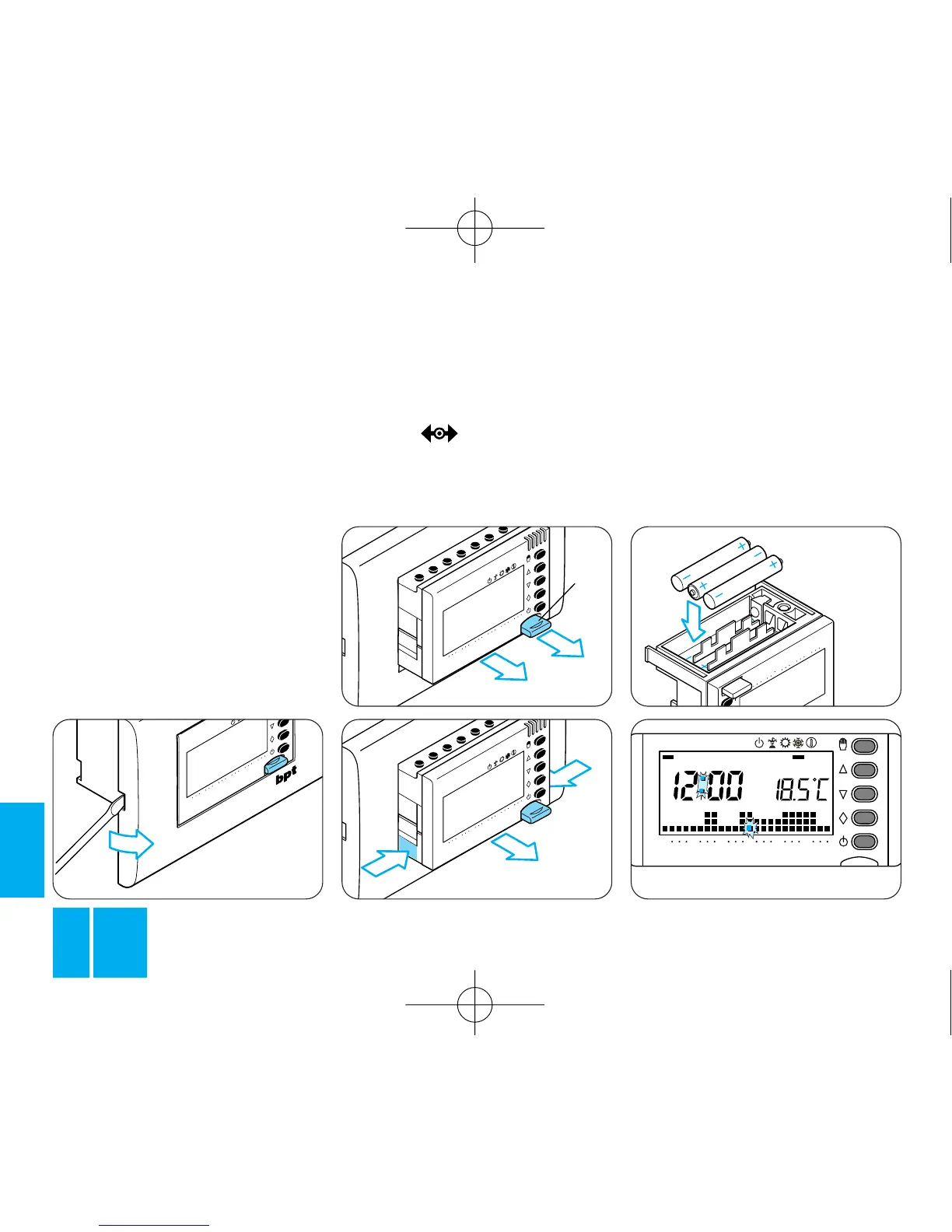

• Enlever la platine du chassis (fig.
3).
• Extraire la languette L et puis le
corps de l'appareil du chassis jus-
qu'à l'arrét (fig. 4), puis presser les
deux ailettes latérales vis-à-vis du
symbole (fig. 5) pour l'ex-
traire complètement.
• Insérer 3 batteries-stylo alcali-
nes LR03, type AAA, de 1,5 V cha-
cune dans le siège approprié en
respectant les polarités indiquées
sur le fond du logement (fig. 6).
ATTENTION. Le positionnement
erroné des batteries peut endom-
mager l'appareil.
Si les indications sur le display
ne disparaissent pas dans les 30
