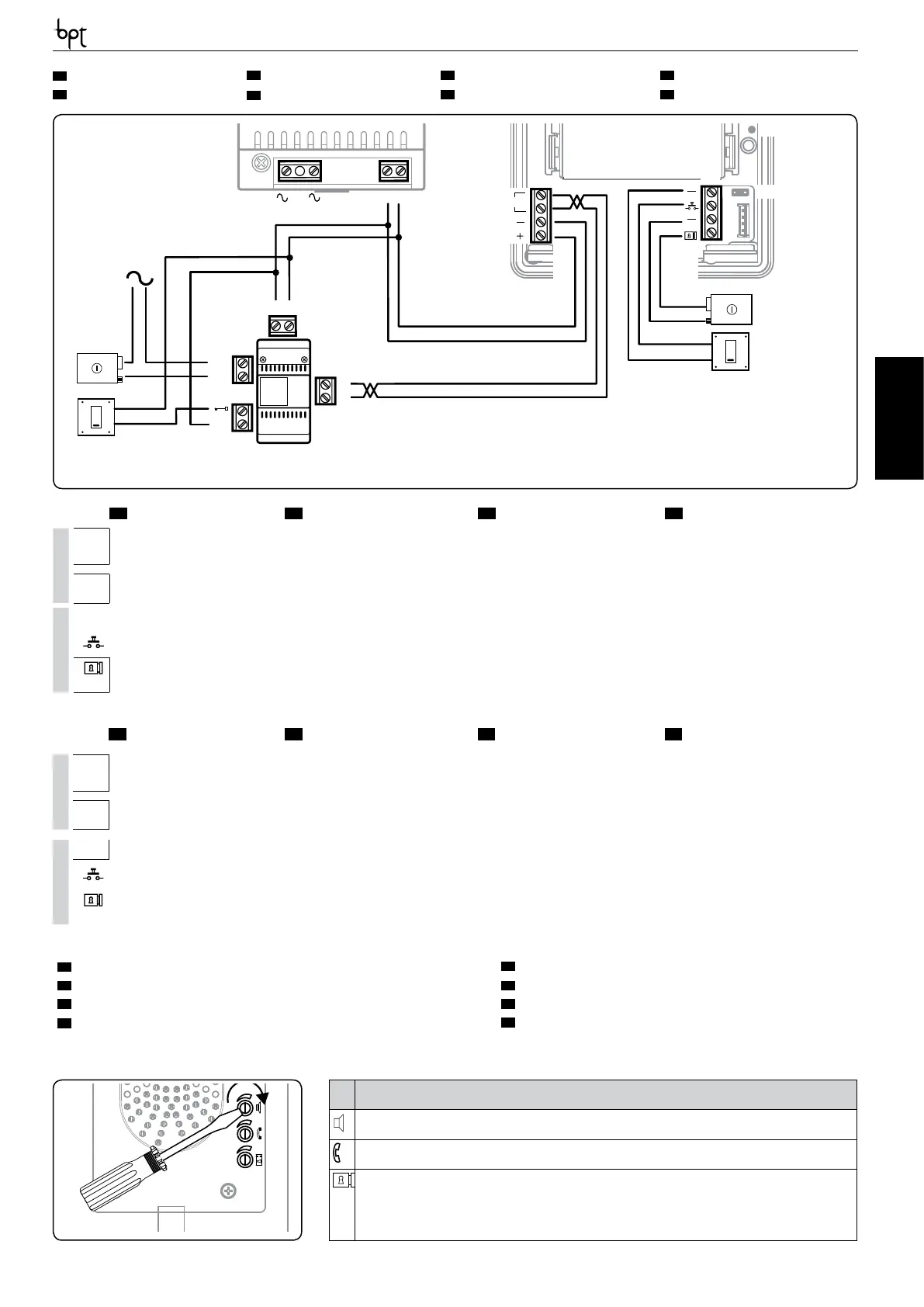

Bpt VAS/101 - Page 9

Lvc/01
LVC/01
9
M1
BOUT
M2
SW3
PROG
RESET
PROG
M2M1
+–
VLS/300
B
B
–
NO
C
–
+
VAS/101
IT

FUNZIONE DEI MORSETTI
DE
-
BELEGUNG DER KLEMMLEISTEN
ES
-
FUNCIÓN DE LOS BORNES
NL
-
DE KLEMMEN
EN
-
TERMINAL FUNCTION
FR

FONCTIONS DES BORNES
PT
-
FUNÇÃO DOS BORNES
RU
-
ПАНЕЛЬ ВЫВОДОВ
IT

MORSETTIERE
EN

TERMINAL BOARDS
DE

KLEMMENBRETTER
FR

BORNIERS
M1
BOUT Montante Riser Trägerleitung Montant
+
–
Alimentazione 16-18 VDC Power supply 16-18 VDC Stromversorgung 16-18 VDC Alimentation 16-18 VDC
M2
–
Massa Earth Masse Masse
Pulsante apriporta (NA) Door lock release button (NA) Türönertaste (NO) Bouton ouvre-porte (NO)
Elettroserratura
12 V 1 A max
Solenoid lock
12 V 1 A max
Elektroschloss
12 V 1 A max
Gâche électrique
12 V 1 A max
–
ES

BORNERAS
PT

RÉGUAS DE BORNES
NL

KLEMMENBORDEN
RU

ПАНЕЛЬ ВЫВОДОВ
M1
BOUT
Bajante Coluna Ingangspaneel Выход шины
+
–
Alimentación 16-18 VCC Alimentação 16-18 VDC Voeding 16-18 VDC Источник питания 16–18В пост. тока
M2
–
Masa Massa Massa Минус
Botón abrepuerta (NA) Botão de abertura da porta (NA) Knop deuropener (NO) Кнопка открыва- ния двери (NO)
Cerradura eléctrica
12 V 1 A max
Fechadura eléctrica
12 V 1 A max
Elektrisch slot
12 V 1 A max.
На электромеха- нический замок 12 В,
1 А макс.
–
M1
BOUT
M2
SW3
PROG
RESET
PROG
Regolazioni
Adjustments
Einstellungen
Réglages
Regulaciones
Regulações
Afstellingen
Настройка
audio altoparlante
loudspeaker audio
Audio Lautsprecher
audio haut-parleur
audio altavoz
áudio altifalante
geluid luidspreker
динамик
audio microfono
microphone audio
Audio Mikrofon
audio micro
audio micrófono
áudio microfone
geluid microfoon
микрофон
elettroserratura 1÷10 s.
(default 1 s)
Solenoid lock 1-10 s.
(default 1 s)
Elektroschloss 1÷10 s.
(Default 1 s)
Gâche électrique 1÷10 s.
(défaut 1 s)
Cerradura eléctrica 1÷10
s. (por defecto1 s)
Fechadura eléctrica de 1
a 10 seg. (default 1 seg.)
elektrisch slot 1÷10 s (de-
fault 1 s)
электромагнитный за-
мок 1–10 с (по умолча-
нию 1с)
IT

REGOLAZIONI E FUNZIONI DEI LED
ES
-
AJUSTES Y FUNCIONES DE LOS LEDS
EN
-
LED FUNCTIONS AND ADJUSTMENTS
PT
-
REGULAÇÕES E FUNÇÕES DOS LEDS
DE
-
EINSTELLUNGEN UND FUNKTIONEN DER LEDS
NL
-
AFSTELLING EN FUNCTIES VAN DE LAMPJES
FR

RÉGLAGES ET FONCTIONS DES LEDS
RU
-
ФУНКЦИИ СВЕТОДИОДОВ И РЕГУЛИРОВКИ
