Bpt XA/301LR - Page 10

10
1D
12

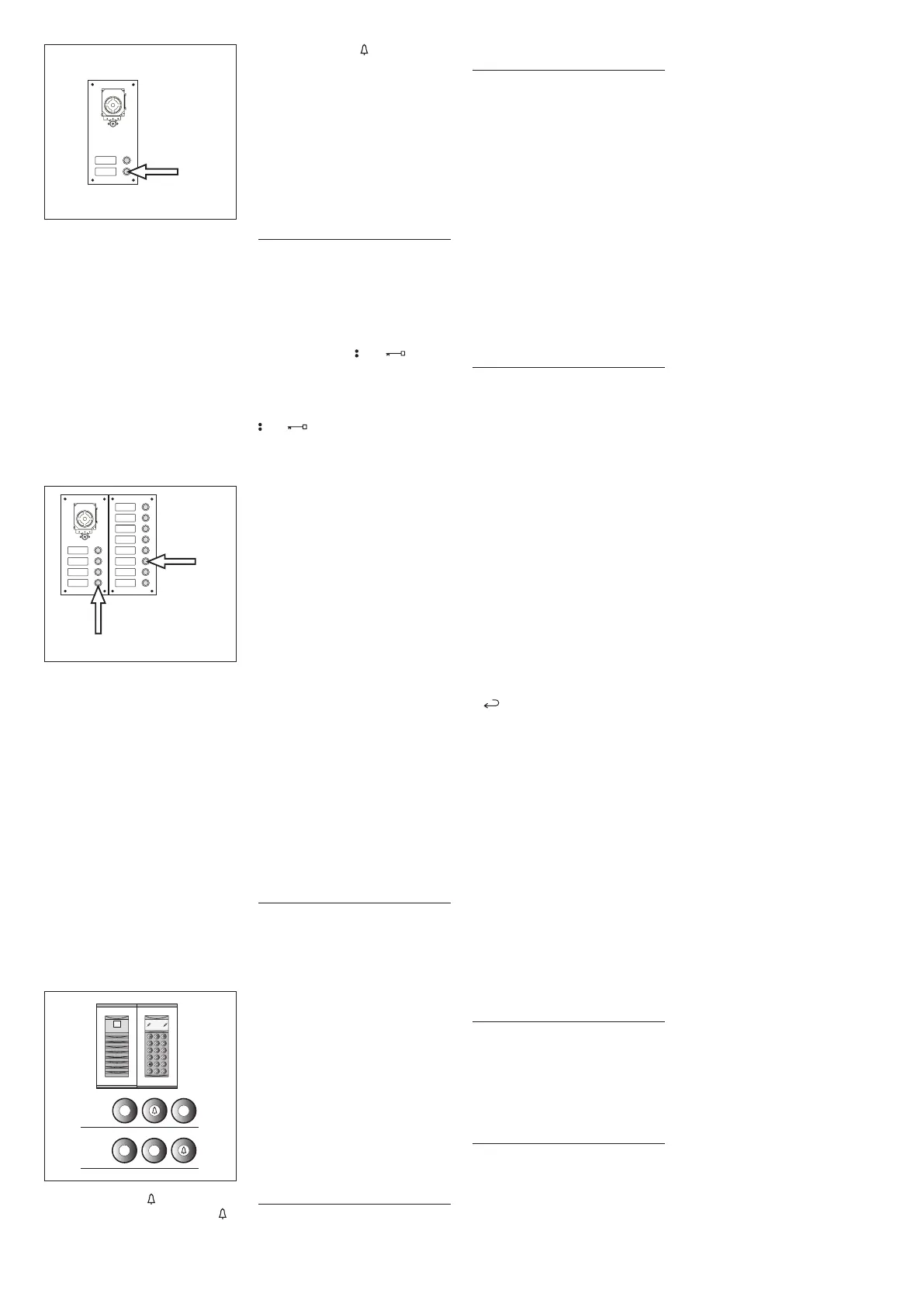

1 - Um die Anzahl der im Audio/
Videotableau benutzten Tasten (2) zu
definieren, die Ruftaste Nr. 2 (Position
1D) drücken.
Den Bestätigungston abwarten (*).
2 - Um die gesamte Anzahl der Benut-
zeranrufe des Blocks (2) zu definieren,
nochmals die gleiche Taste drücken.
Den Bestätigungston abwarten (*).
BEISPIEL 5 - Block X2-X1 ausgestattet
mit Außenstation mit AZ/304 oder
AZV/304 mit 10 Anrufen und zusätz-
liche Tastentableaus, die das Modul
VZS/308Cbenutzen(Abb.13).
1E
2E
13
1 - Um die Anzahl der im Audio/
Videotableau benutzten Tasten (4) zu
definieren, die Ruftaste Nr. 4 (Position
1E) drücken.
Den Bestätigungston abwarten (*).
2 - Um die gesamte Anzahl der
benutzten Benutzeranrufe des Blocks
(10) zu definieren, die Ruftaste Nr. 10
(Position 2E) drücken.
Den Bestätigungston abwarten (*).
ACHTUNG. Falls in der Anlage eine
Pförtnerzentrale vorhanden ist,
wird die erste Taste automatisch
dem Pförtnerruf zugeordnet.
BEISPIEL 6 - Block X2-X1 ausgestat-
tet mit digitaler Außensprechanlage
Targha mit 20 Anrufen (Abb. 14).
3
1-2
1
2
3
4
5
6
9
8
7
0
C
T
SP
2
0
4
C
14
1 - 4 e eingeben (falls man den
PförtnerrufP benutzt, 3 e eingeben ).
Den Bestätigungston abwarten (*).
2 - C eingeben, um die auf dem Dis-
playgezeigteNummerzulöschen.
3 - 20 e eingeben, um die gesamte
Anzahl der Benutzeranrufe des Blocks
(20) zu definieren.
Den Bestätigungston abwarten (*).
(*) Art des Bestätigungstons
Der Bestätigungston besteht aus einem
akustischen Rufsignal und aus einem
doppeltem Rufsignal mit Aktivierung der
Bedienung der Elektroschlosses.
2  PROGRAMMIERUNG
INNENSPRECHSTELLEN
2.1 - Die Programmierung der Innen-
sprechstellen öffnen (die gelbe LED
blinktinregelmäßigenAbständen).
2.2 - DenHörerderzuprogrammieren-
den Innensprechstelle abnehmen.
Wenn eine Innensprechstelle mit Frei-
sprechbetrieb vorhanden ist, gleichzei-
tig die zwei Tasten und drücken,
damit sich das Audio automatisch akti-
viert und direkt zum Punkt 2.4 über-
gehen.
2.3 - Für mindestens 1 s die zwei Tasten
und der Innensprechstelle gleich-
zeitig drücken;
das Gerät inseriert sich in die Außenstation
300 oder beim Pförtner (Außenstation Nr.
1 als Standard).
2.4 - Von der Außenstation oder IPD/
300LR, falls vorgerüstet, den entspre-
chendenRuftätigen;
die erfolgte Programmierung wird von
einen Hörton in der Innensprechstelle
angezeigt.
2.5 - DieKommunikationdurchEinhän-
gen des Mikrotelefons oder Drücken der
Freisprechtaste beenden.
2.6 - Den Vorgang der Punkte 2.2, 2.3
und 2.4 bei allen Innensprechstellen
wiederholen.
2.7 - Die Programmierung verlassen.
ANMERKUNG. Die für die Programmie-
rung der Benutzer benutzte Standar-
daußenstation kann geändert werden,
es kann jede beliebige Außenstation
300 oder die eventuelle Zentrale IPD/
300LR gewählt werden (siehe Kapitel
6).
Falls man die Programmierung von den
Blöcken X2-X1 wählt, den Anweisungen,
die der Außenstation X2-X1 beiliegen,
folgen.
3  VERLASSEN DER
PROGRAMMIERUNG
Das Verlassen der Programmierung
(Innensprechstellen oder Außensta-
tionen) sieht die automatische Aner-
kennungdereventuellenPförtnerzen-
trale IPD/300LR oder des Zubehörs
IOD/300LR, die in der Anlage vorhan-
den sind, vor.
Nach jedem Verlassen der Programmie-
rung signalisiert die Einschaltung der
gelben LED für 1 s, dass der automati-
sche Programmiervorgang vervollstän-
digt wurde.
Die erloschene LED bestätigt das Verlassen
der Programmierung.
4  AUTOMATISCHE
PROGRAMMIERUNG
EVENTUELLER IPD/300LR UND
IOD/303LR BEI FEHLENDEN
AUSSENSTATIONEN
In Anlagen ohne Außenstationen 300
o X2-X1 verlangt die Programmierung
eines IPD/300LR einen Ein- und Aus-
trittszyklus.
5  PROGRAMMIERUNG SLAVE
AUSSENSTATIONEN X2X1
Dieser Vorgang muss nach der Program-
mierung der unter Punkt 1 beschriebe-
nen Geräte durchgeführt werden.
5.1 - Auf die Master-Außenstation des
Blockes gehen.
5.2 - Die Überbrückungsklemme SW1
der Master-Außenstation entfernen.
5.3 - DieakustischeBestätigungabwar-
ten.
Die Anzahl der Hörtöne entspricht der
Gesamtzahl der Außenstationen X2-X1,
die an den Block angeschlossen sind (die
akustische Bestätigung kann eine Warte-
zeit von etwa 3 s bis 15 s haben).
5.4 - Überbrückungsklemme SW1 wie-
der einsetzen.
6 ÄNDERUNG DER VORRICHTUNG
ZUR PROGRAMMIERUNG STAN
DARDMÄSSIGE BENUTZER
Bevor man die Programmierung von
der Innensprechstelle aktiviert, kann
man die Vorrichtung, mit der die Innen-
sprechstellen programmiert werden
sollen,wählen.
ACHTUNG. Die Änderung der Benut-
zerprogrammiervorrichtung kann
erst nach der Programmierung der
Außenstationen (Kapitel 1) und/oder
der Zentrale IPD/300LR (Kapitel 3
und 4) durchgeführt werden.
Wiefolgtvorgehen:
6.1 - Aktivierung der Programmierung
der Innensprechstellen.
- Von der Außenstation 300, die für die
Programmierung benutzt werden soll,
eine beliebige Innensprechstelle anru-
fen(einHörtonbestätigtdenVorgang).
- WillmandagegendiePförtnerzentra-
le IPD/300LR benutzen, kann ein belie-
biger Anruf getätigt werden (Beisp. 1
+ ), anschließend die Funktionstaste
F1 drücken (ein Hörton bestätigt den
Vorgang).
6.2 - Die Programmierung der Innen-
sprechstellen ab dem Punkt 2.2 fortsetzen.
ACHTUNG. Die Programmierung
des Wählschalters VSE/301, falls
vorhanden, darf erst nach der Pro-
grammierung für die Zuordnung
der Anrufe von den Außenstationen
zu den Innensprechstellen durchge-
führt werden.
ANMERKUNG. Nach der Pro-
grammierung des Netzgeräts mit
PCS/300, ist ein Zugriff auf die
Grundprogrammierung der Außen-
stationen ausgeschlossen.
7  WIEDERHERSTELLUNG
DER DEFAULTKONDOTIONEN
7.1 - Aktivierung der Programmierung
der Innensprechstellen;
die LED blinkt.
7.2 - Für mindestens 15 s die Taste SER-
VICE drücken;
die LED erlischt.
8  AUTOTEST
Dieser Ablauf kann benutzt werden, um
die installierte Anlage zu überprüfen
und betrifft die richtigen Anschlüsse
derAudio-undVideokanäle,sowieden
einwandfreien Betrieb der LON-Vorrich-
tungen (Außenstationen, Pförtnerzen-
tralen, usw.).
8.1 - Für den Zugriff auf den Modus
Autotest die Taste SERVICE zweimal für
etwa 1 s drücken (zwischen dem 1. und
2. Drücken maximal 3 s verstreichen
lassen).
Der Vorgang wird durch die längere Ein-
schaltung der LED und einer kurzen Pause
signalisiert.
8.2 - Zum Verlassen des Modus Auto-
test kurz die Taste SERVICE drücken.
Die LED erlischt.
Um diese Funktion zu benutzen, den
Technischen Kundendienst BPT kon-
taktieren.
DURCH EINE FALSCHE PROGRAM-
MIERUNG VERURSACHTE STÖRUN-
GEN
1 - Schiefes Video oder unscharfer
Kontrast:
- fehlende Programmierung der Außen-
stationen;
- UmkehrungderPolaritätderVideote-
lefonschleife;
- falsche Stellung der Überbrückungs-
klemme HAV/200 (falsche T-Stellung).
2 - Gestörtes Audio (Pfeifen, leises
Audio):
- fehlende Programmierung der Außen-
stationen;
- fehlender Anschluss eines Drahtes in
der Audiotelefonschleife;
- Audioregulierungen der Außenstation
einstellen.
ENTSORGUNG
Vergewissern Sie sich, dass das Verpak-
kungsmaterial gemäß den Vorschriften
des Bestimmungslandes ordungsge-
mäßundumweltgerechtentsorgtwird.
Das nicht mehr benutzbare Gerät ist
umweltgerecht zu entsorgen.
Die Entsorgung hat den geltenden
Vorschriften zu entsprechen und vor-
zugsweisedasRecyclingderGeräteteile
vorzusehen.
Die wiederverwertbaren Geräteteile
sind mit einem Materialsymbol und
–zeichen versehen.
