Características de una instalación
programada en modalidad exten-
dida
En esta modalidad, es posible ampliar
las características de la instalación, per-
mitiendo soluciones más complejas,
flexiblesypersonalizables.
A continuación se indican algunas posi-
bilidades:
- extensióndelnúmerodeplacasexter-
nas y derivados internos por bloque;
- personalización del tiempo de activa-
ción de la instalación y duración de la
llamada;
- programación de todos los deriva-
dos internos desde software (en este
caso, es necesario recoger los códigos
de identificación ID e indicarlos en las
tablas adjuntas con los dispositivos de
programación);
- personalizacióndelostextosdedeno-
minación de las placas externas y los
usuarios.
CONFIGURACIÓN DE LA INSTALA-
CIÓN CON PROGRAMACIÓN EN
MODO BASE Y PROGRAMACIONES
PREDEFINIDAS
Límites máximos de la instalación
- NúmeromáximodeXA/301LR:1.
- Número máximo de bloques X2-X1:
64.
- Número máximo de placas externas
porbloqueX2-X1:4.
- Número máximo de placas externas
300:20(19conIPD/300LR).
- Número máximo de centralitas de
porteríaIPD/300LR:1.
- Númeromáximodeusuariosconecta-
dosdirectamenteenXA/301LR:100(0
si hay bloques X2-X1).
- Númeromáximode usuarios en blo-
que X2-X1: 100 (99 con centralita de
porteríaIPD/300LRconplacaexterna
codificado HAC/300).
- Número máximo de actuadores por
reléIOD/303LR:1.
Programaciones predefinidas
• Tiempo de activación de la instala-
ción:
 llamada30s,conversación60smáxi-
mo.
• Tiempoactivaciónabre-puerta:
- paraplacaexterna300(conICP/LR)de
botones seleccionables de 1 s, 4 s, 8 s y
16 s;
- paraplacaexternaHAC/300LRregula-
ble de 1 s a 255 s;
- paraplacaexternaX2-X1regulablede
1 s a 15 s;
• ComandoAux1y abre-puertaacti-
vos sólo con el derivado interno lla-
mado.
• Introducción automática y búsque-
dasóloenplacasexternasdebloque
X2-X1.
• Asignación automática del primer
botóndetodaslasplacasexteriores
300 y X2-X1 como llamada portero.
m
ATENCIÓN.
El botón SERVICE para la programa-
ción del aparato se encuentra en la
zona de los bornes. Prestar especial
atención a los bornes (~ ~) indica-
dos en la figura 1 con la letra A, ya
que tienen tensión.
Programación base
La programación estructura la insta-
lación por medio de la asignación de
un código de identificación unívoco
a todos los dispositivos LON (ejemplo
ICP/LR, HAC/300LR, IPD/300LR) y X2-
X1 (ejemplo derivados internos y pla-
cas externas de bloque X2-X1 como
HEV/301, HEC/301, etc.).
Laprogramaciónsedivideendospartes:
- programaciónplacasexternasyacce-
sorios.
- programación derivados internos.
Entrada y salida de las programa-
ciones base
Para acceder a la programación, es
necesario pulsar el botón SERVICE.
El acceso a la programación tiene lugar
según la secuencia indicada a conti-
nuación.
Acceso a la programación de las placas
externas.
El led amarillo está apagado
1 - Pulsar el botón SERVICE durante al
menos 3 s, el LED amarillo parpadea-
rá con un ritmo regular.
2 - Pulsar de nuevo el botón SERVICE
durante al menos 3 s, el LED amarillo
permanecerá encendido.
3 - Para salir de la programación, pulsar
el botón SERVICE durante aproxi-
madamente 1 s, el LED amarillo se
apaga.
Acceso a la programación de los deri-
vados internos
El led amarillo está apagado
1 - Pulsar el botón SERVICE durante al
menos 3 s, el LED amarillo parpadea-
rá con un ritmo regular.
2 - Para salir de la programación, pulsar
el botón SERVICE durante aproxi-
madamente 1 s, el LED amarillo se
apaga.
NOTA:
Al salir de la modalidad de programación
pulsando durante 1 s el botón SERVICE, se
pone en marcha la programación auto-
mática de IPD/300LR y IOD/300LR, si estu-
vieran presentes.
PROGRAMACIÓN
Dar tensión al alimentador XA/301LR y
proceder como se indica a continuación.
1  PROGRAMACIÓN PLACAS
EXTERNAS 300, PLACAS
EXTERNAS DE BLOQUE
X2X1 MASTER
La programación, además de establecer
el orden de búsqueda de las placas
externas, permite la programación del
tipodepuestoexterior300(deportero
automático o videoportero), la duración
del comando de apertura de la cerradu-
ra eléctrica (ésta sólo para las placas de
botones300)yladefinicióndelnúmero
de bloques X2-X1 de la instalación.
1.1 - Entrar en la programación de las
placasexternas (LED amarillo encendido).
Placas externas 300
(ICP/LR o HAC/300LR) (fig. 7)
En las placas externas con botón (ICP/
LR) se enciende el señalador luminoso de
línea ocupada (si está presente), mien-
tras que en las placas externas digita-
les (HAC/300LR) se muestra el mensaje
MODO CONFIGURACIÓN.
1.2 - Programación placa externa y
tiempo abre-puerta.
• Programaciónplaca externa video-
portero ICP/LR y tiempo abre-puer-
ta 1 s.
- Pulsar el botón de llamada n.1.
Esperar a dos notas acústicas de confir-
mación.
• Programación placa externa por-
tero automático ICP/LR y tiempo
abre-puerta 1 s.
- Pulsar el botón de llamada n.1.
Esperar a dos notas acústicas de confir-
mación.
- Pulsar de nuevo el botón de llamada n.1.
Esperar a una nota acústica de confir-
mación.
• Programaciónplaca externa video-
portero HAC/300LR y tiempo abre-
puerta 1 s.
- Escribir el primer código seguido de .
Esperar a dos notas acústicas de confir-
mación.
• Programaciónplacaexternaportero
automático HAC/300LR y tiempo
abre-puerta 1 s.
- Escribir el primer código seguido de .
Esperar a dos notas acústicas de confir-
mación.
- Escribir de nuevo el primer código
seguido de .
Esperar a una nota acústica de confir-
mación.
1.3 - Repetir el procedimiento desde el
punto1.2enlassiguientesplacasexter-
nas(enelordendeseadodebúsqueda
delasplacasexternas).
Una vez acabado el procedimiento, el indi-
cador luminoso de ocupado se apaga y
desaparece el mensaje MODO CONFIGU-
RACIÓN para indicar que se ha realizado
la programación.
NOTA.
• Siempre que se quiera modificar el
tiempo de funcionamiento del abre-
puerta en IPC/LR de 1 s a 4 s, 8 s o 16 s,
efectuar las operaciones del punto 1.2 o
1.3 utilizando el botón de llamada n. 2,
3, 4.
• En las placas HAC/300LR, el tiempo se
puede programar directamente desde la
placa, consultando el manual.
Placas externas de bloque X2-
X1 Master (HEV/301, HEC/301,
AZV/304, etc.) (fig. 7)
ATENCIÓN. La programación de las placas
externas de bloque X2-X1 sólo será posible
con aparatos de versión 3.0 o superior.
1.4 - Para la definición de cada una de las
placasexterioresdebloqueX2-X1Master
son necesarias dos operaciones secuen-
ciales que se indican a continuación.
A - Identificación
placa externa de bloque
• Quitar y volver a conectar el puen-
te SW2 de la primera placa externa
(Master) conectada al alimentador
XA/301LR, (fig. 7) del primer bloque
X2-X1 y esperar a la confirmación.
La confirmación se señala por medio de
una doble señal acústica con activación
del comando de cerradura eléctrica.
B - Definición del número de lla-
madas usuarios del bloque
Esta programación se efectúa sólo
desde la placa externa Master, proce-
diendocomoseindicaacontinuación:
• Definición número de botonesusa-
dos en la placa audio/vídeo (0, 1, 2, 3
o 4):
- pulsar el último botón usado de la
placa audio/vídeo (fig. 8-A);
- pulsar el botón 1 (cables negro y
marrón) si se desea utilizar un botón
de llamada; pulsar el botón 2 (cables
negro y rojo) si se desea utilizar dos
botones de llamada. Proceder del
mismo modo para definir los demás
botones de llamada.
- Siempre que no haya conectados
botones de llamada, pulsar el primer
botón de la placa adicional (fig. 8-
B).
• Definición del número de usuarios
totales conectados en el bloque X1,
X2:
- Pulsar el primer botón usado en la
placa audio/vídeo SI SE USA) o el
primer botón de la placa adicional
HEP/306 y el último botón de la
placa audio/vídeo (o de la placa
adicional).

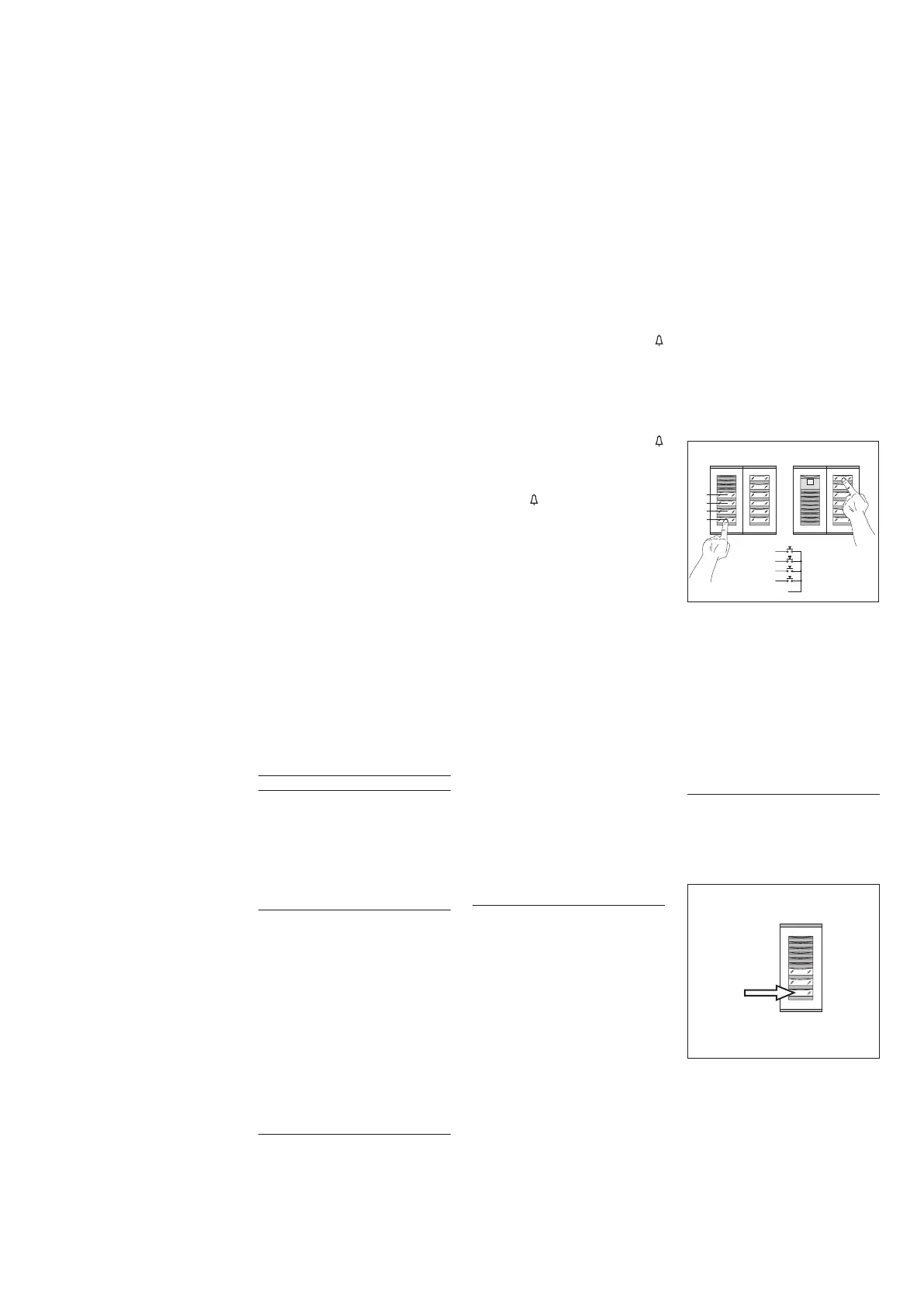

AB
1-M
2-R
3-C
4-G
1-M
2-R
3-C
4-G
N
8
1.5 - Repetir el procedimiento de la
placa 2.4 para las siguientes placas
externasMaster de los demás bloques.
La programación de las placasexternas
Slave del mismo bloque (fig. 7) tendrá
que tener lugar a continuación (ver el
punto “Programación placas externas
X2-X1 Slave”).
1.6 - Salir de la programación.
Ejemplos definición
número llamadas usuario
EJEMPLO 1 - Bloque X2-X1 con placa
externadeporteroautomáticoTargha
con 3 llamadas, sin placas de botones
adicionales (fig. 9).
1A
9
1 - Pulsar el botón de llamada 3 (posi-
ción1A)paradefinirelnúmerodeboto-
nes usados (3) en la placa audio/vídeo.
Esperar a la nota de confirmación (*).
2 - Pulsar de nuevo el mismo botón
paradefinirelnúmerototaldellamadas
de los usuarios del bloque (3).
Esperar a la nota de confirmación (*).
EJEMPLO 2 - Bloque X2-X1 con placa
externadeporteroautomáticoTargha
con 10 llamadas y placas de botones
adicionales (fig. 10).
