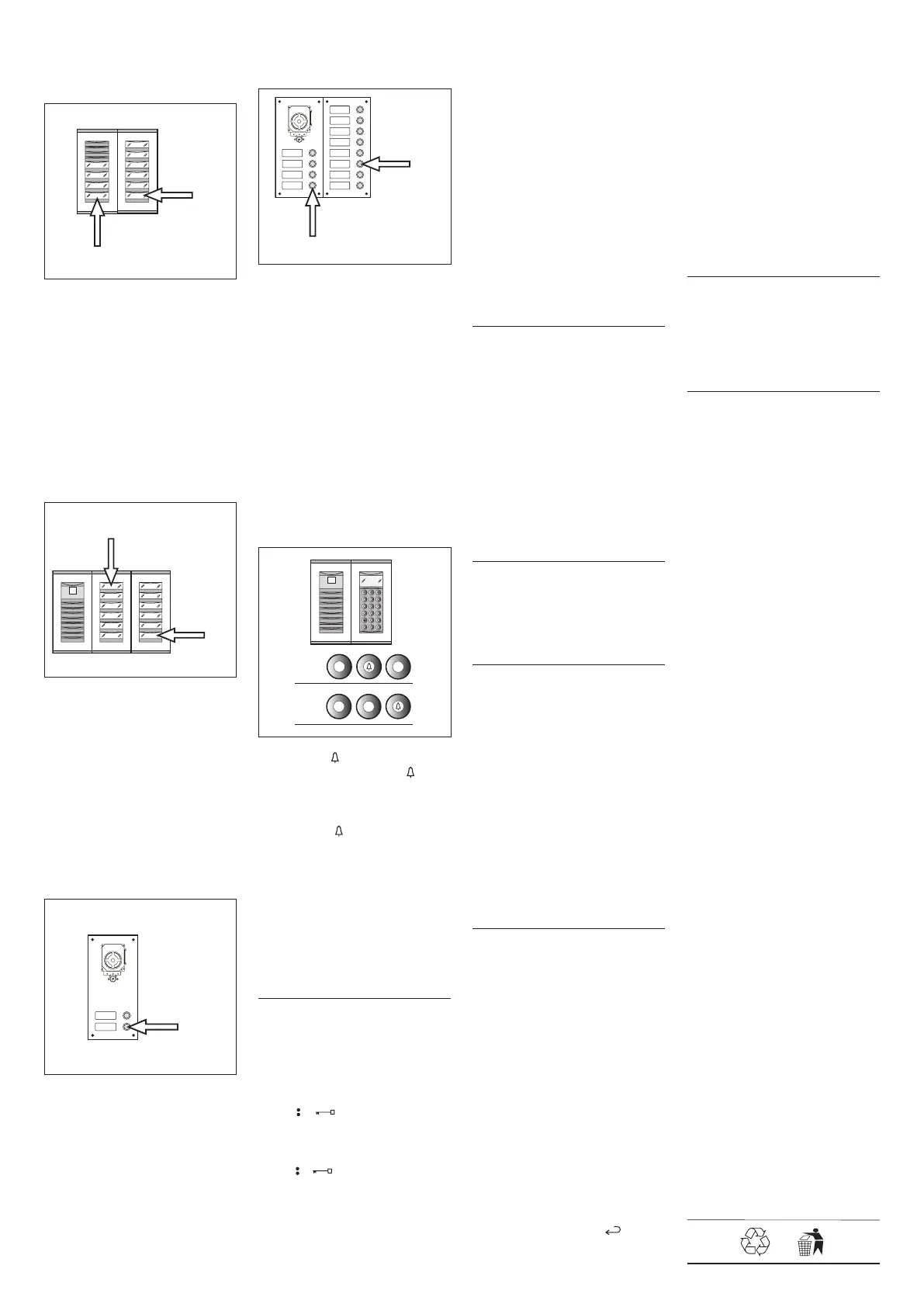

Bpt XA/301LR - Page 19

19
placa botoneira porteiro Targha com
10 chamadas e placas de botão adi-
cionais (fig. 10).
1B
2B
10
1 - Carregar o botão de chamada n.4
(posição 1B) para definir o número de
botões usados (4) na placa áudio/vídeo.
Esperar a nota de confirmação (*).
2 - Carregar então o botão de chamada
n.10 (posição 2B) para definir o número
total de chamadas utentes do bloco (10).
Esperar a nota de confirmação (*).
EXEMPLO 3 - Bloco X2-X1 munido de
placa botoneira vídeo porteiro Targha
com 12 chamadas e placas de botão
adicionais (fig. 11).
2C
1C
11
1 - Carregar o botão de chamada n.1
(posição 1C) para definir o número de
botões usados (0) na placa áudio/vídeo.
Esperar a nota de confirmação (*).
2 - Carregar então o botão de chamada
n.12 (posição 2C) para definir o número
total de chamadas utentes do bloco (12).
Esperar a nota de confirmação (*).
EXEMPLO 4 - Bloco X2-X1 munido
de placa botoneira com AZ/304 ou
AZV/304 com 2 chamadas sem placas
de botão adicionais (fig. 12).
1D
12
1 - Carregar o botão de chamada n.2
(posição 1D) para definir o número de
botões usados (2) na placa áudio/vídeo.
Esperar a nota de confirmação (*).
2 - Carregar de novo o mesmo botão
paradefinir o númerototaldechama-
das utentes do bloco (2).
Esperar a nota de confirmação (*).
EXEMPLO 5 - Bloco X2-X1 munido
de placa botoneira com AZ/304 ou
AZV/304 com 10 chamadas e placas
de botão adicionais que utilizam o
móduloVZS/308C(fig.13).
1E
2E
13
1 - Carregar o botão de chamada n.4
(posição 1E) para definir o número de
botões usados (4) na placa áudio/vídeo.
Esperar a nota de confirmação (*).
2 - Carregar então o botão de chamada
n.10(posição2E)paradefinironúmero
total de chamadas utentes usadas (10).
Esperar a nota de confirmação (*).
ATENÇÃO. Na presença de uma cen-
tral de portaria na instalação o pri-
meiro botão será atribuído automa-
ticamente à chamada dos porteiros.
EXEMPLO 6 - Bloco X2-X1 munido de
placa botoneira vídeo porteiro digital
Targha com 20 chamadas (fig. 14).
3
1-2
1
2
3
4
5
6
9
8
7
0
C
T
SP
2
0
4
C
14
1 - Digitar 4 e (se for utilizada a cha-
mada ao porteiro P digitar 3 e ).
Esperar a nota de confirmação (*).
2 - Digitar C para apagar o número
visualizado no ecrã.
3 - Digitar 20 e paradefinir o número
total de chamadas utentes do bloco (20).
Esperar a nota de confirmação (*).
(*) Tipologia da nota de confirmação
A nota de confirmação é constituída por
um sinal acústico de chamada e por um
sinal acústico duplo com activação do
comando da fechadura eléctrica.
2  PROGRAMAÇÃO
DERIVADOS INTERNOS
2.1 - Entrar na programação derivados
internos (o LED amarelo lampeja em
ritmo regular).
2.2 - Levantar o auscultador do deriva-
do interno a programar.
Se houver um derivado interno mãos
livres carregar simultaneamente os dois
botões e para que o áudio seja
activado automaticamente, passando
directamente ao item 2.4.
2.3 - Carregar simultaneamente os dois
botões e do derivado interno no
mínimo 1 s;
o aparelho introduz-se com a placa boto-
neira 300 ou porteiro (placa botoneira n.
1 de default).
2.4 - Efectuar a chamada relativa pela placa
botoneira ou IPD/300LR se predisposto;
a realização da programação é indicada por
uma nota acústica no derivado interno.
2.5 - Encerrar a comunicação desligan-
do o microtelefone ou carregando o
botão mãos livres.
2.6 - Repetir o processo dos itens 2.2, 2.3
e 2.4 para todos os derivados internos.
2.7 - Sair da programação.
NOTA. É possível trocar a placa botoneira
de default, utilizada para a programação
dos utentes escolhendo qualquer placa
botoneira 300 ou a eventual central IPD/
300LR (ver o capítulo 6). Se for escolhida
a programação dos derivados internos
pelos blocos X2-X1, seguir as instruções
em anexo à placa botoneira X2-X1.
3  SAÍDA DA
PROGRAMAÇÃO
A saída da programação (derivados
internos ou placas botoneiras) prevê o
reconhecimentoautomáticodeeventual
central de portaria IPD/300LR ou acessó-
rios IOD/300LR presentes na instalação.
No final de cada saída da programação
o acendimento do LED amarelo durante
quase 1 s indica que a operação de pro-
gramação automática foi finalizada.
A saída da programação é confirmada
pelo LED apagado.
4  PROGRAMAÇÃO AUTOMÁTICA
DE EVENTUAIS IPD/300LR
E IOD/303LR NA AUSÊNCIA
DE PLACAS BOTONEIRAS
Nas instalações sem placas botoneiras
300 ou X2-X1 a programação de um
IPD/300LRexigedeefectuarumciclo
de entrada e saída da programação.
5  PROGRAMAÇÃO DAS PLACAS
BOTONEIRAS X2X1 SLAVE
Esse procedimento deve ser efectuado
após a programação das aparelhagens
descritas no item 1.
5.1 - Posicionar-se na placa botoneira
Master do bloco.
5.2 - RemoveraligaçãoemponteSW1
da placa botoneira Master.
5.3 - Esperaraconfirmaçãoacústica.
O número de notas acústicas é igual ao
número total de placas botoneiras X2-
X1 conectadas ao bloco (a confirmação
acústica pode exigir uma espera de 3 s até
15 s aproximadamente).
5.4 - ReintroduziraligaçãoemponteSW1.
6  ALTERAÇÃO DO DISPOSITIVO
DE PROGRAMAÇÃO
UTENTES DE DEFAULT
É possível escolher o dispositivo com o
qual programar os derivados internos
antes de activar a programação pelo
derivado interno.
ATENÇÃO. A alteração do dispositi-
vo de programação de utentes pode
ser efectuada somente depois de ter
realizado a programação das placas
botoneiras (capítulo 1) e/ou central
IPD/300LR (capítulos 3 e 4).
Procedercomosegue:
6.1 - Activar a programação derivados
internos.
- Pela placa botoneira 300, que se quer
utilizar para a programação, efectuar uma
chamada a um derivado interno qualquer
(umanotaacústicaconfirmaaoperação).
- Para utilizar, por outro lado, a central
de portaria IPD/300LR efectuar uma
chamadaqualquer(ex.1+ ), portan-
to carregar a tecla função F1 (uma nota
acústicaconfirmaaoperação).
6.2 - Proceder com a programação dos
derivados internos a partir do item 2.2.
ATENÇÃO. O processo de progra-
mação do selector VSE/301, se pre-
sente, deve ser realizada somente
depois da programação de asso-
ciação das chamadas pelas placas
botoneiras aos derivados internos.
NOTA. Depois de ter programado o
alimentador mediante o PCS/300 não
será mais possível aceder à progra-
mação base das placas botoneiras.
7  RESTAURAÇÃO
CONDIÇÕES DE DEFAULT
7.1 - Activar a programação derivados
internos.
o LED lampeja.
7.2 - Carregar no mínimo 15 s o botão
SERVICE;
o LED apaga.
8  AUTO TESTE
Este serviço pode ser utilizado para efec-
tuar controlos na instalação instalada,
relativosàsconexõescorrectasdoscanais
de áudio e vídeo e o funcionamento cor-
recto dos dispositivos LON (placas boto-
neiras, centrais de portaria, etc.).
8.1 - Para entrar na modalidade auto
teste carregar o botão SERVICE duas
vezesdurante1 s (máximo 3 s entre a
1a e a 2a pressão).
A operação é indicada pelo acendimento
prolongado do LED e por uma pausa breve.
8.2 - Carregar brevemente o botão SER-
VICE para sair da modalidade auto teste.
O LED apaga.
Para utilizar este serviço entrar em
contacto com o Departamento Téc-
nico da BPT.
FUNCIONAMENTOS IRREGULARES
CAUSADOS POR UMA PROGRAMA-
ÇÃO ERRADA
1 - Vídeo distorcido ou com pouco
contraste:
- falha de programação das placas
botoneiras;
- inversão da polaridade do par trança-
do do vídeo;
- posição errada da ligação em ponte
HAV/200 (posição T errada).
2 - Interferências de áudio (assobio,
áudio baixo):
- falha de programação das placas
botoneiras;
- falha de conexão de um fio no par
trançado áudio;
- regulações áudio placa botoneira a
calibrar.
ELIMINAÇÃO
Assegurar-se que o material da embala-
gem não seja disperso no ambiente, mas
eliminado seguindo as normas vigentes
no país de utilização do produto.
Ao fim do ciclo de vida do aparelho
evitar que o mesmo seja disperso no
ambiente.
A eliminação da aparelhagem deve ser
efectuada respeitando as normas vigen-
tes e privilegiando a reciclagem das
suas partes constituintes.
Sobre os componentes, para os quais é
previsto o escoamento com reciclagem,
estão reproduzidos o símbolo e a sigla
do material.
