de utilizando a guia DIN fornecida, apli-
cando a tampa de bornes de protecção
(fig. 3-4).
O aparelho pode ser instalado num
quadro eléctrico apropriado sobre guia
DIN (EN 50022) (fig. 5).
Para a desmontagem proceder como
indicado na figura 6. Para as dimensões
totais ver as figuras 2-A e 2-B.
INFORMAÇÕES GERAIS SOBRE A
PROGRAMAÇÃO
A programação do sistema 300 realizado
podeserefectuadadeduasmaneiras:
• Programaçãodeformaestendida
A efectuar mediante PC e software
PCS/300 em instalações com mais
alimentadores XA/301LR ou se desejar
estender a configuração base.
• Programaçãonomodobase
A efectuar mediante o alimentador
XA/301LR em instalações dotadas de
apenas um alimentador.
Características de uma instalação
programada de modo estendido
Nesta modalidade é possível estender
as características da instalação permitin-
dosoluçõesmaiscomplexas,flexíveise
personalizáveis.
A seguir são indicadas algumas possi-
bilidades:
- extensãodonúmerodeplacasboto-
neiras e derivados internos por bloco;
- personalização do tempo de acti-
vação da instalação e da duração da
chamada;
- programação de todos os derivados
internos por software (neste caso é
necessário recolher os códigos identifica-
doresID e indicá-los nas tabelasanexas
aos dispositivos de programação);
- personalizaçãodostextosdedenomi-
nação das placas botoneiras e utentes.
CONFIGURAÇÃO DA INSTALAÇÃO
COM PROGRAMAÇÃO NO MODO BASE
E CONFIGURAÇÕES PREDEFINIDAS
Limites máximos da instalação
- NúmeromáximodeXA/301LR:1.
- NúmeromáximodeblocosX2-X1:64.
- Númeromáximodeplacasbotoneiras
parablocoX2-X1:4.
- Númeromáximodeplacasbotoneiras
300:20(19comIPD/300LR).
- Númeromáximodecentraisdeporta-
riaIPD/300LR:1.
- Númeromáximodeutentesconecta-
dos directamente em XA/301LR: 100
(0 se presentes blocos X2-X1).
- Númeromáximodeutentesnobloco
X2-X1:100(99comcentraldeportaria
IPD/300LR com placa botoneira codi-
ficada HAC/300).
- Número máximo deactuadores com
relêIOD/303LR:1.
Configurações predefinidas
• Tempodeactivaçãodainstalação:
 chamada30s,conversação60smáximo.
• Tempode activaçãodaaberturada
porta:
- para a placa botoneira 300 (com ICP/
LR) com botões seleccionável por 1 s,
4 s, 8 s e 16 s;
- para a placa botoneiras HAC/300LR
regulável de 1 s até 255 s;
- para a placa botoneira X2-X1 regulável
de 1 s até 15 s;
• ComandoAux1eaberturadeporta
activos somente com derivado inter-
no chamado.
• Autoactivação e varredura somente
em placas botoneiras de bloco X2-X1.
• Atribuição automática da primeira
tecla de todas as placas botoneiras
300 e X2-X1 como chamada porteiro.
m
ATENÇÃO.
O botão SERVICE para a programa-
ção da aparelhagem encontra-se na
área da régua de bornes. Prestar
atenção especial nos bornes (~ ~)
indicados na figura 1 com a letra A,
porque há tensão.
Programação base
A programação estrutura a instalação
por meio da atribuição de um código
de identificação unívoco a todos os
dispositivosLON(exemploICP/LR,HAC/
300LR, IPD/300LR) e X2-X1 (exemplo
derivados internos e placas botoneiras
de bloco X2-X1 tais como HEV/301,
HEC/301, etc.).
Aprogramaçãoédivididaemduaspartes:
- programação placas botoneiras e
acessórios.
- programação dos derivados internos.
Entrada e saída das programações
base
Para ter acesso à programação é neces-
sário carregar o botão SERVICE.
O acesso à programação é efectuada
mediante a sequência descrita a seguir.
Acesso à programação das placas
botoneiras.
O led amarelo está apagado
1 - Carregar o botão SERVICE no míni-
mo 3 s, o LED amarelo lampeja em
ritmos regulares.
2 - Carregar de novo o botão SERVICE
no mínimo 3 s, o LED amarelo perma-
nece aceso.
3 - Para sair da programação carregar o
botãoserviceaproximadamentepor
1 s, o LED amarelo apaga.
Acessoàprogramaçãodosderivados
internos.
O led amarelo está apagado
1 - Carregar o botão SERVICE no míni-
mo 3 s, o LED amarelo lampeja em
ritmos regulares.
2 - Para sair da programação carregar o
botãoserviceaproximadamentepor
1 s, o LED amarelo apaga.
NOTA:
Saindo da modalidade programação
carregando durante 1 s o botão SERVICE,
ocorre o início da programação automáti-
ca de eventuais IPD/300LR e IOD/300LR.
PROGRAMAÇÃO
Dar tensão ao alimentador XA/301LR e
proceder como indicado a seguir.
1  PROGRAMAÇÃO DAS PLACAS
BOTONEIRAS 300, PLACAS
BOTONEIRAS DE BLOCO X2X1
MASTER
A programação, para além de estabe-
lecer a ordem de varredura das placas
botoneiras, permite a configuração do
tipo de placa botoneira 300 (porteiro ou
vídeo porteiro), a duração do comando
de abertura da fechadura eléctrica (esta
últimasomenteparaplacascombotões
300)eadefiniçãodonúmerodeblocos
X2-X1 da instalação.
1.1 - Entrar na programação das placas
botoneiras (LED amarelo aceso).
Placas botoneiras 300
(ICP/LR ou HAC/300LR) (fig. 7)
Nas placas botoneiras com botão (ICP/LR)
acende-se o sinalizador luminoso de linha
ocupada (se presente), enquanto nas
placas botoneiras digitais (HAC/300LR) é
visualizada a mensagem MODO DE CON-
FIGURAÇÃO.
1.2 - Programação placa botoneira e
tempo de abertura da porta.
• Programaçãoplacabotoneiravídeo
porteiro ICP/LR e tempo de abertu-
ra porta 1 s.
- Carregar o botão de chamada n.1.
Esperar duas notas acústicas de confir-
mação.
• Programaçãoplacabotoneiraporteiro
ICP/LR e tempo de abertura porta 1 s.
- Carregar o botão de chamada n.1.
Esperar duas notas acústicas de confir-
mação.
- Carregar de novo o botão de chama-
da n.1.
Esperar uma nota acústica de confir-
mação.
• Programaçãoplacabotoneiravídeo
porteiro HAC/300LR e tempo de
abertura porta 1 s.
- Digitar o primeiro código seguido de .
Esperar duas notas acústicas de confir-
mação.
• Programação placa botoneira por-
teiro HAC/300LR e tempo de aber-
tura porta 1 s.
- Digitar o primeiro código seguido de .
Esperar duas notas acústicas de confir-
mação.
- Digitar de novo o primeiro código
seguido de .
Esperar uma nota acústica de confirmação.
1.3 - Repetir o processo do item 1.2
sobre as placas botoneiras sucessivas
(na ordem desejada de varredura das
placas botoneiras).
Terminado o processo o sinalizador lumi-
noso de ocupado apaga-se ou desapare-
ce a mensagem MODO CONFIGURAÇÃO
para indicar que ocorreu a programação.
NOTA.
• Se desejar alterar o tempo de acciona-
mento do abridor de porta em IPC/LR de 1
s até 4 s, 8 s ou 16 s efectuar as operações
do item 1.2 ou 1.3 utilizando respectiva-
mente o botão de chamada n. 2, 3, 4.
• Nas placas HAC/300LR o tempo é pro-
gramável directamente pela placa con-
sultando o manual.
Placas botoneiras de bloco X2-
X1 Master (HEV/301, HEC/301,
AZV/304, etc.) (fig. 7)
ATENÇÃO. A programação das placas
botoneiras de bloco X2-X1 será possível
somente com as aparelhagens versão 3.0
ou sucessiva.
1.4 - Para a definição de cada placa
botoneira de bloco X2-X1 Master são
necessárias duas operações sequenciais
indicadas a seguir.
A - Identificação
placa botoneira de bloco
• Remover e reintroduzir a ligação em
ponte SW2 da primeira placa boto-
neira (Master) conectada ao alimen-
tador XA/301LR, (fig. 7) do primeiro
bloco X2-X1 e esperar a confirmação.
A confirmação é indicada por um sinal
acústico dupla com activação do coman-
do da fechadura eléctrica.
B - Definição do número de cha-
madas utentes do bloco
Esta programação deve ser efectuada,
somente pela placa botoneira Master,
efectuandoquantoaseguir:
• Definiçãodonúmerodebotõesusados
naplacaáudio/vídeo(0,1,2,3ou4):
- carregar o último botão usado da
placa áudio/vídeo (fig. 8-A);
- carregar o botão 1 (fiações preto,
castanho) se desejar utilizar um botão
de chamada; carregar o botão 2
(fiações preto, vermelho) se desejar
utilizar dois botões de chamada; pro-
ceder da mesma maneira para definir
os outros botões de chamada.
- Se não estiverem ligados botões de
chamada carregar o primeiro botão
da placa adicional (fig. 8-B).
• Definição do número de utentes
totais conectados no bloco X1, X2:
- Carregar o primeiro botão usado na
placa áudio/vídeo (SE USADO), ou o pri-
meiro botão da placa adicional HEP/306
e o último botão usado da placa de
áudio/vídeo (ou da placa adicional).

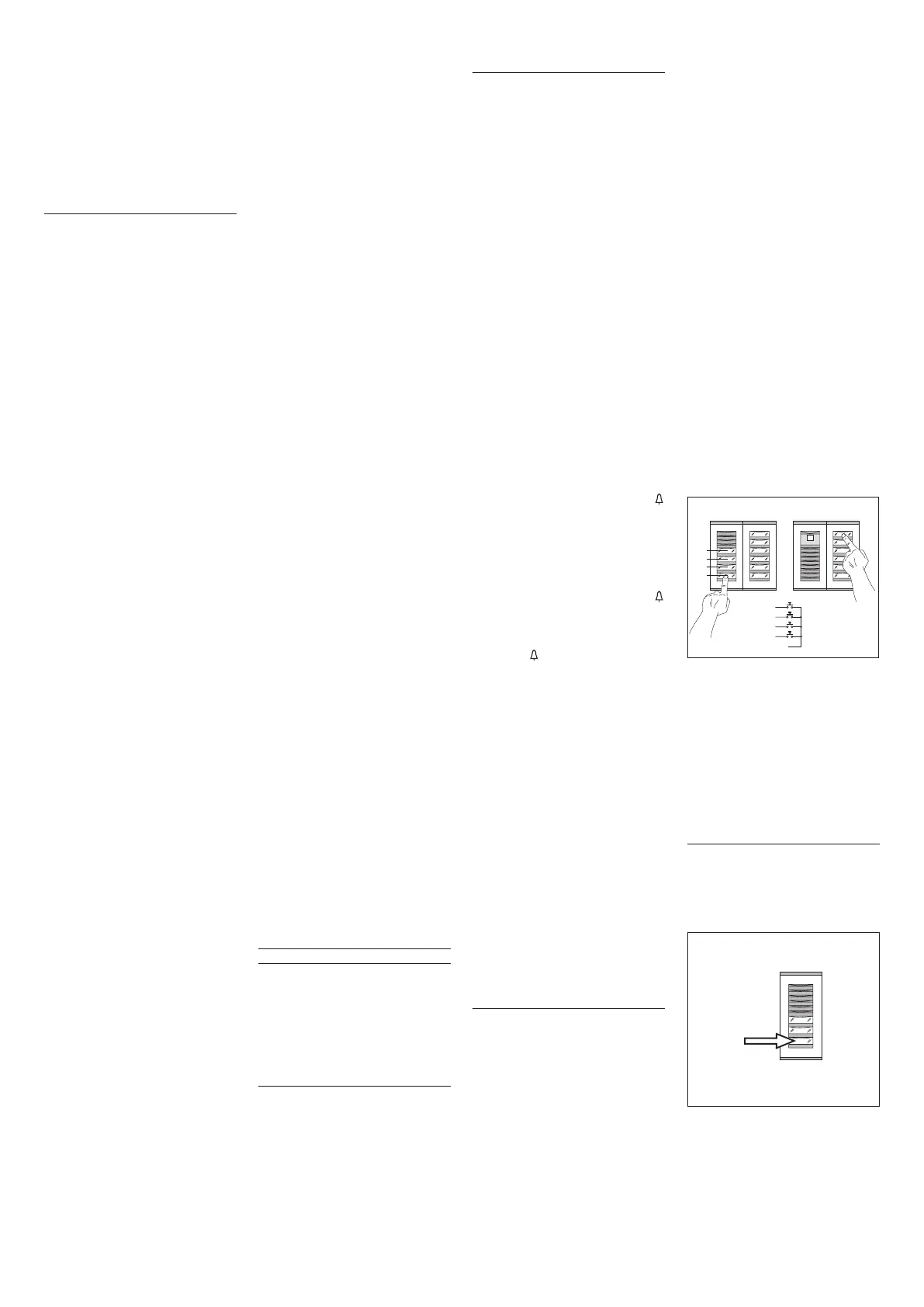

AB
1-M
2-R
3-C
4-G
1-M
2-R
3-C
4-G
N
8
1.5 - Repetir o processo do item 2.4
para as sucessivas placas botoneiras
Master dos outros blocos.
A programação das placas botoneiras
Slave do mesmo bloco (fig. 7) deverá
ser efectuada sucessivamente (ver o
parágrafo “Programação placas boto-
neiras X2-X1 Slave”).
1.6 - Sair da programação.
Exemplos de definição de
número de chamadas utentes
EXEMPLO 1 - Bloco X2-X1 munido de
placa botoneira porteiro Targha com
3 chamadas, sem placas de botão adi-
cionais (fig. 9).
1A
9
1 - Carregar o botão de chamada n.3
(posição 1A) para definir o número de
botões usados (3) na placa áudio/vídeo.
Esperar a nota de confirmação (*).
2 - Carregar de novo o mesmo botão
paradefinir o númerototaldechama-
das utentes do bloco (3).
Esperar a nota de confirmação (*).
EXEMPLO 2 - Bloco X2-X1 munido de
