Bradley EFX60 - Solución de Problemas: Desensamble y Limpieza del Pistón

EFX 60/S19-2200 Installation
24 2/26/2018 Bradley • 215-1289 Rev. P; ECN 18-09-005
C
Si la varilla se desplaza menos de 12,7 mm (1/2
pulg.), el pistón no se mueve libremente dentro del
revestimiento y se deben limpiar:
1. Retire el conjunto de la sección de control,
la tapa superior y el termostato.
2. Desenrosque el revestimiento desde la tapa
(si está pegado; se deben retirar las juntas
tóricas y se debe aplicar calor para derretir
el pegamento y soltar el revestimiento).
3. Limpie el pistón y el revestimiento con
cualquier limpiador adecuado para bronce y
acero inoxidable (se puede utilizar papel de
lija grano 400 para pulir y afinar el pistón y
el revestimiento).
Solución de problemas: Desensamble y limpieza del pistón
ADVERTENCIA Para evitar lesiones, use el equipo
adecuado de protección para los
ojos y para la piel cuando use
soplete de propano.

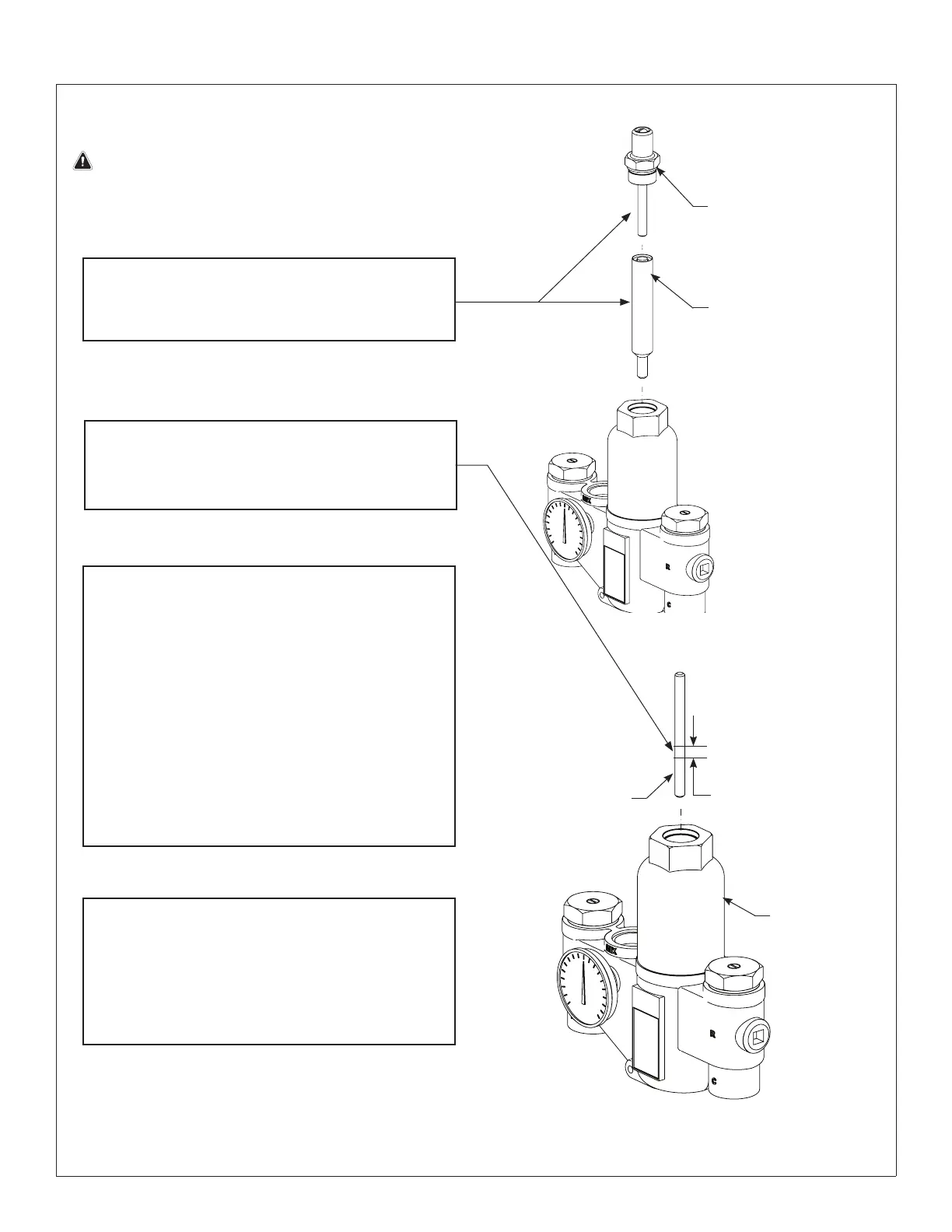

Termostato
Tapa superior
con varilla de empuje
Varilla de
7/16 pulg.
Cámara de
sobrecalentamiento
del pistón
La segunda marca en
la varilla debe estar
12,7 mm (1/2 pulg.)
más arriba que la
primera marca.
B
Inserte una varilla de 7/16 pulg. de diá. en la
válvula y en la cámara de sobrecalentamiento del
pistón. Marque la longitud de la varilla dentro de la
válvula. Empuje la varilla hasta que se detenga el
pistón y marque la nueva longitud.
D
Empuje el mecanismo hacia arriba y hacia abajo
varias veces para asegurarse de que el pistón se
mueva suave y constantemente. Si es constante,
repita el Procedimiento C hasta que se mueva
libremente o cámbielo. Comuníquese con el
representante local de Bradley y consulte por el
Kit del pistón y revestimientos (número de pieza
S65-180).
A
Retire la tapa superior de la válvula y saque la
varilla de empuje y luego el termostato. Se puede
usar un alicates de punta de aguja para retirar el
termostato desde el cuerpo de la válvula.
