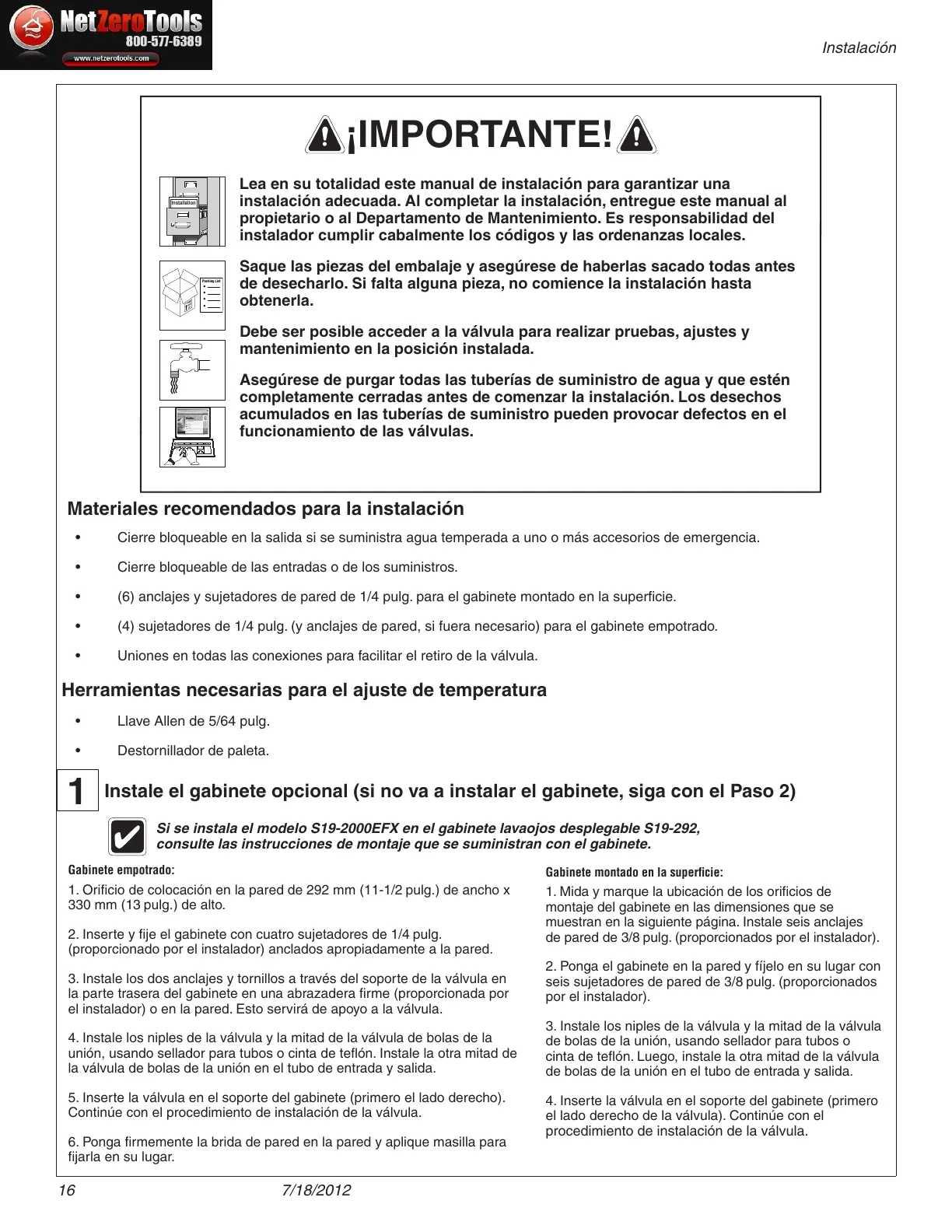

Instalación
16
7/18/2012
Materiales recomendados para la instalación
Herramientas necesarias para el ajuste de temperatura
1
Instale el gabinete opcional (si no va a instalar el gabinete, siga con el Paso 2)
Gabinete empotrado:
1.
Orificio de colocación en la pared de 292 mm (11-1/2 pulg.) de ancho x
330 mm (13 pulg.) de alto.
2. Inserte y fije el gabinete con cuatro sujetadores de 1/4 pulg.
(proporcionado por el instalador) anclados apropiadamente a la pared.
3. Instale los dos anclajes y tornillos a través del soporte de la válvula en
el instalador) o en la pared. Esto servirá de apoyo a la válvula.
4.
Instale los niples de la válvula y la mitad de la válvula de bolas de la
unión, usando sellador para tubos o cinta de teflón.
Instale la otra mitad de
la válvula de bolas de la unión en el tubo de entrada y salida.
5. Inserte la válvula en el soporte del gabinete (primero el lado derecho).
Continúe con el procedimiento de instalación de la válvula.
6. Ponga firmemente la brida de pared en la pared y aplique masilla para
fijarla en su lugar.
Gabinete montado en la superficie:
1. Mida y marque la ubicación de los orificios de
montaje del gabinete en las dimensiones que se
muestran en la siguiente página. Instale seis anclajes
de pared de 3/8 pulg. (proporcionados por el instalador).
2. Ponga el gabinete en la pared y fíjelo en su lugar con
seis sujetadores de pared de 3/8 pulg. (proporcionados
por el instalador).
3.
Instale los niples de la válvula y la mitad de la válvula
de bolas de la unión, usando sellador para tubos o
cinta de teflón.
Luego, instale la otra mitad de la válvula
de bolas de la unión en el tubo de entrada y salida.
4. Inserte la válvula en el soporte del gabinete (primero
el lado derecho de la válvula). Continúe con el
procedimiento de instalación de la válvula.
¡IMPORTANTE!
Lea en su totalidad este manual de instalación para garantizar una
instalación adecuada. Al completar la instalación,
entregue este manual al
propietario o al Departamento de Mantenimiento. Es responsabilidad del
instalador cumplir cabalmente los códigos y las ordenanzas locales.
Saque las piezas del embalaje y asegúrese de haberlas sacado todas antes
de desecharlo. Si falta alguna pieza, no comience la instalación hasta
obtenerla.
Debe ser posible acceder a la válvula para realizar pruebas, ajustes y
mantenimiento en la posición instalada.
Asegúrese de purgar todas las tuberías de suministro de agua y que estén
completamente cerradas antes de comenzar la instalación. Los desechos
acumulados en las tuberías de suministro pueden provocar defectos en el
funcionamiento de las válvulas.
