Bradley S19-2000 Series Installation Manual

Instalación S19-2000,
S19-2000EFX
17
Ubicación de los orificios
de montaje
(mm)
Vista lateral
Vista frontal

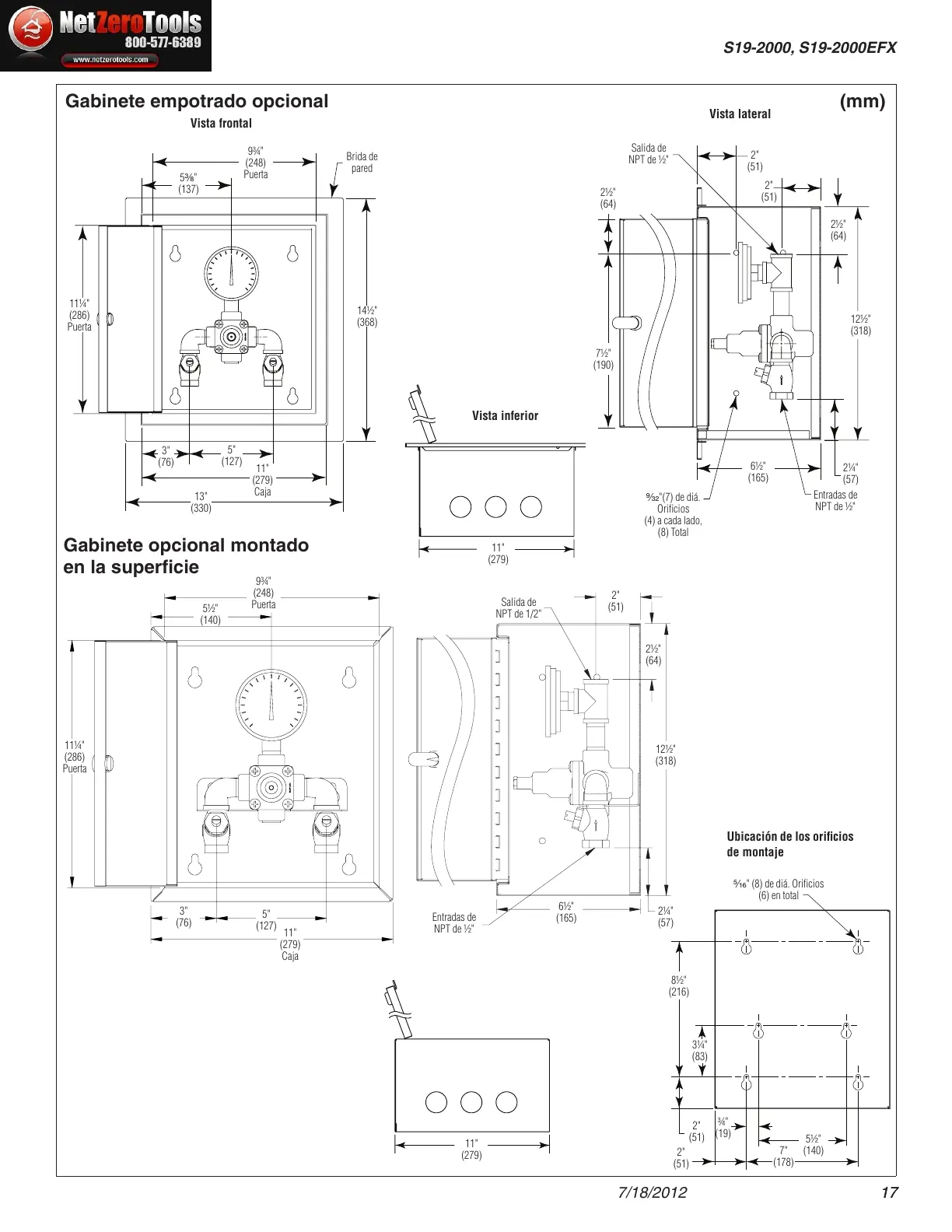

Gabinete empotrado opcional
Gabinete opcional montado
en la superficie
2½"
(64)
7½"
(190)
Salida de
NPT de ½"
Salida de
NPT de 1/2"
Entradas de
NPT de ½"
Entradas de
NPT de ½"
⁹⁄₃₂"(7) de diá.
Orificios
(4) a cada lado,
(8) Total
⁵⁄₁₆" (8) de diá. Orificios
(6) en total
Brida de
pared
9¾"
(248)
Puerta
9¾"
(248)
Puerta
5³⁄₈"
(137)
5½"
(140)
14½"
(368)
3"
(76)
3"
(76)
5"
(127)
5"
(127)
11"
(279)
Caja
11"
(279)
Caja
11"
(279)
11"
(279)
13"
(330)
11¼"
(286)
Puerta
11¼"
(286)
Puerta
2"
(51)
2"
(51)
2"
(51)
7"
(178)
5½"
(140)
3¼"
(83)
¾"
(19)
2"
(51)
2"
(51)
2½"
(64)
2½"
(64)
6½"
(165)
6½"
(165)
2¼"
(57)
2¼"
(57)
12½"
(318)
12½"
(318)
Vista inferior
8½"
(216)
