Instalación
22
7/18/2012
2
3
4
5
6
7
8
9
10
11
14
13
12
15
16
17
18
Artículo Cantidad Descripción
2
1 Junta tórica
3 1 Junta tórica
12 1 Junta tórica
13 1 Junta tórica
Kit S65-170 de juntas tóricas
Artículo Cantidad Descripción
11
1 Termostato
12 1 Junta tórica
13 1 Junta tórica
Kit S65-171 del termostato
Artículo Cantidad Descripción
2
1 Junta tórica
3 1 Junta tórica
4 1 Revestimiento
5 1 Resorte
6 1 Pistón
7 1 Resorte
8 1 Tornillo de sobre-
calentamiento
9 1 Asiento superior
Kit S65-172 del pistón y revestimientos
Artículo Cantidad Descripción
2
1 Junta tórica
3 1 Junta tórica
4 1 Revestimiento
5 1 Resorte
6 1 Pistón
7 1 Resorte
8 1 Tornillo de sobre-
calentamiento
9 1 Asiento superior
10 1
11 1 Termostato
12 1 Junta tórica
13 1 Junta tórica
14 1 Tapa de control
15 1 Tornillo de ajuste
16 1 Etiqueta
17 1 Tornillo de ajuste
18 4 Tornillo de 1/4
19 1 Tapa
Kit S65-303 de la sección central
Números de kit para acabado de bronce
áspero. Comuníquese con Bradley para
consultar por otras configuraciones.

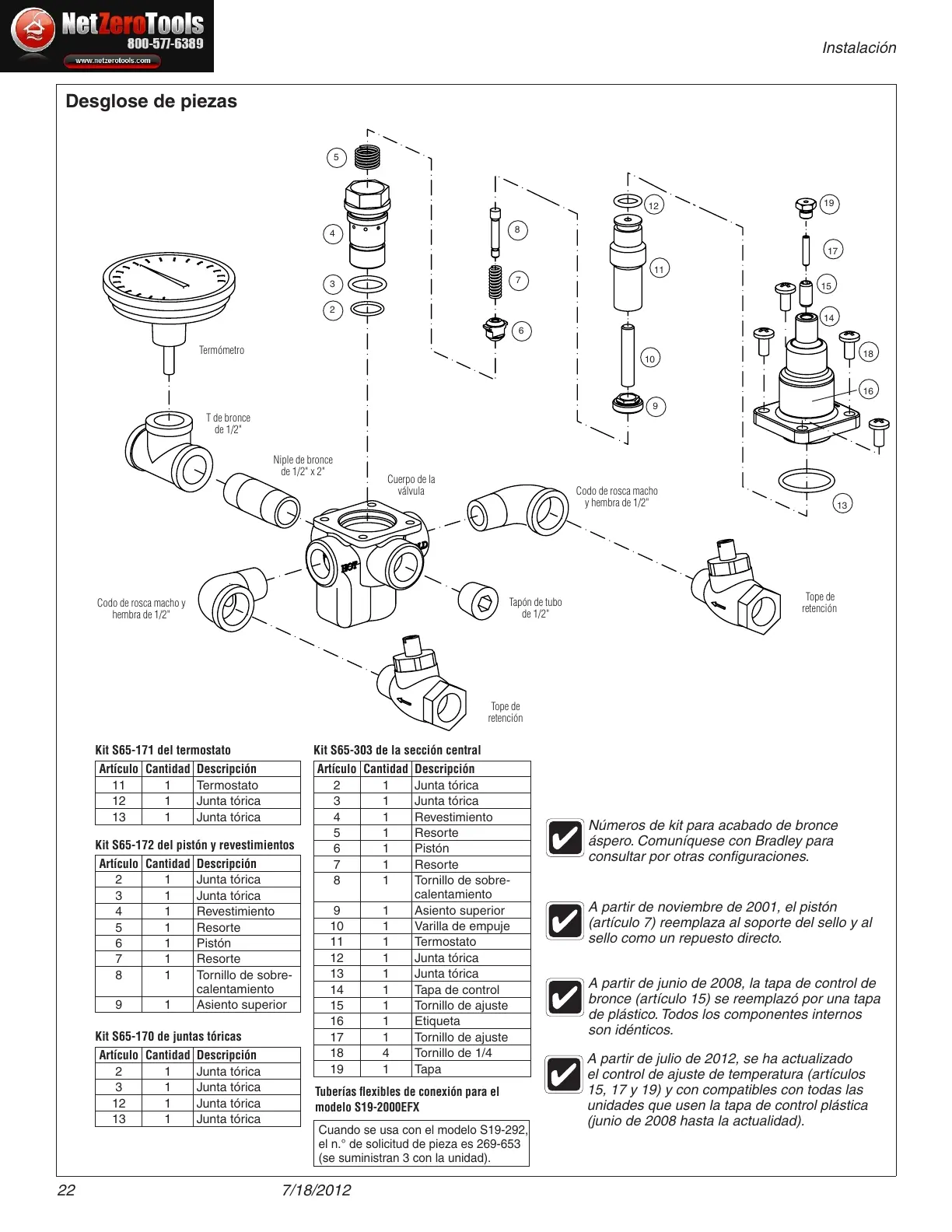

Desglose de piezas
A partir de noviembre de 2001, el pistón
(ar
tículo 7) reemplaza al soporte del sello y al
sello como un repuesto directo.
A partir de junio de 2008, la tapa de control de
bronce (ar
tículo 15) se reemplazó por una tapa
de plástico. Todos los componentes internos
Cuando se usa con el modelo S19-292,
(se suministran 3 con la unidad).
Tuberías flexibles de conexión para el
modelo S19-2000EFX
Termómetro
T de bronce
de 1/2"
Niple de bronce
de 1/2" x 2"
Codo de rosca macho y
hembra de 1/2"
Codo de rosca macho
y hembra de 1/2"
Tapón de tubo
de 1/2"
Tope de
retención
Tope de
retención
Cuerpo de la
válvula
A par
tir de julio de 2012, se ha actualizado
el control de ajuste de temperatur
a (artículos
15, 17 y 19) y con compatibles con todas las
unidades que usen la tapa de control plástica
(junio de 2008 hasta la actualidad).
