19Bradley Corporation • 215-1546 Rev. C; ECN 07-525 9/12/07
Installation S19-921, S19-921H, S19-921HR
Caja de conexiones para la camisa calentadora opcional
Luz Indicadora
Luz verde: indica que la unidad tiene corriente.
Luz amarilla: indica que el calentador está funcionando y calentando la unidad lavadora de ojos. La
luz estará encendida sólo cuando el calentador esté encendido (calentando la unidad lavadora de
ojos).
Luz roja: indica que hay que reestablecer el termostato. Para reestablecer el termostato, siga el
procedimiento descrito a continuación.
a. Quite la parte superior de la camisa calentadora.
b. Localice el botón de reestablecimiento en la caja el termostato.
• Después de presionar el botón, revise para verificar que la luz roja esté apagada, y la verde
encendida (la luz amarilla estará encendida sólo cuando el calentador esté encendido). Si la
luz roja está todavía encendida, presione de nuevo el botón de reestablecimiento.
c. Vuelva a colocar la parte superior de la camisa calentadora en su lugar.
Instrucciones de instalación para la camisa calentadora modificación (S19-921HR)
1. Quite el papel de el almohadilla del calentador y coloque el almohadilla en el pedestal (Figura 5.
2. Continúe con las instrucciones de instalación para la camisa calentadora en la página 16.

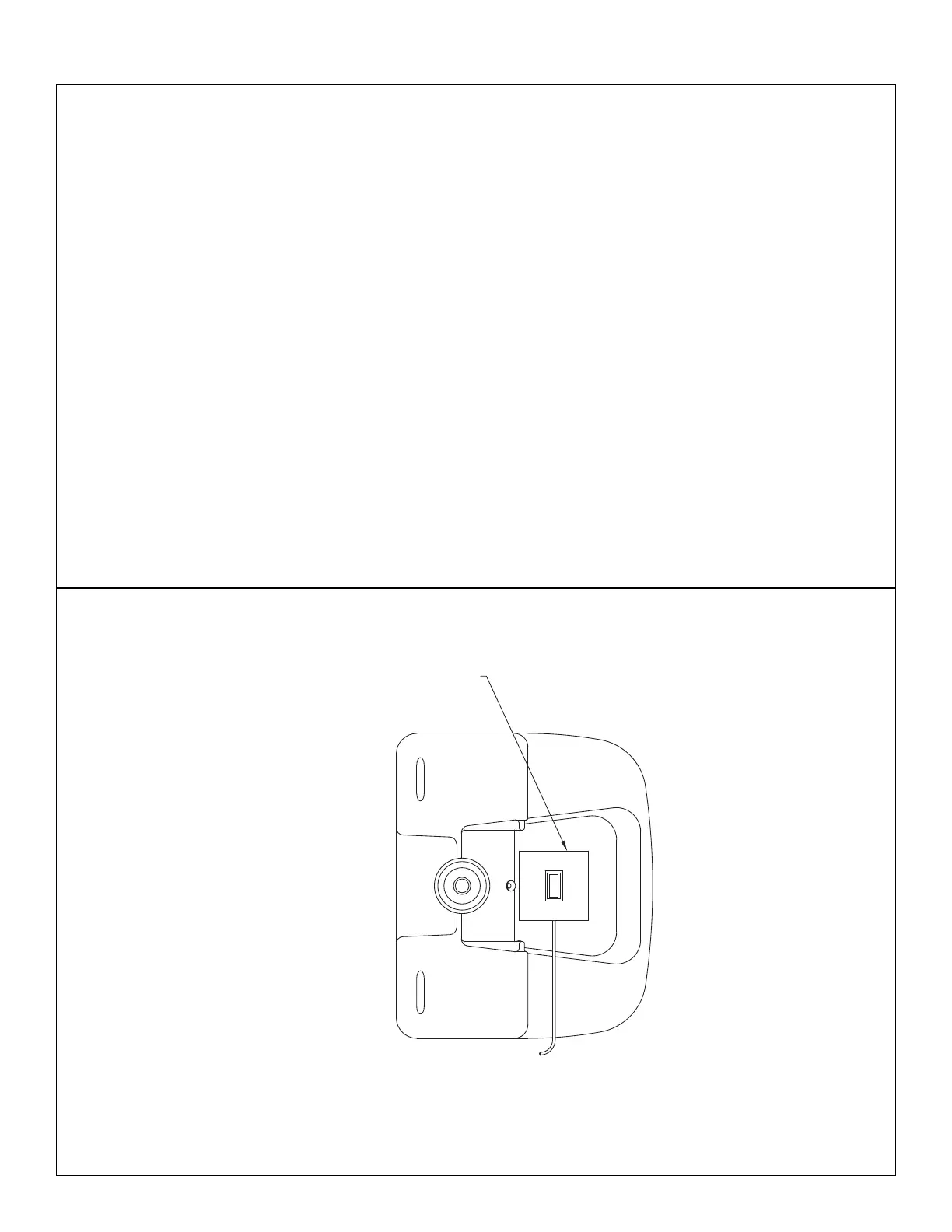

Figura 5
vista superior del pedestal
Coloque el almohadilla del
calentador uniformemente
alrededor del orificio de drenaje.
No bloquee del orificio de drenaje.
