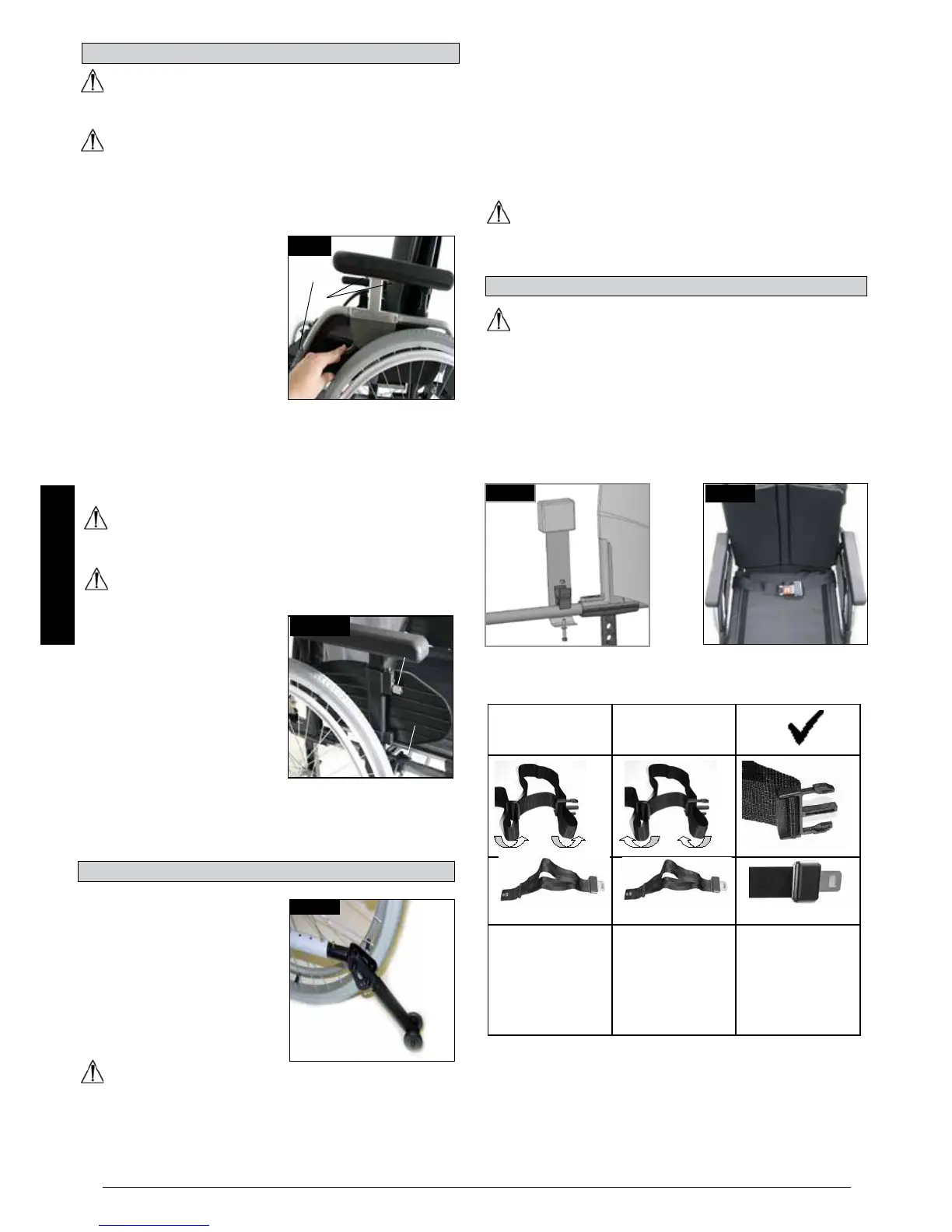

Możliwości dodatkowe – osłona boczna >>>
UWAGA!
Nie wykorzystywać osłon bocznych ani podłokietników do
podnoszenia lub przenoszenia wózka.
UWAGA!
Uważać na palce podczas regulacji wysokości podłokietnika.
OSŁONA BOCZNA, REGULOWANA, ODŁĄCZANA
Z KRÓTKIM LUB DŁUGIM PODŁOKIETNIKIEM, O
REGULOWANEJ WYSOKOŚCI
Wysokość podłokietnika może być
regulowana zgodnie z opisem
poniżej.
Przesunąć dźwignię w dół i
przemieścić podłokietnik do żądanej
wysokości.
Zwolnić dźwignię i naciskać
podłokietnik do chwili zatrzaśnięcia
się go w stabilnej pozycji. Zawsze
sprawdzać, czy osłony boczne są na
właściwych
miejscach.
Aby podnieść podłokietnik, nacisnąć dźwignię (1) tak, aby osłona
boczna została zwolniona.
Długość podłokietnika może być dobrana poprzez poluzowanie
wkrętów (2), przesunięcie go do żądanej pozycji i ponowne
dokręcenie wkrętów (Rys. 28).
UWAGA!
Nie wykorzystywać osłon bocznych ani podłokietników do
podnoszenia lub przenoszenia wózka.
UWAGA!
Przy używaniu kół tylnych 24'' należy podnieść podłokietnik do góry
o jeden poziom.
JEDNOSŁUPKOWE
PODŁOKIETNKI Z REGULACJĄ
WYSOKOŚCI
Aby wyregulować wysokość, należy
pociągnąć dźwignię (1) i przesunąć
podłokietnik do żądanej pozycji. Po
regulacji upewnić się, że dźwignia (1)
zatrzasnęła się w odpowiedniej
pozycji. Odłączanie podłokietnika
wykonać w ten sam sposób.
Aby całkowicie odłączyć osłonę boczną, nacisnąć dźwignię (2).
Podczas montażu osłony bocznej dźwignia (2) musi być również
przesunięta.
Zawsze sprawdzać, czy osłona boczna została prawidłowo
zablokowana w tulei gniazdowej. (Rys. 29).
KÓŁKA ZABEZPIECZAJĄCE
Kółka zabezpieczające zapewniają
niedoświadczonym użytkownikom
dodatkowe bezpieczeństwo podczas
nauki jazdy wózkiem. Kółka
zabezpieczają przed przewróceniem
się wózka do tyłu. Rurkę
antywyważnika należy wsunąć w rurę
ramy tak, aby pierwszy ze
sprężynowych przycisków zablokował
się w pierwszym otworze rury ramy
(Rys. 30).
OSTRZEŻENIE!
Nieprawidłowe ustawienie kółek zabezpieczających zwiększa
ryzyko przewrócenia wózka do tyłu. Aby zapobiec stykaniu się
antywyważników z podłożem podczas pokonywania większych
przeszkód (takich jak krawężniki), należy odchylić je do góry,
a następne ponownie opuścić do normalnego położenia po
pokonaniu przeszkody.
1
2
Rys. 28
Rys. 29
1
2
UWAGA: Nie należy umieszczać rurki antywyważnika tak głęboko,
że drugi guzik sprężynowy również znajdzie się wewnątrz rury ramy,
ponieważ może to doprowadzić do uszkodzenia antywyważnika i
spadku jego efektywności. Naciśnięcie drugiego przycisku
zwalniającego umożliwia odchylenie kółek zabezpieczających do
góry lub zdjęcie ich. Pomiędzy kółkami a podłożem musi być
zawsze zachowany odstęp 3 – 5 cm. Kółka zabezpieczające muszą
być przesunięte do góry podczas pokonywania większych
przeszkód (takich jak krawężniki), aby zapobiec stykaniu się ich z
podłożem. Po pokonaniu przeszkody przesunąć kółka do normalnej
pozycji (Rys. 30).
OSTRZEŻENIE!
Nieprawidłowe ustawienie kółek zabezpieczających zwiększa
ryzyko przewrócenia wózka do tyłu.
OSTRZEŻENIE!
Przed korzystaniem z wózka należy się upewnić, że pas został
zapięty i właściwie wyregulowany.
Biodrowy pas bezpieczeństwa montuje się na wózku w sposób
pokazany na ilustracjach. Pas składa się z 2 części. Są one
połączone za pomocą śruby ustalającej przeprowadzonej przez
oczko na pasie. Pas jest przeprowadzony pod tylną częścią
bocznego panelu. (Rys. 31)
Wyregulować położenie pasa tak, aby zatrzaski znajdowały się
pośrodku siedziska. (Rys. 32)
W opisany poniżej sposób wyregulować długość pasa biodrowego
tak, aby odpowiadał potrzebom użytkownika:
Zwiększenie
długości pasa
Zmniejszenie
długości pasa
Aby zwiększyć
długość pasa,
przeprowadzić jego
wolną część przez
suwaki regulacyjne
i męską część
zatrzasku.
Przeprowadzić
wolną część pasa
z powrotem przez
męską część
zatrzasku i suwaki
regulacyjne.
Upewnić się, że
pas nie zapętlił się
w męskiej części
zatrzasku.
Możliwości dodatkowe — kółka zabezpieczające
Rys. 30
Rys. 31
Rys. 32
Typ A
Typ ATyp A
Typ B
Typ B
Typ B
Możliwości dodatkowe – pas biodrowy
