46
RubiX
2
WERSJA POLSKA

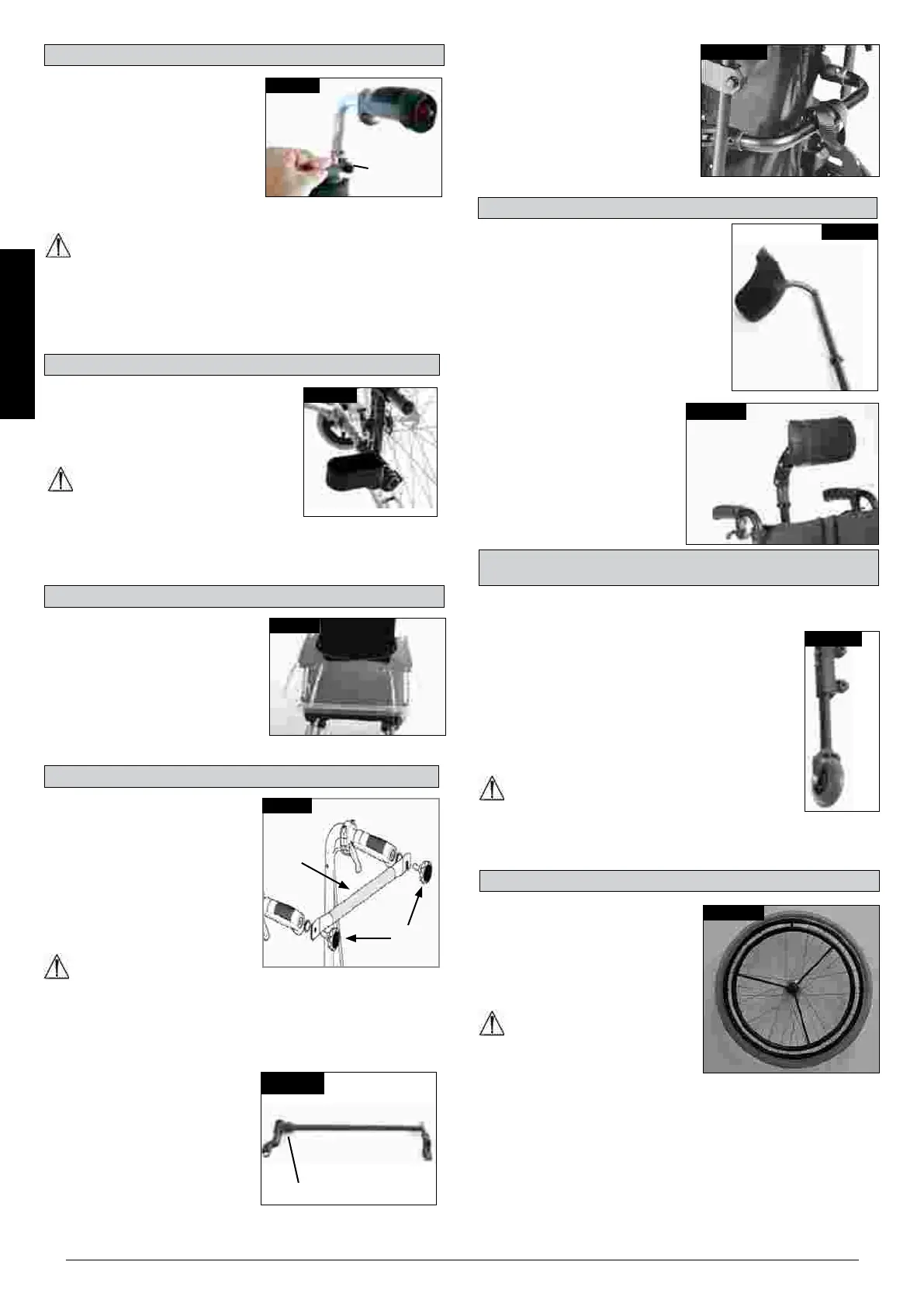

Możliwości dodatkowe - uchwyt na kule
UCHWYT NA KULE
Uchwyt umożliwia przewóz kul
bezpośrednio na wózku. Opaska z rzepami
umożliwia zamocowanie kul lub innego
sprzętu pomocniczego (Rys. 45).
PRZESTROGA:
Nigdy nie używać i nie próbować odłączyć
kul lub innego sprzętu pomocniczego
podczas jazdy.
Możliwości dodatkowe - stolik terapeutyczny
STOLIK TERAPEUTYCZNY
Stolik zapewnia płaską powierzchnię
do różnych czynności. Przed użyciem
stolik musi być dostosowany przez
autoryzowanego sprzedawcę do
szerokości siedziska. Podczas
regulacji użytkownik musi siedzieć w
fotelu (Rys. 46).
Możliwości dodatkowe - uchwyty do popychania
UCHWYTY DO POPYCHANIA Z
REGULACJĄ W PIONIE
Rączki prowadzące są
zabezpieczone sworzniami przed
przypadkowym wysunięciem się.
Położenie uchwytów w pionie można
wyregulować poprzez zwolnienie
dźwigni (1). Po regulacji przesunąć
dźwignię zwalniającą (1) do pozycji
naciągnięcia (Rys. 44).
PRZESTROGA:
Jeżeli dźwignia nie będzie w odpowiednim położeniu, mogą
powstać uszkodzenia podczas przenoszenia wózka nad
przeszkodami.
1
Rys. 44
Rys. 45
Rys. 46
Możliwości dodatkowe - drążek stabilizujący
DRĄŻEK STABILIZUJĄCY
UCHWYTU DO ODCHYLANIA
WÓZKA
Przed złożeniem wózka należy
odkręcić pokrętło (1) i odchylić drążek
stabilizujący (2).
Aby ponownie rozłożyć wózek,
należy przeprowadzić powyższą
procedurę w odwrotnej kolejności,
(Rys. 47).
NIEBEZPIECZEŃSTWO!
• Przed rozpoczęciem eksploatacji wózka, upewnić się, że drążek
stabilizujący i pokrętła są zamontowane i przymocowane
prawidłowo.
• Nie wolno używać drążka stabilizującego do podnoszenia wózka!
SKŁADANIE WÓZKA Z
DRĄŻKIEM STABILIZUJĄCYM
Drążek jest używany do stabilizacji
oparcia. Aby możliwe było złożenie
wózka, drążek stabilizujący należy
przesunąć w dół, do środka (1). Aby
całkowicie rozłożyć wózek, rączkę
transportową (2) należy pociągnąć do
góry, (Rys. 49).
Rys. 49
ODCHYLANY DRĄŻEK
STABILIZUJĄCY
Drążek jest używany do stabilizacji
oparcia. Aby złożyć wózek z
drążkiem, pchnąć dźwignię
zwalniającą (1) do wewnątrz i
przekręcić drążek w dół. Podczas
składania wózka upewnić się, że
drążek stabilizujący został
zablokowany we właściwej pozycji
(Rys. 48).
KÓŁKA DO TRANSPORTU W WĄSKICH PRZEJŚCIACH
Kółka te powinny być używane wtedy, gdy wózek jest za szeroki
przy zamontowanych kołach tylnych (np. w wejściach
do samolotu, autobusu itp.). Bezpośrednio po
odłączeniu kół tylnych za pomocą półosi szybkiego
montażu można kontynuować jazdę z użyciem kółek
do transportu w wąskich przejściach. Kółka są
zamontowane w taki sposób, że gdy nie są używane,
znajdują się ok. 3 cm nad podłożem. Dzięki temu nie
przeszkadzają one podczas jazdy, transportu i
przejazdu nad przeszkodami (np. krawężnikami,
stopniami itp.) (Rys. 52).
PRZESTROGA:
Wózek nie ma żadnej blokady kół, gdy są używane
kółka do transportu w wąskich przejściach.
Możliwości dodatkowe - kółka do transportu w
wąskich przejściach
Możliwości dodatkowe - obsługa jedną ręką
OBSŁUGA JEDNĄ RĘKĄ
Aby przemieszczać wózek w linii
prostej, należy operować obydwoma
obręczami napędowymi. Aby złożyć
wózek, odłączyć drążek rozpierający
poprzez wciśnięcie go do wewnątrz
(Rys. 53).
PRZESTROGA:
Aby uniknąć obrażeń, zawsze
sprawdzać, czy wszystkie połączenia
są pewnie zablokowane w swoich
pozycjach.
Możliwości dodatkowe - zagłówki
ZAGŁÓWKI
Zagłówek może być podniesiony oraz
przesunięty w przód lub w tył. Aby dokonać
regulacji, należy poluzować śrubę, ustawić
zagłówek w odpowiednim położeniu i
ponownie dokręcić śrubę (patrz rozdział
poświęcony momentom obrotowym) (Rys.
50).
KOMFORTOWY ZAGŁÓWEK
Aby ustawić wysokość, poluzuj
pokrętło, a następnie ustaw
zagłówek na odpowiedniej
wysokości. Na koniec ponownie
dokręć pokrętło (Rys. 51).
Rys. 52
Rys. 53
Rys. 47
1
2
1
Rys. 48
Rys. 50
Rys. 51
