8 BRIGGSandSTRATTON.COM
Configuración del sistema
Debe realizar lo siguiente antes de operar el sistema:
• Si el generador está instalado en una zona que
periódicamente está sometida a temperaturas inferiores
a los 4 °C (40 °F), seleccione un tiempo de calentamiento
de 50 segundos. Para esto, cambie el puente JP2
(C) instalado en la placa de control del interruptor de
transferencia de la posición “20” a la posición “50”.
• Configure los interruptores DIP DPSW1 (A) y DPSW2 (B)
en la placa de control del interruptor de transferencia de
manera que se correspondan con la capacidad de kW del
generador de reserva doméstico, según se describe en
Configuración de interruptores DIP.
Ajuste de los interruptores DIP
Los interruptores DIP se usan para ajustar el funcionamiento
del tablero de control según la capacidad del generador.
Los interruptores DPSW1 y DPSW2 se ajustan para que
correspondan con la clasificación total de kW del sistema. El
interruptor DIP DPSW1 (A) tiene unidades de 1000 vatios; el
interruptor DIP DPSW2 (B) tiene unidades de 10 000 vatios.
Ajuste los interruptores DIP con la energía cortada desde el
interruptor de transferencia para garantizar el funcionamiento
correcto del sistema de control. Si los interruptores DIP se
ajustan cuando hay energía en el interruptor de transferencia,
se debe realizar un restablecimiento de la energía antes de
que surtan efecto los nuevos ajustes del interruptor DIP. El
restablecimiento de energía se realiza cuando se corta toda la
energía del interruptor de transferencia y, luego, se vuelve a
introducir después de 30 segundos.
AVISO Si los interruptores DIP no se establecen correctamente
según se indicó más arriba, se mostrará un mensaje de falla del
interruptor de transferencia en la placa de control del generador
de reserva.
AVISO Extreme las precauciones durante la configuración de
los interruptores DIP; de lo contrario, la placa de control podría
dañarse.
• Use un lápiz o un trozo pequeño de plástico para ajustar el
interruptor DIP.
• NUNCA use un destornillador ni algún tipo de objeto metálico
para ajustar los interruptores DIP.
Para establecer adecuadamente los interruptores DIP,
asegúrese de que haya solo un interruptor DIP en la posición
"ON" (Encendido) para DPSW1 y un interruptor DIP para
DPSW2. Por ejemplo, para un generador de 20 kW, ajuste
el interruptor DIP 20 de DPSW2 en la posición "ON" y el
interruptor DIP 0 de DPSW1 en la posición "ON". 20.000 más 0
es igual a 20.000 vatios.
La posición “On” de los interruptores DIP es el número
del interruptor EN EL TABLERO DE CONTROL DEL
INTERRUPTOR DE TRANSFERENCIA, no en el interruptor.
Por ejemplo, para un generador de 18.000 vatios, ajuste el
interruptor DIP 10 de DPSW2 en la posición "On" Ajuste el
interruptor DIP 8 de DPSW1 en la posición "On". 10 000 más
8000 es igual a 18 000 vatios.
Ajuste solo un interruptor en la
posición "On" en DPSW1 y DPSW2.
Consulte la siguiente tabla para conocer las selecciones
adecuadas del interruptor.
AVISO
La densidad del aire es menor a grandes alturas,
lo que hace que haya menos potencia del motor disponible.
Específicamente, la potencia del motor disminuirá 3,5% por
cada 300 metros sobre el nivel del mar y 1 % por cada 5,6 °C
sobre 25 °C. Los generadores ubicados en estas condiciones
deben tener el interruptor de transferencia programado
adecuadamente para esta disminución de potencia.

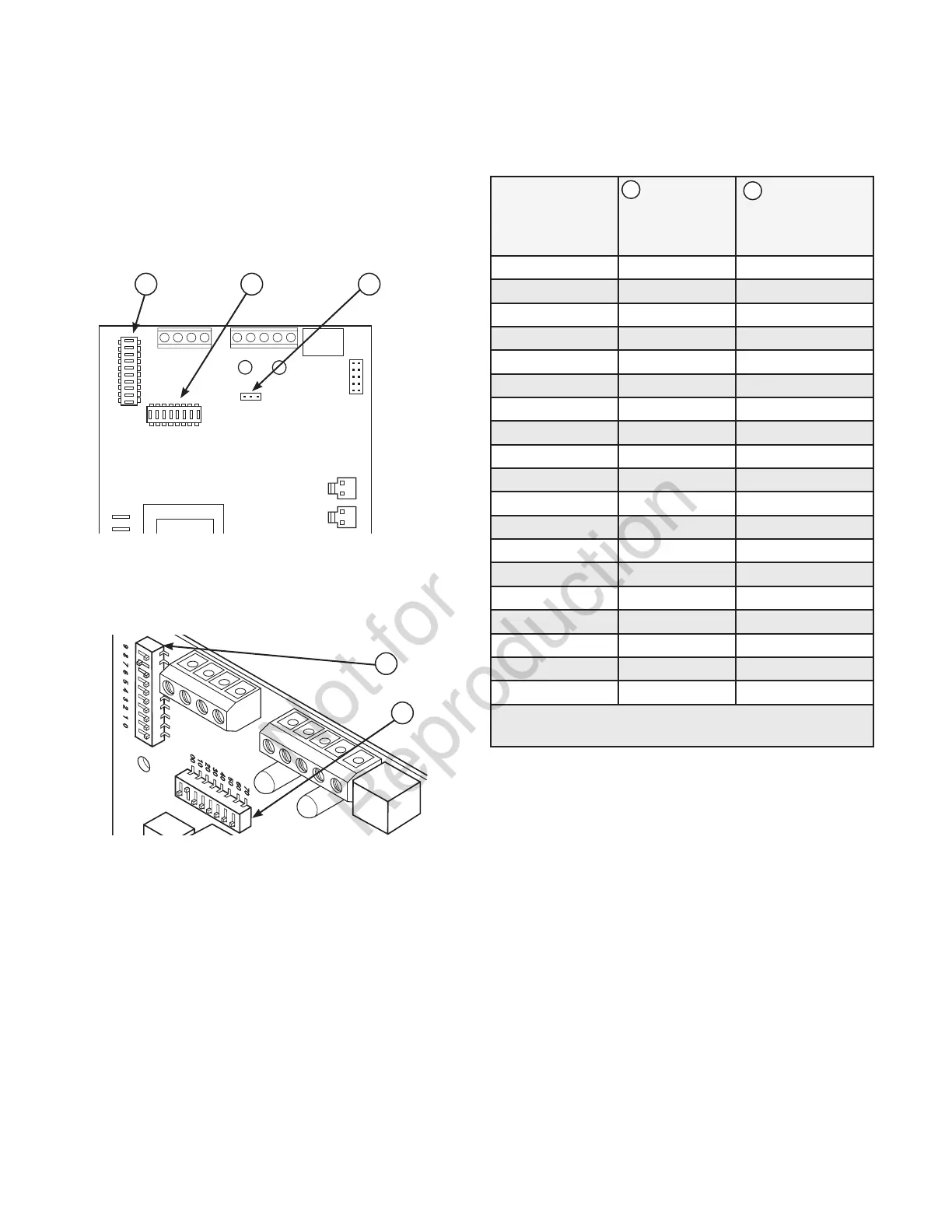

CT1
CT2
DPSW2
DPSW1
J6
CA B
A
B
Clasificación
de kW
del
generador
Posición
“ON” de
DPSW
n.° 1
Posición
"ENCENDIDO"
de DPSW n.° 2
7 kW 7 0
8 kW 8 0
9 kW 9 0
10 kW* 0 10
11 kW* 1 10
13 kW 2 10
13 kW* 3 10
14 kW 4 10
15 kW 5 10
16 kW 6 10
17 kW 7 10
18 kW 8 10
19 kW 9 10
20 kW 0 0,6
30 kW 0 30
45 kW 5 40
48 kW 8 40
20 kW 0 50
20 kW 0 1,7
* En el caso de los generadores con una clasificación que incluya 500 vatios,
aproxime a la siguiente clasificación más baja
(Por ejemplo: 13,5 kW, ajuste a 13 kW)
A
B
