Installation : Trousse
6422
Trousse de mise à niveau d'ACCM et de
Symphony
®
2
1. Assurez-vous que la génératrice se trouve dans la
position d’arrêt (OFF) (0). Retirez le fusible de 15
ampères du panneau électrique de la génératrice.
2. Supprimez la tension de l'électricité de service du
commutateur de transfert. Ouvrez le disjoncteur
d’interruption de l'alimentation de service à
l'intérieur du commutateur de transfert.
3. Retirez le faisceau de câbles de la borne J9 du
TRCM.
4. Retirez les TRCM des colonnettes à sertir.
5. Ajoutez deux colonnettes à sertir supplémentaires
au tableau ACCM et remplacez toute colonnette à
sertir endommagée.
6. Installez le tableau ACCM et branchez le faisceau
de câbles qui accompagnait ce dernier au
faisceau de câbles qui était débranché du tableau
TRCM à l'étape 3 ci-dessus.
7. Débranchez les câbles de la génératrice à la ligne
1 et la ligne 2 du contacteur du commutateur de
transfert.
8. Placez chaque câble de la ligne 1 et la ligne 2 à
travers l'ouverture du transformateur actuel. Un
câble par transformateur actuel.
9. Rebranchez les câbles de la génératrice à la ligne
1 et la ligne 2 sur le contacteur du commutateur
de transfert. Serrez en fonction des valeurs du
tableau de couples.
10. Branchez les fils du transformateur de courant aux
bornes « CT1 » et « CT2 » sur le tableau ACCM.
11. Installez le tableau Symphony
®
2. Connectez
les fils L1 et L2 (fils rouge et noir) sur le raccord
rapide du côté charge du contacteur du
commutateur de transfert. Consulter le diagramme
de câblage du commutateur de transfert pour la
trousse 6422.
12 Ensuite, suivez les instructions dans Raccords du
commutateur de transfert et configuration.
Raccords du commutateur
de transfert et
configuration
1. Assurez-vous que la génératrice se trouve dans la
position d’arrêt (OFF) (0). Retirez le fusible de 15
ampères du panneau électrique de la génératrice.
2. Branchez le conducteur à partir de la borne neutre du
commutateur de transfert à la borne NEUTRAL de la
génératrice. Consultez les étiquettes du panneau de
contrôle de la génératrice au sujet de l’identification des
bornes.
3. Branchez le conducteur à partir de la borne « GND » du
commutateur de transfert à la borne « GROUND » du
panneau de commande de la génératrice.
Assurez-vous que le conducteur de mise à la terre est
raccordé selon les normes, les réglementations et les
codes fédéraux, provinciaux et locaux applicables.
4. À l'aide des conducteurs d'une grosseur minimum de
14 AWG, branchez les bornes « UTILITY 240 VAC » du
commutateur de transfert aux bornes « 240 VAC » de
la génératrice à l’aide d’un connecteur bipolaire fourni
avec la génératrice.

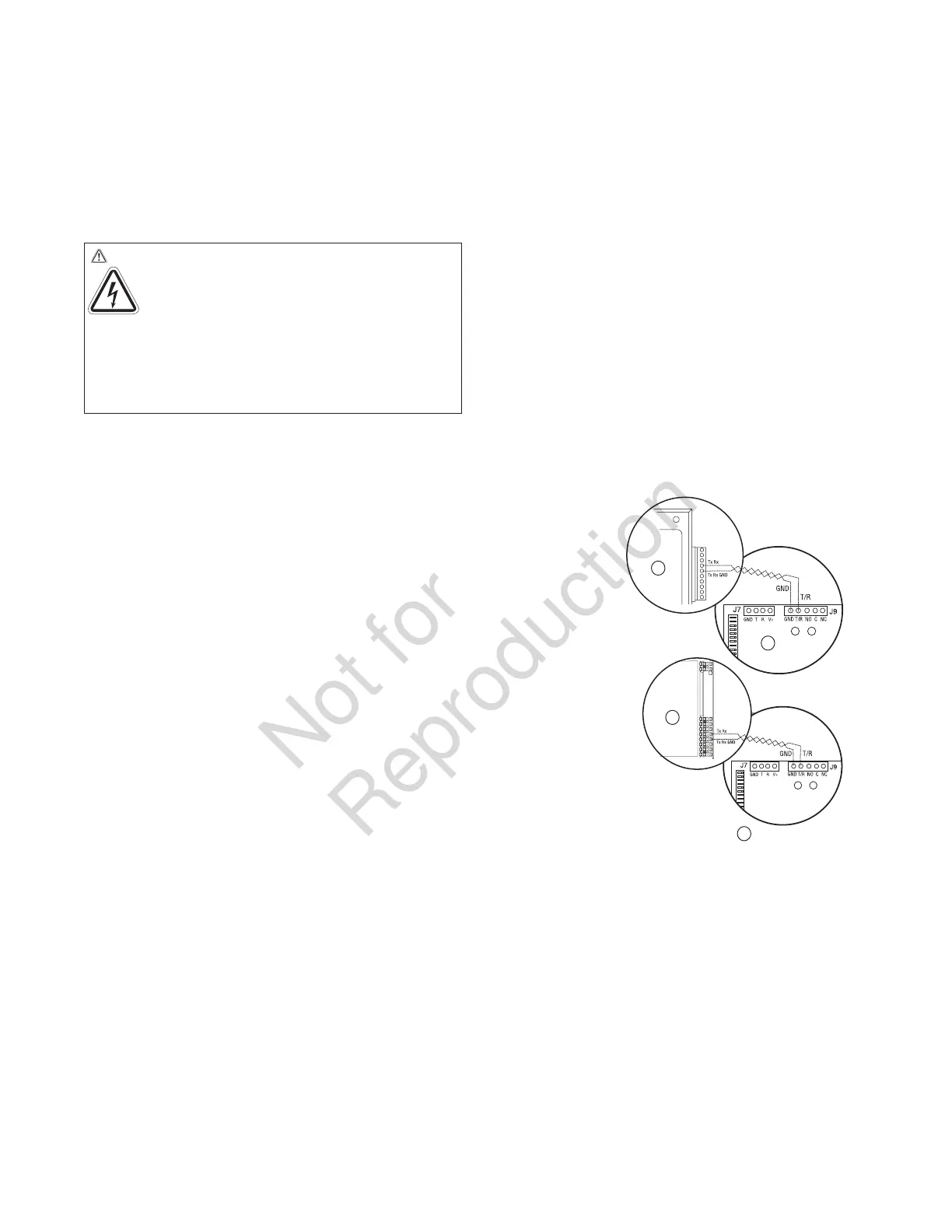

5. En utilisant des conducteurs en cuivre à paire torsadée
de 18 AWG, pas plus longs que 200 pi, 300 volts,
75 °C-90 °C, branchez les bornes « T/R » and « GND »
sur le tableau de commande du commutateur de
transfert (B) aux bornes « TxRx » et « TTxRx GND »
du tableau de commande de la génératrice (A) à l’aide
d'un connecteur de dix broches ou d'une borne à
huit broches. Faites le décompte vers l'emplacement
approprié de la broche sur le tableau de commande
de la génératrice, car un alignement visuel avec son
décalque peut être trompeur.
6. Serrez au couple approprié tous les raccords de
fils et attaches. Consultez l'étiquette à l'intérieur du
boîtier ou les valeurs énumérées dans les instructions
AVERTISSEMENT Risque de chocs électriques.
Une tension dangereuse du service public
ou d'une génératrice pourrait causer la mort
ou des blessures graves.
Retirez toutes les
sources d'alimentation de tension et suivez toutes
les instructions de débranchement électrique avant
d'effectuer toute tâche d'entretien. Vérifiez à l’aide
d’un appareil de mesure que l'alimentation a été
débranchée.
OU
A
B
A
B
