Configuration du système
Vous devez procéder aux étapes suivantes avant d’utiliser le
système :
•Si la génératrice est installée dans un endroit régulièrement soumis
à des températures en dessous de 40 °F (4 °C), sélectionner
une durée de réchauffement de 50 secondes en déplaçant
le cavalier JP2 (C) installé sur le tableau de commande du
commutateur de transfert de la position 20 vers la position 50.
•Réglez les commutateurs DIP DPSW1 (A) et DPSW2 (B) du tableau
de commande du commutateur de transfert à la valeur nominale
en kW de la génératrice résidentielle auxiliaire tel que décrit à la
section Réglage des commutateurs DIP.
Réglage des commutateurs DIP
Les commutateurs DIP servent à ajuster l’opération du tableau
de commande en fonction de la capacité de la génératrice. Les
commutateurs DPSW1 et DPSW2 sont réglés pour correspondre à
la valeur nominale totale du système en KW. Le commutateur DIP
DPSW1 (A) est doté d’unités de 1 000 watts; le commutateur DIP
DPSW2 (B) est doté d’unités de 10 000 watts.
Réglez les commutateurs DIP lorsque l'alimentation vers le
commutateur de transfert est coupée afin d'assurer une opération
appropriée du système de contrôle. Si les commutateurs DIP sont
réglés alors que l'alimentation vers le commutateur de transfert
est active, une réinitialisation de l'alimentation devra être effectuée
pour que les nouveaux réglages des commutateurs DIP prennent
effet. Une réinitialisation de l'alimentation s'effectue lorsque toute
l'alimentation est coupée vers le commutateur de transfert et que
l'alimentation est réactivée après 30 secondes.
REMARQUE : Un message d'erreur du commutateur de transfert
s'affiche sur le tableau de commande de la génératrice auxiliaire si
les commutateurs DIP ne sont pas réglés tel qu'indiqué ci-dessus.
REMARQUE Faites preuve d’une grande attention lors du
réglage des commutateurs DIP, car des dommages au tableau de
commande pourraient en résulter.
• Utilisez un crayon ou une petite pièce en plastique pour régler les
commutateurs DIP.
• N’utilisez JAMAIS un tournevis ou tout type d’objet métallique pour
régler les commutateurs DIP.
Pour régler correctement les commutateurs DIP, assurez-vous qu'un
seul commutateur DIP est réglé à la position « ON » (marche) pour
DPSW1 et un commutateur DIP pour DPSW2. Par exemple, sur une
génératrice de 20 kW, réglez le commutateur DIP 20 de DPSW2 à
la position « ON » (marche) et le commutateur DIP 0 de DPSW1 à la
position « ON » (marche). 20 000 plus 0 égale à 20 000 watts.
La position « On » des commutateurs DIP correspond au numéro
de commutateur sur le TABLEAU DE COMMANDE D'UN
COMMUTATEUR DE TRANSFERT, et non sur le commutateur.
Par exemple, pour une génératrice de 18 000 watts, réglez le
commutateur DIP 10 de DPSW2 à la position « ON ». Réglez le
commutateur DIP 8 de DPSW1 à la position « On ». 10 000 plus
8 000 égale 18 000 watts.
Ne réglez qu’un commutateur à la
position « ON » (MARCHE) sur les commutateurs DPSW1 et
DPSW2.
Reportez-vous au tableau suivant au sujet des sélections
appropriées des commutateurs.
AVIS
La densité de l’air étant moindre en haute altitude, la
puissance du moteur est donc réduite. En fait, la puissance du
moteur sera réduite de 3,5 % pour chaque 1 000 pieds (300 mètres)
au-dessus du niveau de la mer, et de 1 % pour chaque 10 °F (5,6 °C)
au-dessus de 77 °F (25 °C). Les génératrices se trouvant dans
ces conditions nécessitent que le commutateur de transfert soit
correctement programmé en fonction de cette baisse de puissance.

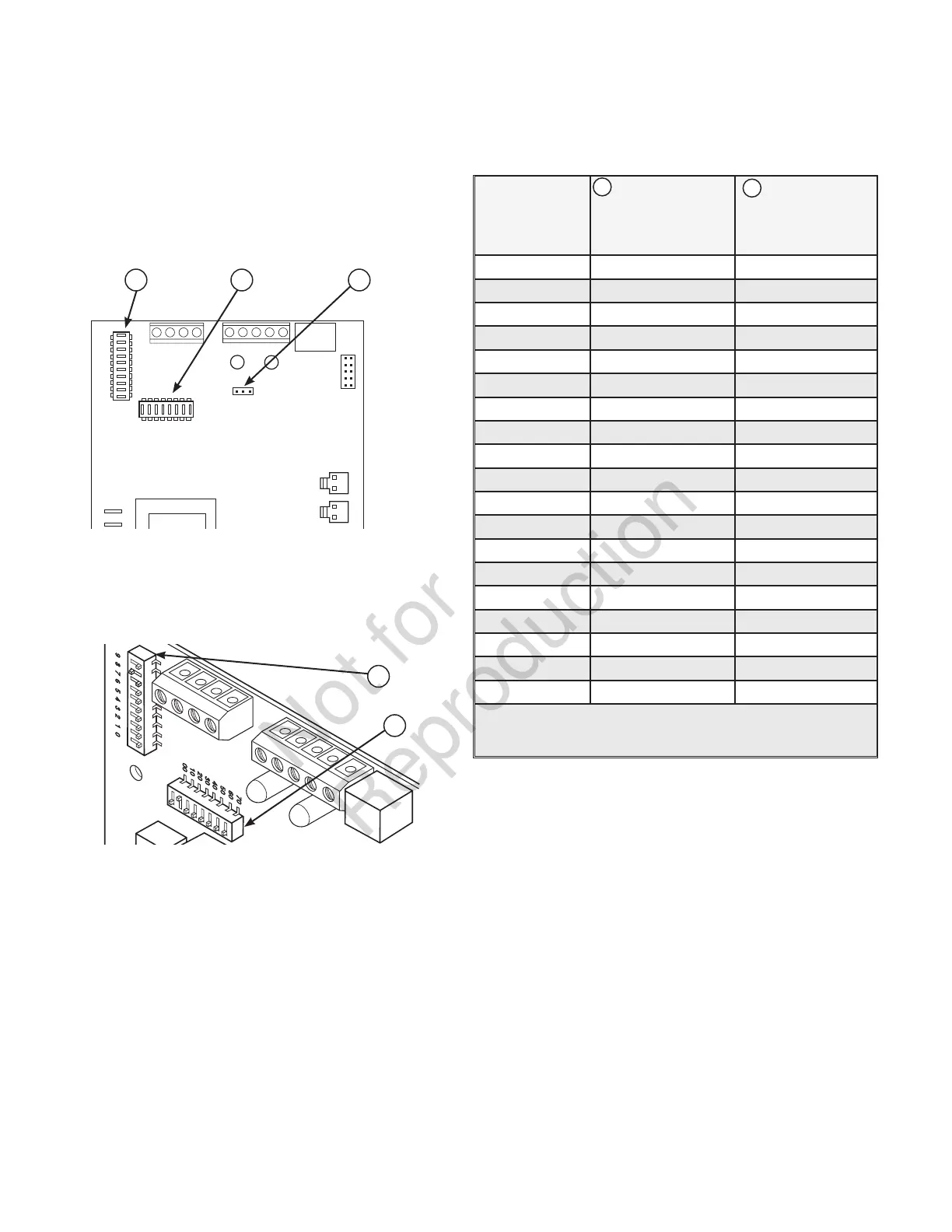

CT1
CT2
DPSW2
DPSW1
J6
CA B
A
B
Niveau de kW
de
la génératrice
Position « ON »
du commutateur
DIP
1 de DPSW
DPSW
Position « ON »
pour le 2
7 kW 7 0
8 kW 8 0
9 kW 9 0
10 kW* 0 10
11 kW* 1 10
12 kW 2 10
13 kW* 3 10
14 kW 4 10
15 kW 5 10
16 kW 6 10
17 kW 7 10
18 kW 8 10
19 kW 9 10
20 kW 0 20
30 kW 0 30
45 kW 5 40
48 kW 8 40
50 kW 0 50
60 kW 0 60
* Pour une génératrice d'une valeur nominale qui inclut 500 watts, arrondissez à
la valeur la plus basse
la plus près
(par exemple, 13,5 kW, réglez à 13 kW)
