Generador Portátil de 6200W
29
INSTALE EL JUEGO DE RUEDAS
El juego de ruedas está diseñado para mejorar el transporte del
generador.
NOTA: Este Juego de Ruedas no ha sido diseñado para ser usado
en la carretera.
Necesitará una llave de cubos con cubos de 1/2” o 13mm y unas
pinsas de punta para instalar el juego de ruedas.
Instale el Juego de Ruedas Como Sigue (Figura 11):
1. Coloque el fondo de la camilla del generador en una
superficie plana.Temporalmente, coloque la unidad en
bloques para ensamblarla fácilmente.
2. Deslice el eje a través de ambos soportes de montaje, en el
marco de la camilla, como se muestra.
3. Deslice una rueda en el eje.
NOTA: Asegúrese de instalar ambas ruedas con la válvula de aire
hacia el lado de afuera.
4. Coloque el e-ring en la ranura del eje.
5. Coloque un extremo de las pinzas de puntas de aguja en la
parte inferior del eje y el otro extremo de las pinzas en la
parte superior del e-ring.Asiente el e-ring cerrando las
pinzas.
6. Repita los pasos 3 por 5 para asegurar la segunda rueda.
7. Remueva los bloques temporales.
8. Coloque los aisladores de vibraciones en el segmento de
soporte con dos tornillos prisioneros de 30 mm y una
tuercsa prisionera.
9. Para ayudar la asamblea de pierna de apoyo, el generador del
descanso en la cuna, el fin de motor hacia abajo. Quite el
hardware existente del monte izquierdo de la vibración de la
unidad con 13 mm llave inglesa. Use el mismo hardware para
conectar la pierna de apoyo.
10. Conecte el otro lado de la pierna de apoyo con un 20 mm
tornillo de la tapa y nuez de cerradura. Descanse el
generador en la pierna de ruedas y apoyo.
11. Verifique que todas las piezas estén apretadas y las llantas
estén infladas al valor marcó en la llanta o dentro de 15 y
40 psi.
Pata de Apoyo
Tuercas
Eje
Arandela
Rueda
E-Ring
Tornillos
Tuercas
Tornillos
Aisladores de Vibraciones
Use hardware existente
para conectar el lado
izquierdo de pierna de
apoyo a la unidad

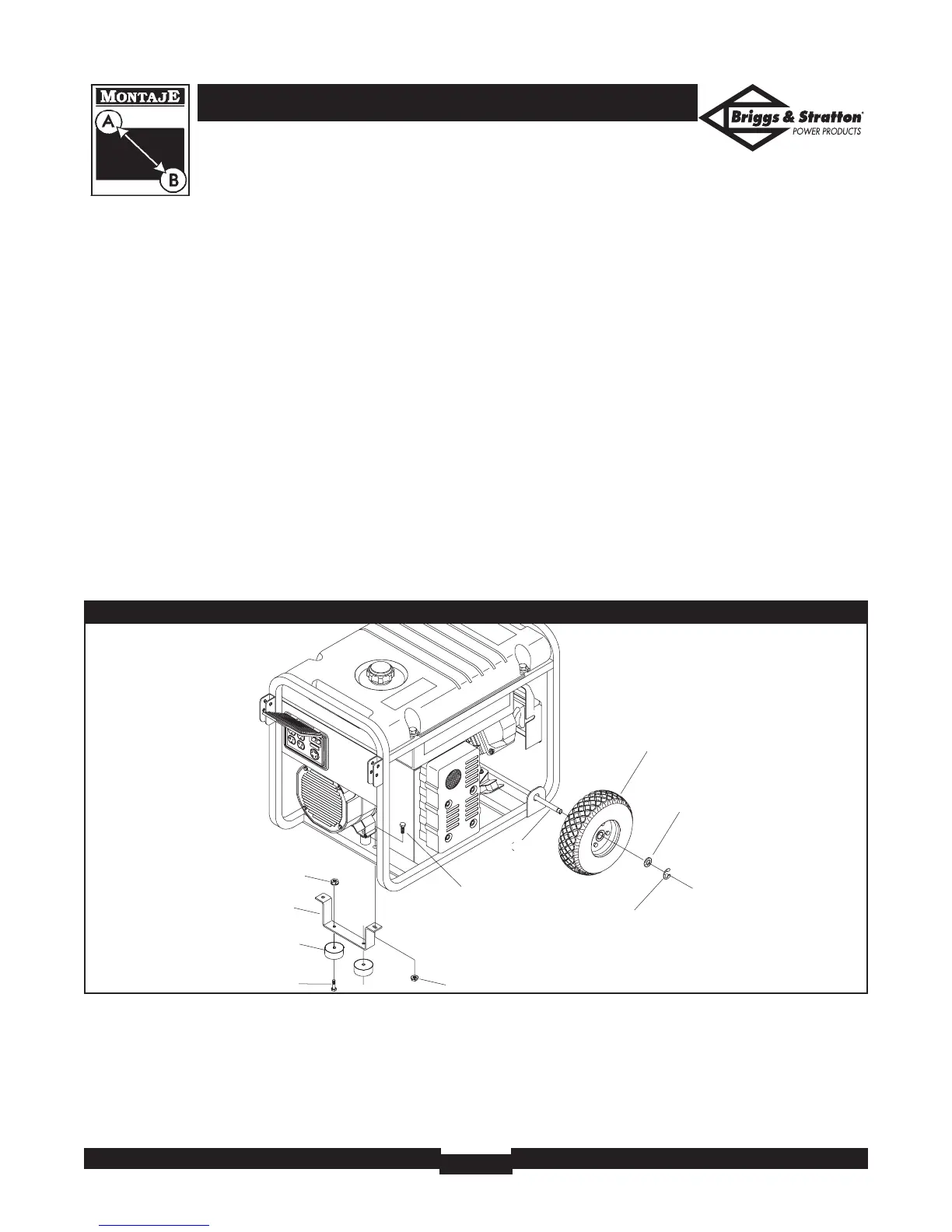

Figura 11 — Instale el Juego de Ruedas
