Fonctions et commandes
Lisez ce manuel d’utilisation et les règles de sécurité avant d’utiliser votre génératrice.

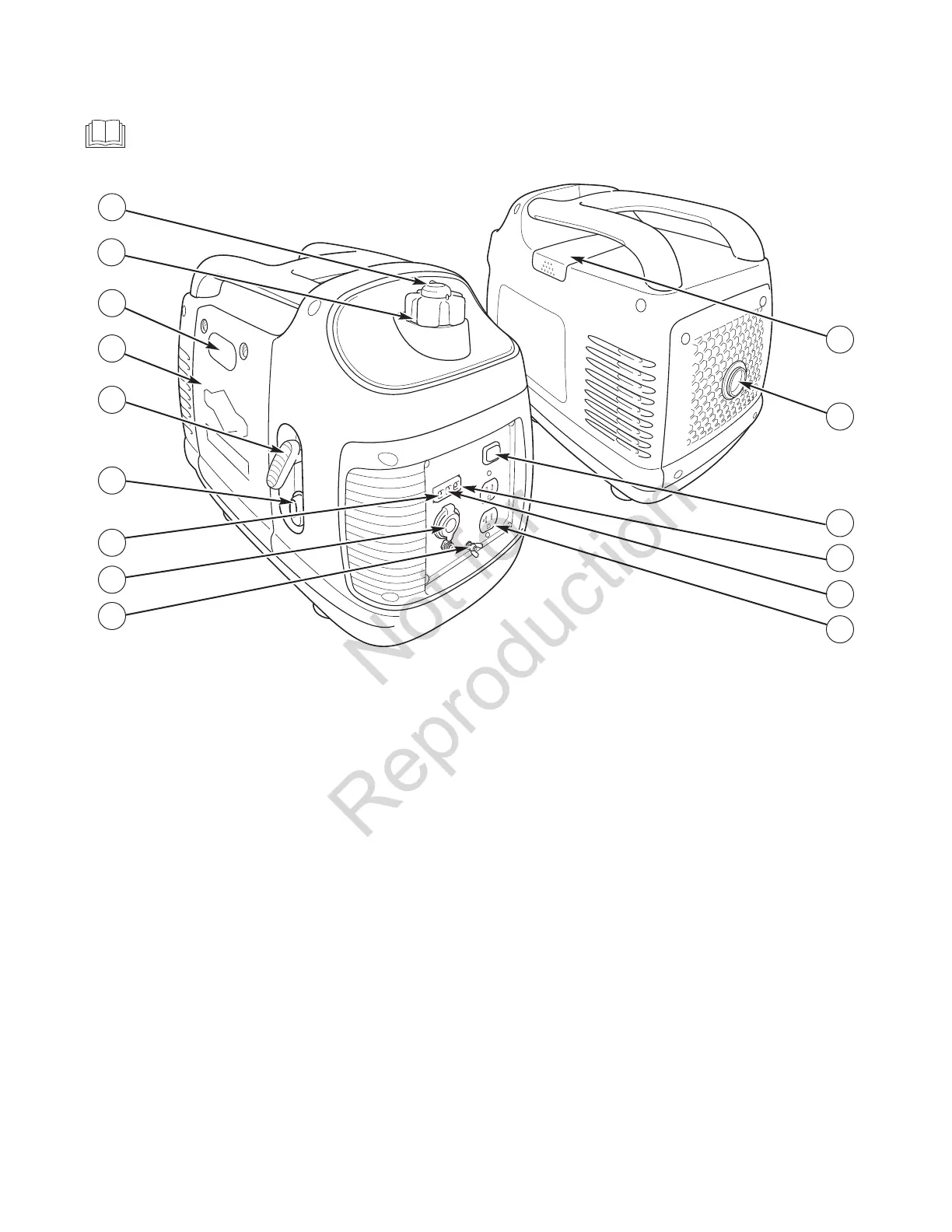

Comparez cette illustration à votre génératrice pour vous familiariser avec l’emplacement des diverses commandes et
réglages. Conservez ce manuel à des fins de référence.
A - Levier d’évent du bouchon du réservoir d’essence —
Tournez le levier d’évent à la position « ON »lors de
l’utilisation de la génératrice. Replacez à la position
« OFF » lorsque la génératrice n’est pas utilisée.
B - Réservoir de combustible — Capacité de 3,7 L
(1.0 gallons américains).
C - Levier d’étrangleur — Utilisé lors du démarrage à froid
d’un moteur.
D - Couvercle latéral d’entretien — Enlevez ce couvercle pour
accéder au filtre à air et à l’orifice de remplissage d’huile.
E - Lanceur — Utilisé pour le démarrage du moteur.
F - Interrupteur du moteur – Réglez cet interrupteur sur
« On » avant d’utiliser le lanceur. Réglez l’interrupteur à
la position « Off » pour arrêter le moteur. Mettez
également la vanne de combustible en marche et en
arrêt.
G – Indicateur de sortie — Une DEL verte s’allume lorsque
la génératrice fonctionne correctement et génère de
l’alimentation aux prises.
H – Prise de 12 V CC — Utilisez cette prise avec les câbles
de charge de batterie pour recharger une batterie de
12 volts. Cette prise est protégée par un disjoncteur avec
bouton-poussoir de réenclenchement.
J - Fixation de mise à la masse — Consultez l’agence
compétente de votre région au sujet des exigences de
mise à la masse.
K - Prises doubles de 120 volts C.A., 20 ampères —
Peuvent être utilisées pour alimenter les circuits
d’éclairage, les électroménagers, les outils et les moteurs
de 120 volts C.A., 20 ampères, monophasés, 60 Hz.
L – Alarme de surcharge — Une DEL rouge s’allume et
coupe l’alimentation vers les prises lorsque la génératrice
est surchargée.
M – Indicateur de niveau bas d’huile — Une DEL jaune
s’allume lorsque le niveau d’huile de la génératrice est
inférieur à un niveau préréglé.
N - Interrupteur POWERSMART — Utilisez cet interrupteur
pour activer et désactiver le mode POWERSMART.
P - Silencieux pare-étincelles — Le silencieux
d’échappement réduit le bruit du moteur et est muni d’un
écran pare-étincelles.
R - Couvercle supérieur d’entretien — Enlevez ce couvercle
pour accéder à la bougie d’allumage.
Articles non montrés:
Étiquettes d'identification — Indique les numéro de modèle,
de révision et de série de la génératrice. Veuillez avoir ces
renseignements sous la main lors d’appel de service.
Filtre à air (situé sous le couvercle d’entretien) — Protège le
moteur en filtrant la poussière et les débris dans la prise d’air.
Bouchon de remplissage d’huile (situé sous le couvercle
d’entretien) – Vérifiez le niveau d’huile et remplir l’huile à
moteur ici.
10 BRIGGSandSTRATTON.COM
E
F
M
K
A
G
N
P
L
J
H
C
B
D
R
