15
pl
Budowa i elementy obsługowe
Porównać Ilustrację 1 z poniższą tabelą.
UWAGA: Rysunki i ilustracje zostały zamieszczone w niniejszej
instrukcji wyłącznie w celach informacyjnych i mogą być inne od
rzeczywistego wyglądu urządzenia posiadanego przez użytkownika.
Pytania należy kierować do sprzedawcy.
Obsługa
Przed uruchomieniem
Przed każdym uruchomieniem należy przeprowadzić poniższe kontro-
le i przeprowadzić wymagane serwisowanie:
1. Sprawdzić ciśnienie w oponach; w razie potrzeby dopompować
lub spuścić powietrze do 15 PSI z przodu i 12 PSI z tyłu.
2. Sprawdzić czy osłony, deflektory i pokrywy są na swoim miejscu
i właściwie zamocowane.
3. Sprawdzić olej w silniku i dolać w razie potrzeby. Zapoznać się z
częścią “Jak sprawdzić/uzupełnić olej”.
4. Ustawić fotel w najwygodniejszej pozycji. Zapoznać się z częścią
“Regulacja fotela operatora”.
5. Sprawdzić, czy regulator ostrzy działa swobodnie. Jeśli pedały
ostrzy są do końca wciśnięte, dźwignię ostrzy można przesunąć
ręcznie z położenia "WŁ." (ON) do położenia "WYŁ." (OFF), aby
zatrzymać ostrze.
6. Sprawdzić mechanizm blokady biegu wstecznego. Przy wciśnię-
tych pedałach ostrzy, dźwignia zmiany biegów nie powinna prze-
sunąć się w położenie biegu wstecznego.
7. Wyczyścić zewnętrzne powierzchnie zespołu tnącego i silnika z
nagromadzonych zanieczyszczeń, trawy, oleju, itd. Siatka filtra
wlotu powietrza i żeberka chłodzące powinny być zawsze czyste.
8. Dolać paliwo do zbiornika paliwa. Zapoznać się z częścią “Jak
uzupełniać paliwo”.
Zalecenia dotyczące oleju
Aby osiągnąć najlepszą wydajność silnika zaleca się stosowanie ole-
jów firmy Briggs & Stratton z certyfikatem gwarancji. Dopuszczalne
jest stosowanie innych wysokiej jakości olejów detergentowych klas
SF, SG, SH, SJ lub wyższych. Nie używać dodatków specjalnych.

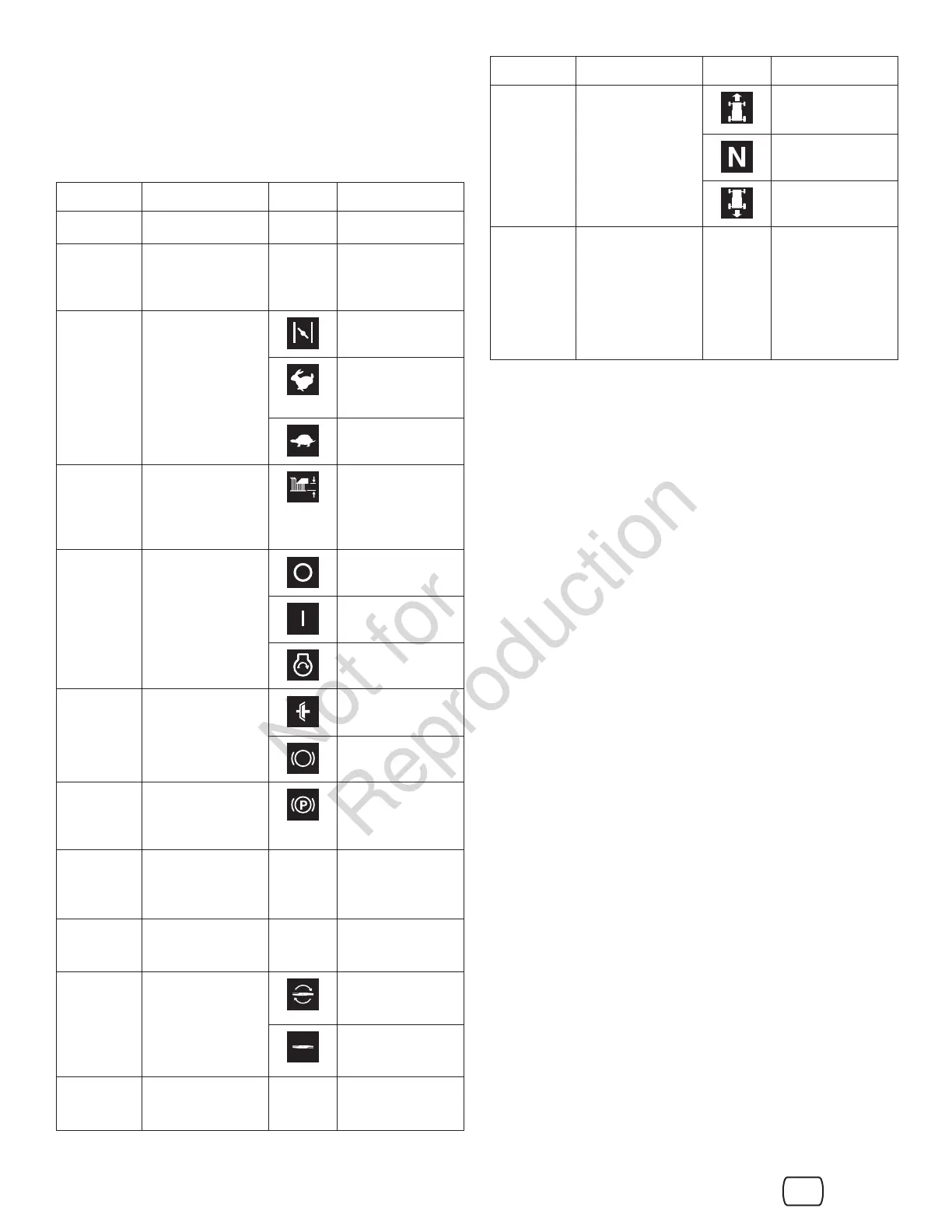

Odnośnik
Opis
Ikony Definicja ikony
A
Fotel operatora
-- --
B
Zbiornik paliwa
-- --
C
Dźwignia stero-
wania prędkością
obrotów silnika –
reguluje prędkość
obrotów silnika.
Ssanie włączo-
ne (zamknięte)
Szybka pręd-
kość obrotów
silnika
Mała prędkość
obrotów silnika
D
Dźwignia regulacji
wysokości cięcia
(niewidoczna) -
reguluje wysokość
cięcia
Wysokość
koszenia
E
Włącznik zapłonu
(niewidoczny) -
uruchamia silnik
Silnik wyłączony
Silnik włączony
(pracuje)
Zapłon silnika
F
Pedał sprzęgła/
hamulca - włącza
sprzęgło i hamulec
Sprzęgło załą-
czone
Hamulec jest
włączony
G
Zaczep hamulca
postojowego - blo-
kuje hamulec
Hamulec posto-
jowy jest włą-
czony
H
Pedał ostrza -
blokuje dźwignię
ostrza kosiarki w
pozycji załączenia
-- --
I
Pokrywa rozdrab-
niacza
-- --
J
Dźwignia ostrza
- włącza ostrze
kosiarki
Ostrze kosiarki
załączone
Ostrze kosiarki
odłączone
K
Kierownica - steru-
je kierunkiem jazdy
maszyny
-- --
Odnośnik
Opis
Ikony Definicja ikony
L
Dźwignia zmiany
biegów - umożliwia
wybór prędkości i
kierunku jazdy
Prędkość jazdy do
przodu
Neutralny (bez
jazdy)
Prędkość jazdy
do tyłu
M
Dźwignia ominię-
cia blokady jazdy
wstecz (niewi-
doczna) - czasowo
umożliwia działanie
ostrza kosiarki przy
włączonym biegu
wstecznym
-- --
