56
Note: Desserrer les boulons pré-
attachés sur la fixation du
brûleur avant de passer à
l'étape 12.

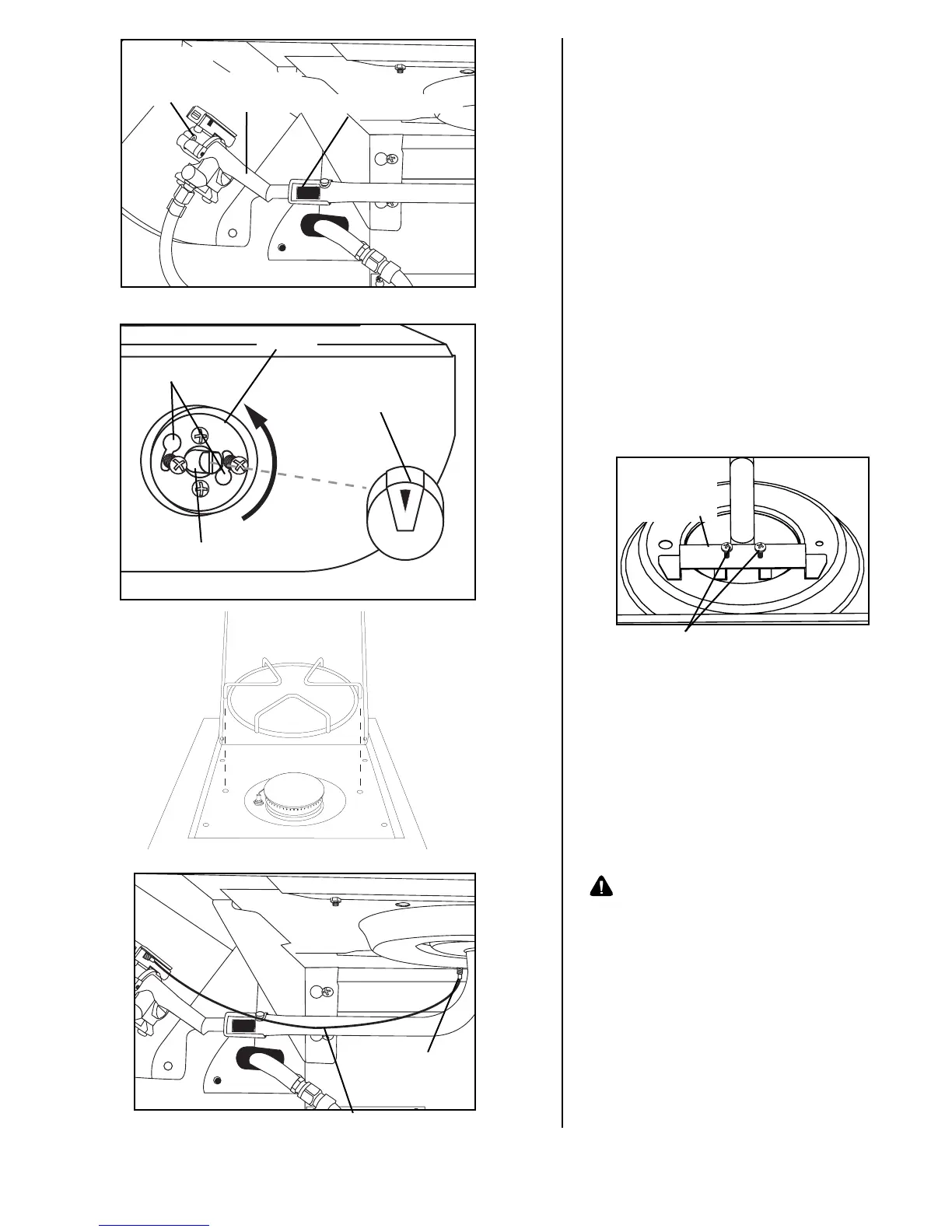

Étape 12
Insérer la valve du brûleur d'appoint
dans l'orifice situé sur la base du
brûleur et bien l'appuyer au fond.
Faire pivoter la valve dans le sens
antihoraire pour la fixer en place avec
les orifices. Puis serrer fermement les
boulons pré-attachés. Installer le
bouton de contrôle du brûleur
d'appoint sur la tige reliée à la valve.
Note: Serrer les boulons de fixation
du brûleur fermement.
Étape 13
Placez la grille du brûleur latéral sur la
tablette du brûleur latéral.
Étape 14
Fixez le fil de l'allumeur du brûleur
droit à l'électrode comme illustré.
MISE EN GARDE:
Ne jamais utiliser le gril sans
avoir vérifié les fuites de
raccords de gaz et des boyaux.
Voir la section « Vérification
des fuites » du manuel pour
obtenir les procédures
adéquates.
Biseau
Bouton de commande
brûleur latéral
Valve du Brûleur Latéral
Orificies
Fil d'allumeur du brûleur latéral
Electrode
Soupape
du Brûleur
Latéral
Venturi du Brûleur
Buse de
Soupape
Boulons de
fixation du
brûleur
Boulons pré-attachés
