Étape 7

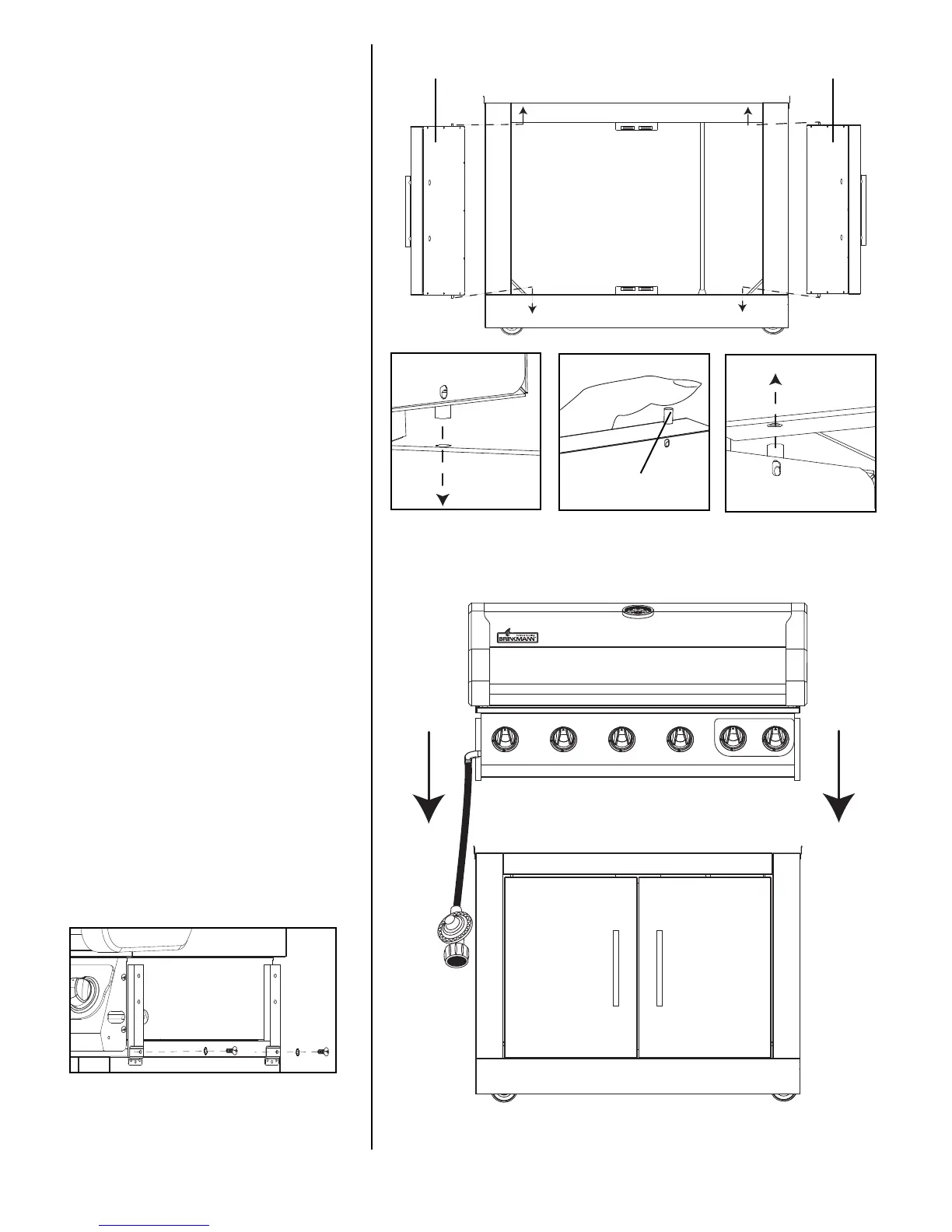

Pour installer les portes au chariot,
insérez la tige inférieure de porte
dans l'orifice situé sur la base du
chariot, comme illustré à la figure 1,
puis appuyez sur le ressort
supérieur de la porte, voir figure 2,
et alignez-le avec l'orifice de
l'équerre de renfort supérieur du
chariot et glissez en place comme
illustré à la figure 3.
Note: Au moment de l'étape 8,
soulevez le corps principal
du barbecue des panneaux
avant et arrière pour éviter
les blessures aux doigts et
aux mains.
Étape 8
Avec l'aide d'un ami, déposez
l'assemblage du corps principal
du barbecue sur le chariot. Alignez
les orifices de boulon situés sur
le corps principal du barbecue
en utilisant quatre boulons
M6 X 12 mm (noirs) et quatre
rondelles en étoile.
57
Ressort
supérieur
Assemblage de
la porte gauche
Assemblage de
la porte droite
Figure 2Figure 1 Figure 3
