MANUAL DE INSTALACIÓN
INSTALACÍON
151515
ARMARIO
CON ARMAZÓN

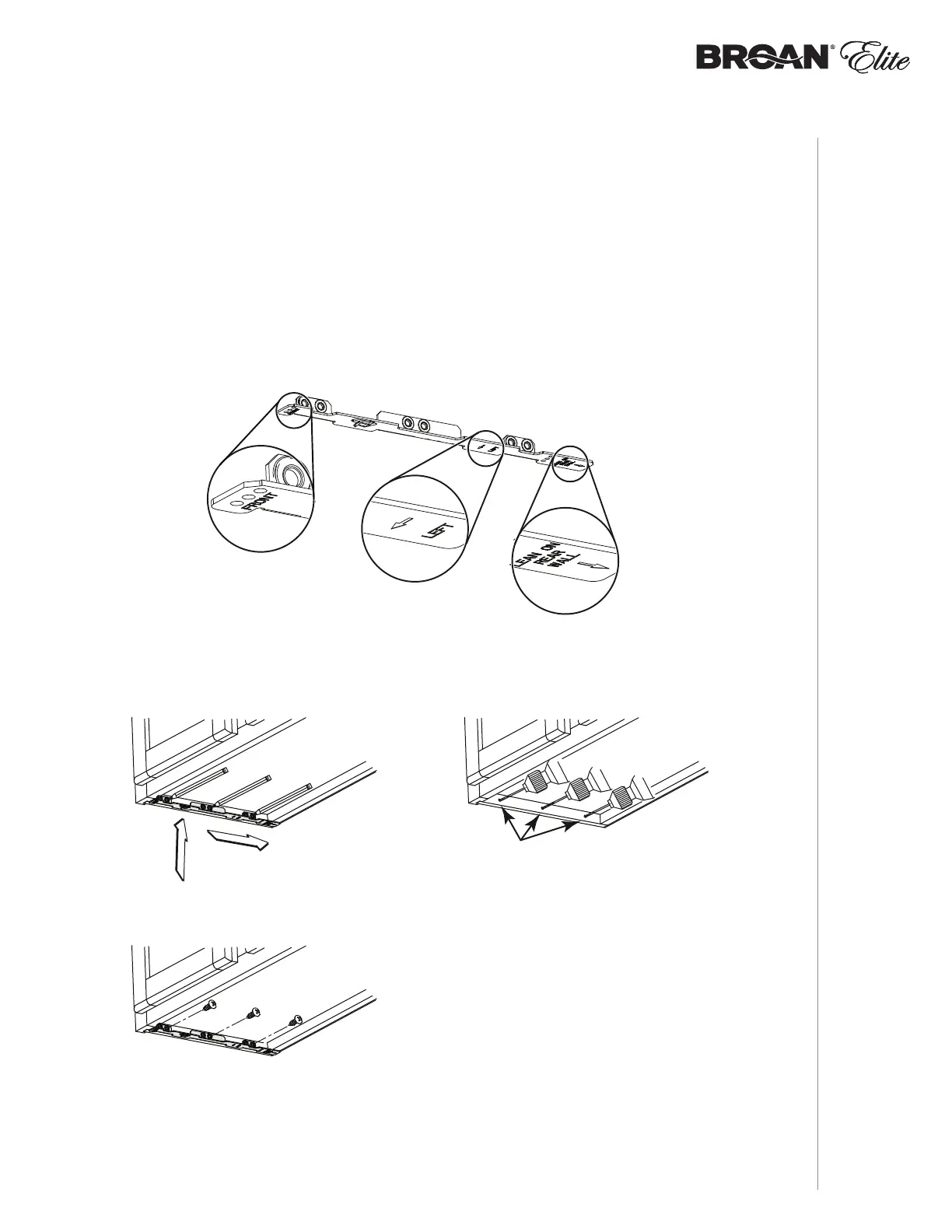

Consulte las marcas de los soporte para establecer el lado y la orientación correctos de la
instalación (marcas en inglés solamente: front = parte delantera, left = izquierda, lean on
rear wall = apoyar contra la pared trasera).
Acople el soporte correspondiente a la armazón lateral del armario colocando la parte
de atrás del soporte contra la pared. Use un lápiz para marcar 3 orificios (hay 6 orificios
pero sólo se necesitan 3).
Retire el soporte. Use una broca de 7/64” para taladrar 3 orificios donde los marcara.
Una el soporte al armazón lateral con un destornillador Phillips y 3 tornillos para
madera n.° 8 x 5/8” provistos. Repita la operación en el otro lado del armazón.
7/64”
XY
Z
7 ] Instale los soporte de instalación adecuados según el tipo de armario (con armazón o sin
armazón). Véase abajo
4 ] Taladre un orificio piloto de 1/8” de diámetro para el cableado de la vivienda, en el punto B
de la plantilla.
5 ] Use un lápiz afilado o una broca de 1/8” para marcar los puntos para los orificios de acceso
de los conductos (16 puntos para un conducto redondo de 7”, o 4 puntos en las esquinas
para un conducto rectangular). Retire la plantilla.
6 ] Dibuje el borde de la evacuación de salida uniendo los puntos (16 puntos para un conducto
redondo de 7” y 4 puntos para un conducto rectangular), corte la abertura en la parte inferior
del armario (salida vertical) o en la pared (salida horizontal). Taladre el orificio para el cableado
de la vivienda usando un serrucho de calar de 1½” centrándolo en el orificio piloto hecho en
la etapa 4.
