MANUAL DE INSTALACIÓN
INSTALACÍON
171717
Instale la campana (Soporte EZ1)
1 ] Lleve el cable de alimentación de la vivienda del tablero de servicio al lugar de la campana.

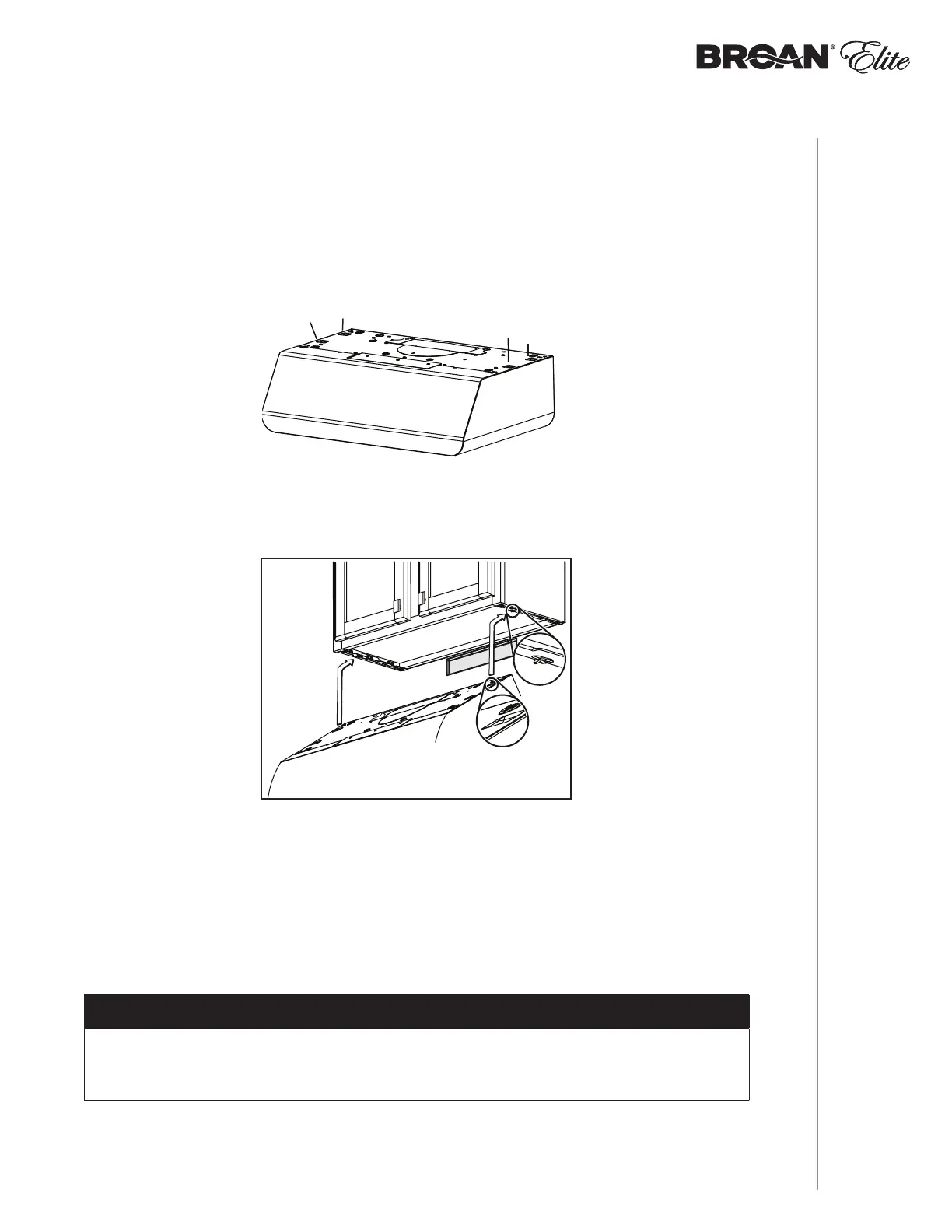

2 ] Hay 2 pares de orificios rebajados en cada lado de la parte superior de la campana (en la
parte trasera: A y B, en la parte delantera C y D en la ilustración de abajo); estos orificios
permiten colgar la campana a los soportes (instalados previamente).
3 ] Cuelgue provisionalmente la campana de los soportes por medio de los dos (2) ORIFICIOS
TRASEROS rebajados (A y B). Mientras sujeta la campana, lleve el cable de alimentación
de la vivienda hasta la campana a través de la descarga de presión instalada previamente
en la etapa 9 en la página 11.
4 ] Desenganche los orificios traseros de los soportes y cuelgue la campana por medio de los
dos (2) ORIFICIOS DELANTEROS rebajados (C y D). Mientras sujeta la campana, pase a
la etapa 6.
5 ] Cuelgue la campana a los soportes usando los dos (2) ORIFICIOS DELANTEROS
rebajados (C y D). Mientras sujeta la campana, apriete una descarga de presión adecuada
de 1/2” de diámetro (no incluida) al cable de alimentación, después inserte la descarga de
presión en el orificio punzonado.
6 ] Conecte los conductos a la campana y use cinta adhesiva metálica para sellar las juntas.
Asegúrese de que el conjunto de la clapeta (o la placa del conducto redondo) entra en el
conducto y que la clapeta se abre y se cierra sin dificultad.
A
C
B
D
INSTALACIÓN CON SALIDA HORIZONTAL
INSTALACIÓN CON SALIDA VERTICAL Y INSTALACIÓN SIN CONDUCTOS
OTA: N El procedimiento siguiente se aplica a las instalaciones en armarios con armazón y sin
armazón.
A
B
INSTALACIÓN CON CONDUCTOS ÚNICAMENTE
NOTA: Refiérase a la página siguiente para las últimas etapas de estas instrucciones.
