MANUAL DE INSTALACIÓN
INSTALACÍON
212121

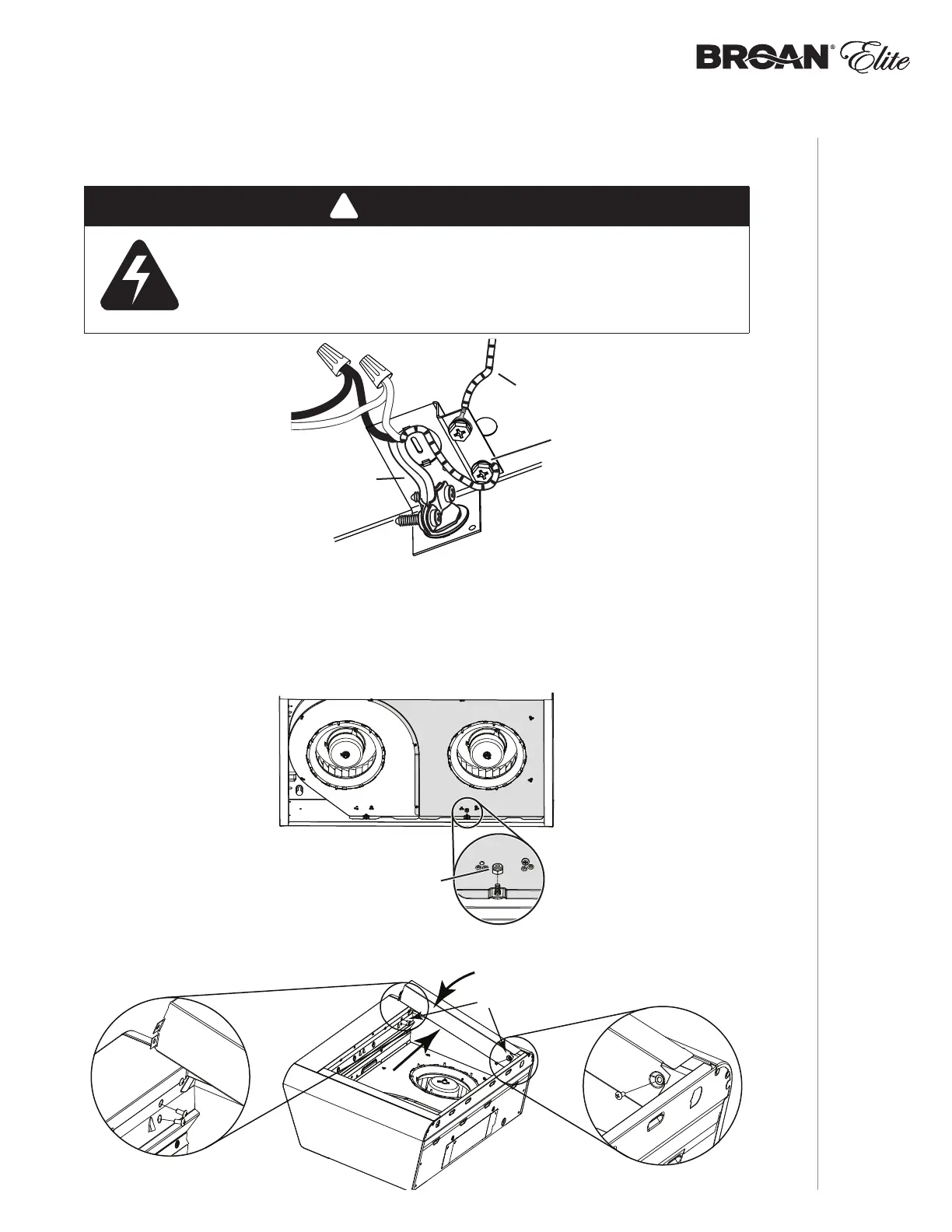

Conecte el cableado
!
ADVERTENCIA
Riesgo de descarga eléctrica. El cableado eléctrico debe hacerlo
personal cualifi cado de acuerdo con los códigos y normas aplicables.
Antes de conectar los hilos, corte la corriente en el tablero de servicio
y bloquee éste para evitar que se ponga en marcha accidentalmente.
HILO DE TIERRA
DE LOS MOTORES
CABLE DE
ALIMENTACIÓN
DE LA VIVIENDA
TORNILLO
DE TIERRA
1 ] Conecte el cable de alimentación de la vivienda al cableado de la campana: El hilo NEGRO
con el NEGRO, el BLANCO con el BLANCO y el VERDE o el hilo pelado con el tornillo
VERDE de tierra.
2 ] Reinstalar la placa de cubierta del ventilador (parte sombreada de la ilustración de abajo) utilizado
la tuerca de bloqueo y los tornillos previamente quitados en las etapas 4 y 7 en la página 10.
Prestar atención a la ubicación del tornillo 1, desde el punto de vista de la parte trasera de la
campana, su ubicación debe ser a la derecha de la tuerca de bloqueo (vease el recuadro).
3 ] Vuelva a instalar las piezas de relleno siguiendo las etapas que se ilustran abajo.
TUERCA DE
BLOQUEO
PARTE TRASERA
DE LA CAMPANA
1
2
3
45
6
7
1
c
d
e
