MDF 25 L Istruzioni di installazione e uso MDF 25L (rev.1-01/2016)
brofer.it pag. 4/7

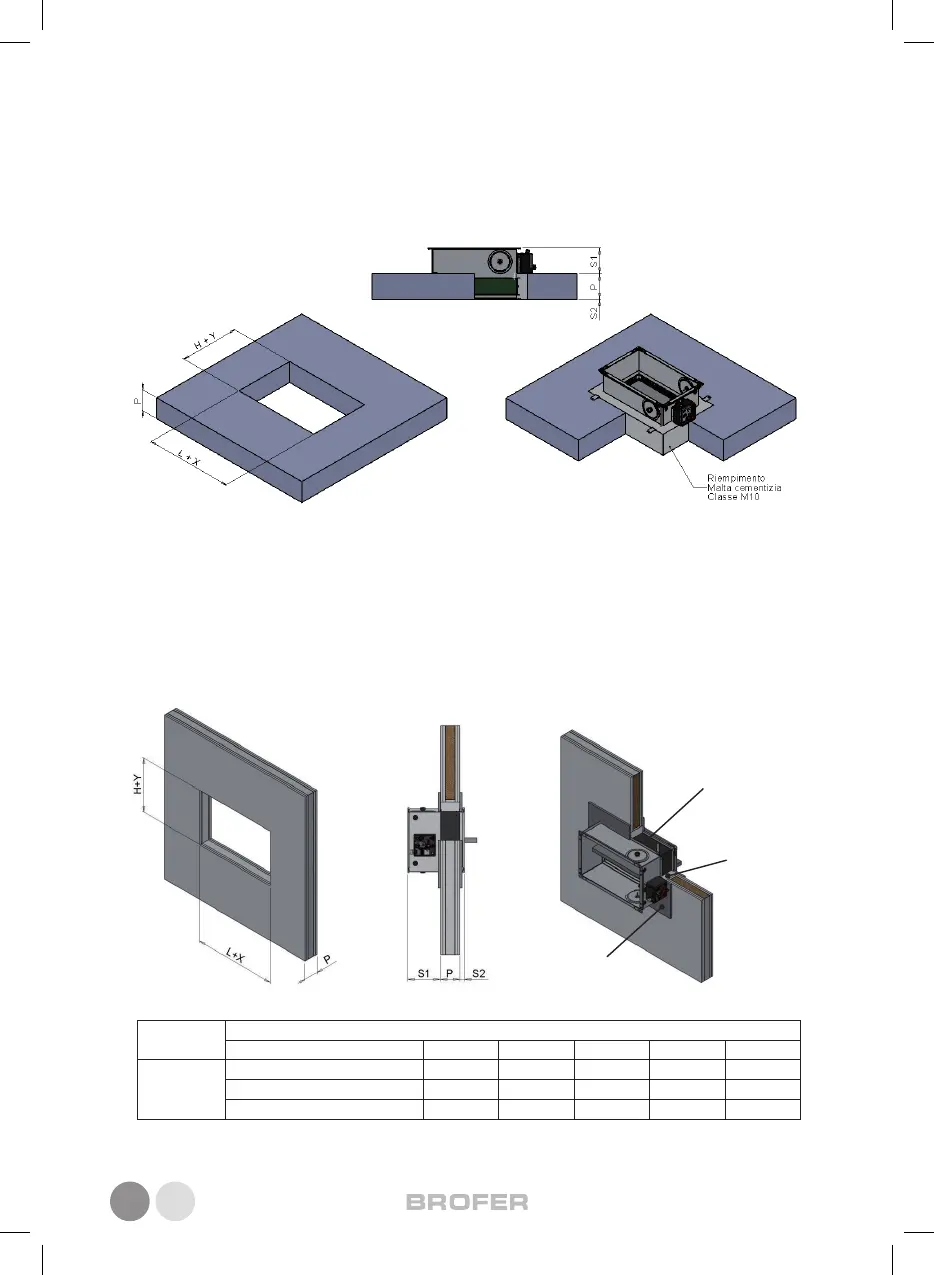

INSTALLAZIONE A SOLAIO
1 – Prima di procedere con l’installazione, verificare l’integrità della serranda, il corretto posizionamento dell’otturatore in
posizione di chiusura e il funzionamento del comando
2 – Prevedere un’apertura sul solaio (fig.1A) avente dimensioni maggiorate rispetto alle dimensioni nominali della
serranda (vedi tabella 1 in base al tipo di installazione scelto).
3 - Posizionare al centro dell’apertura la serranda facendo attenzione che il piano contenente la pala in posizione di
chiusura sia parallelo alla solaio e rispettare le sporgenze indicate in fig.2 – tabella 1
4 – Fissare la serranda al solaio con le apposite staffe, successivamente riempire con malta cementizia classe M10 per
l’installazione.
INSTALLAZIONE IN PARETE LEGGERA
1 – Prima di procedere con l’installazione, verificare l’integrità della serranda, il corretto posizionamento dell’otturatore in
posizione di chiusura e il funzionamento del comando
2 – Prevedere un’apertura sulla parete (fig.1A) avente dimensioni maggiorate rispetto alle dimensioni nominali della
serranda (vedi tabella 1 in base al tipo di installazione scelto).
3 – Applicare la fascia termoespandente su tutto il perimetro della serranda. Posizionare al centro dell’apertura la
serranda e facendo attenzione che la pala in posizione di chiusura sia parallela alla parete. Mantenere l’asse di rotazione
della pala orizzontale come da prove eseguite. Rispettare le sporgenze indicate in fig.2A – tabella 1
4 – Fissare la serranda alla parete con le apposite staffe, successivamente riempire con malta cementizia classe M10 e
tamponare da entrami i lati della parete con del cartongesso sp. 12,5mm (fig.3A).
Tipo
Serranda
Tabella 1
Installazione Certificata P (mm) S1 (mm) S2 (mm) Quota X Quota Y
MDF 25 L
Parete Gasbeton - Standard 100 175 25 120 120
Solaio Gasbeton - Standard 150 150 0 120 120
Parete Leggera - Cartongesso 100 175 25 100 100
Tamponamento in
Cartongesso
sp.12,5mm
Riempimento
Malta cementizia
Classe M10
Fascia perimetrale
termoespandente
Fig. 1A
Fig. 2A
Fig. 3A
Fig. 1A
Fig. 2A
Fig. 3A
