MDF 25 L Istruzioni di installazione e uso MDF 25L (rev.1-01/2016)
brofer.it pag. 5/7
SUGGERIMENTI
Dopo l’istallazione si consiglia di eseguire un test di funzionamento verificando la corretta rotazione della pala e
l’efficienza del comando (sia manuale che motorizzato). Esso può essere eseguito nella versione manuale riarmando,
con l’apposita leva, la serranda e premendo il pulsante di test simulandone così il funzionamento.
Nella versione motorizzata agire sulla levetta del fusibile termoelettrico.
FUNZIONAMENTO COMANDI
Comando manuale
Riarmo:
- Dalla posizione di sblocco (fig.4),dove l’indicatore sulla leva di riarmo è posizionato sul simbolo ] - [ , ruotare la
leva in senso orario di 90° assicurandosi che il comando si blocchi in posizione di apertura (fig.5) , l’indicatore sulla
leva è posizionato sul simbolo] I [.
Chiusura manuale:
- Agire sul pulsante evidenziato in fig.6.
Comando manuale con elettromagnete
Riarmo:
- Attivare lo stato dell’elettromagnete aprendo o chiudendo il circuito di alimentazione dello stesso a seconda se il
modello di elettromagnete è normalmente eccitato o diseccitato (schema collegamento elettrico a pag.6).
- Sollevare la leva metallica (fig.7) presente sul carter del gruppo comando fino al suo arresto.
- Riarmare la serranda come indicato nel paragrafo precedente
Chiusura manuale:
- Agire sul pulsante di test evidenziato in fig.6
Chiusura con elettromagnete normalmente eccitato:
- Alimentare l’elettromagnete (per eseguire un test di funzionamento sganciare l’alimentazione).
Chiusura con elettromagnete normalmente diseccitato:
- Interrompere l’alimentazione dell’elettromagnete (per eseguire un test di funzionamento agganciare
l’alimentazione).
Comando con servomotore
Riarmo:
- Inserire nell’alloggiamento presente sul servomotore l’apposita chiavetta fornita in dotazione e ruotarla in senso
orario portando l’indicatore in posizione 90°
- Eseguire una rotazione veloce in senso antiorario per bloccare il servomotore in posizione di apertura
Chiusura manuale:
- Inserire nell’alloggiamento presente sul servomotore l’apposita chiavetta fornita in dotazione e ruotarla in senso
antiorario per circa ½ giro in modo da azionare il ritorno a molla che porterà in automatico il servomotore in
posizione di chiusura e il relativo indicatore in posizione 0°
Chiusura motorizzata:
- Agire sulla levetta del fusibile termoelettrico posizionato di fianco al servomotore o interrompere l’alimentazione

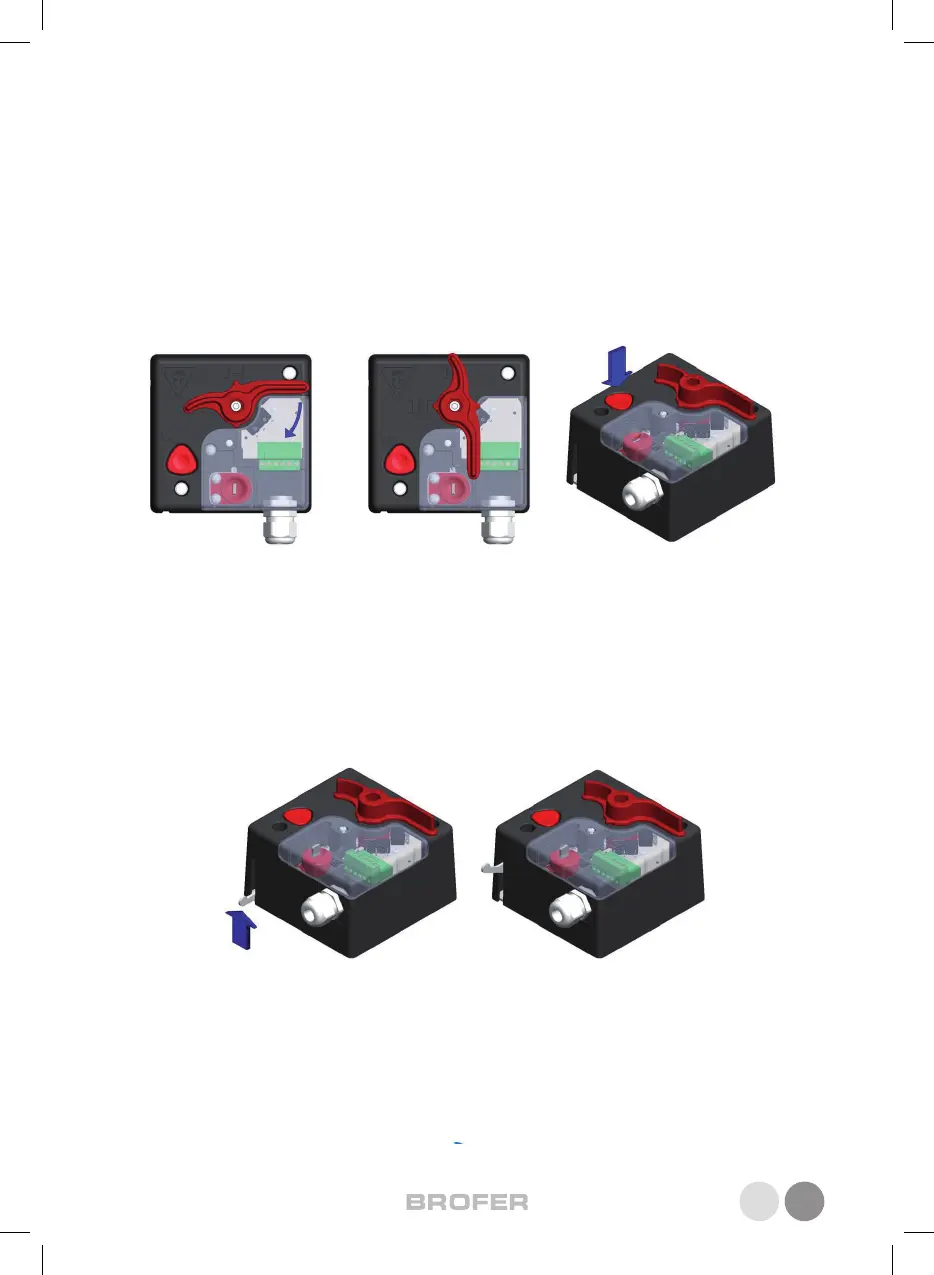

Fig. 4
Fig. 5
Fig. 6
Fig. 7
Fig. 8
