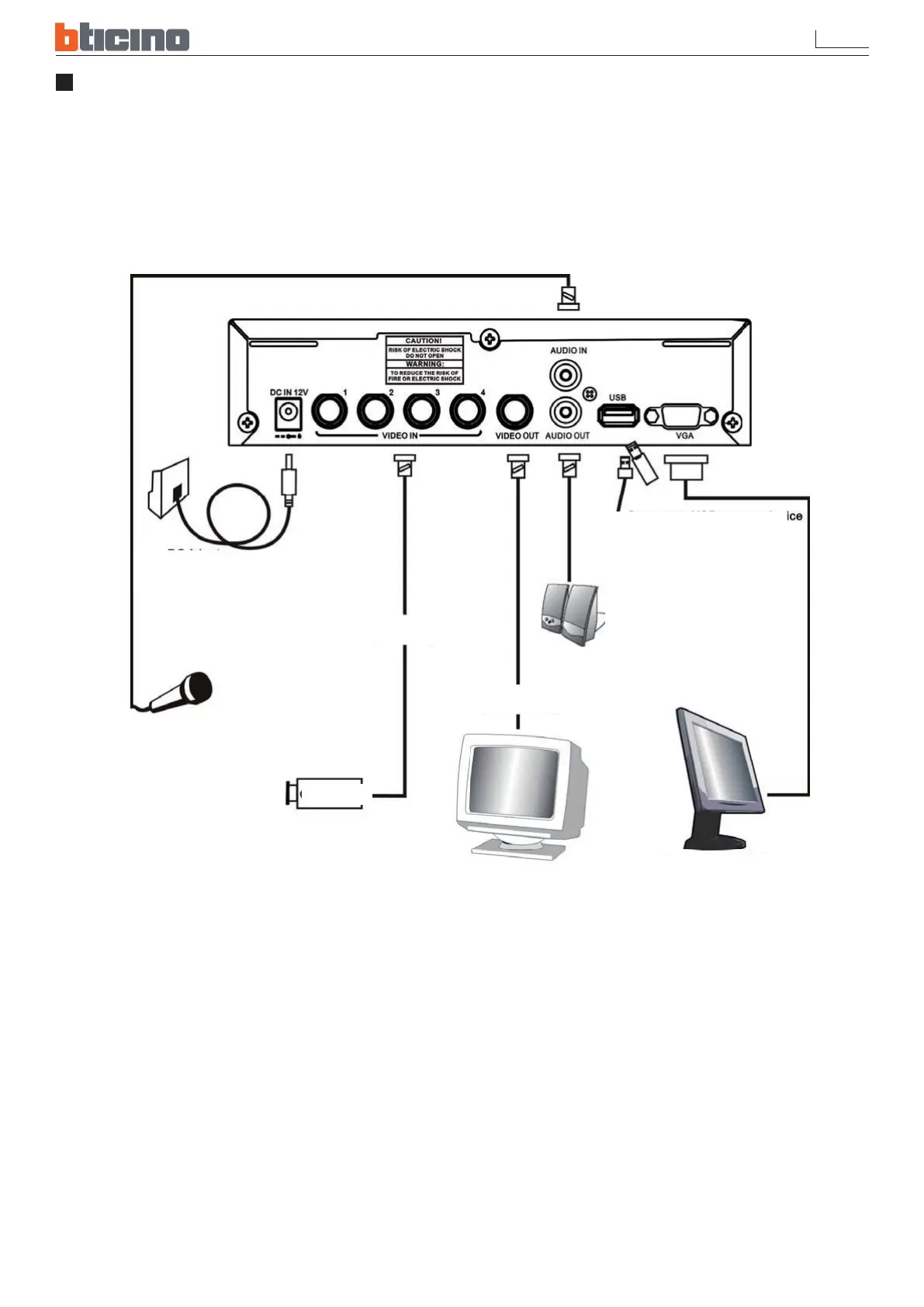

Impostare la connessione come indicato nell’immagine seguente: collegare la videocamera, il monitor e l’alimentazio-
ne per avviare la modalità monitoraggio. Per eettuare un backup delle immagini, collegare il dispositivo di archivia-
zione USB. Il DVR supporta anche un’uscita video VGA.
INSTALLAZIONE
Congurazione del sistema
Collegare al dispositivo
di archiviazione USB
Remarque:
Nota:
1. è consigliabile non utilizzare un cavo
di prolunga più lungo di 60 cm
2. Rimuovere il dispositivo USB solo
dopo che il processo di identicazione è
stato completato.
Collegare all’INGRESSO VIDEO del
Monitor LCD
Collegare all’INGRESSO VIDEO del
Monitor
Linea di segnale Video
(USCITA VIDEO)
Linea di segnale Video
(INGRESSO VIDEO)
Addattatore DC
VIDEOCAMERA
