Bticino Classe 300 EOS KIT - Page 18

18
(OFF) (ON)
BTICINO
V.le Borri, 231
21100 (VA) ITALY
Made in Italy
15MBUS-MH
2 1
LAN
BUS-AV
(OFF) MASTER (ON)
(OFF) 2-1 (ON)
(ON) (OFF)
1
9
2
3
4
5
8
10
11
6
7
12
13

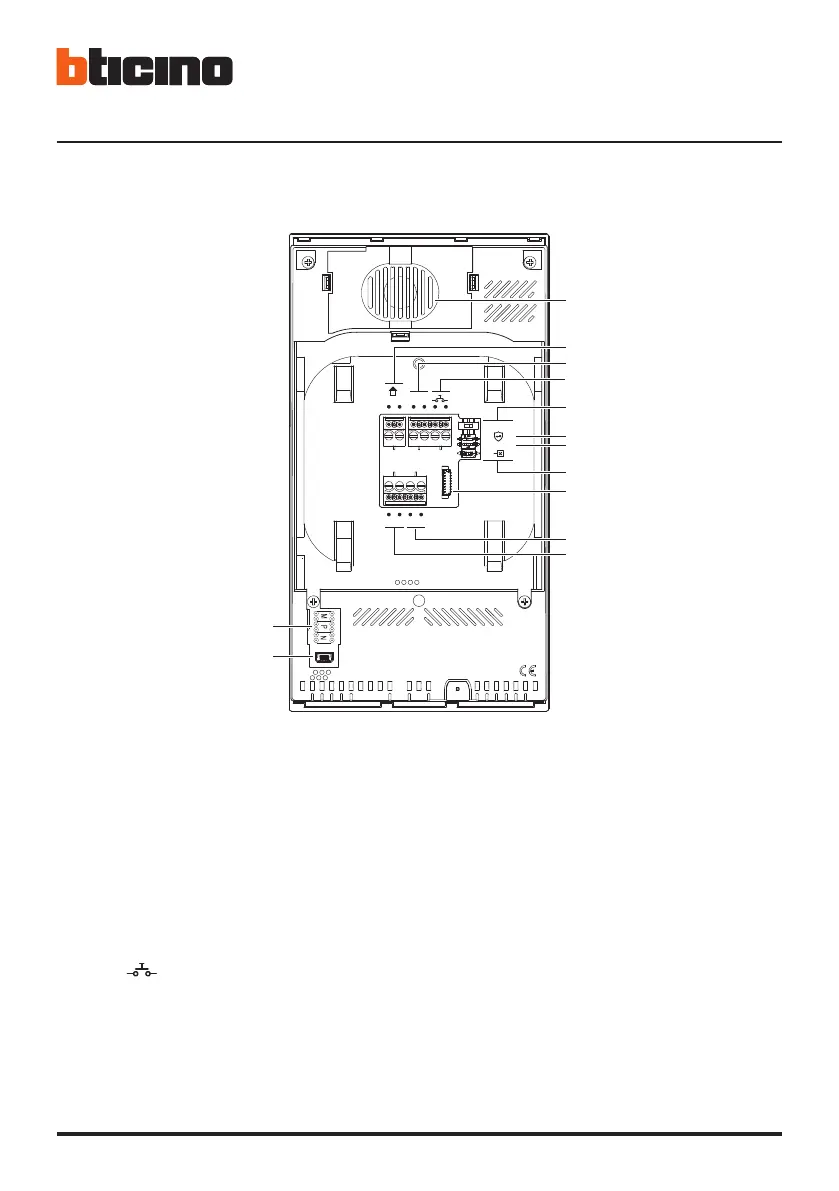

1. Altavoz.
2. Bornes para la conexión al BUS MH (MyHOME) -
(aplicación futura).
3. Bornes (5M – 1) para la conexión de un timbre
adicional.
Se ha de efectuar la conexión punto - punto en los
bornes de los timbres adicionales.
4. Bornes
(OFF) (ON)
BTICINO
V.le Borri, 231
21100 (VA) ITALY
Made in Italy
15MBUS-MH
2 1
LAN
BUS-AV
(OFF) MASTER (ON)
(OFF) 2-1 (ON)
(ON) (OFF)
para la conexión de un pulsador
externo de llamada a la planta.
5. Microinterruptor para habilitación de la alimenta-
ción adicional *.
6. Microinterruptor función «Cerradura segura» *.
7. Microinterruptor función «Master» *.
8. Microinterruptor final de tramo *.
9. Conector LAN. Para la conexión mediante el cable
RJ45, utilizar el accesorio 344844 (no incluido en la
dotación).
10. Bornes para la conexión al BUS AV ( audio vídeo).
11. Bornes (2 - 1) para alimentación adicional.
12. Interfaz USB de servicio.
13. Alojamiento de los configuradores.
* ON=habilitado.
OFF=deshabilitado.
Activar la función con dispositivo no alimentado.
