Bticino Classe 300 EOS KIT - External Unit (Entrance Panel); Components Overview

Classe 300 EOS KIT
7
• Posto esterno
• Entrance panel
• Poste extérieur
• Türstation
• Placa exterior
• Externe plaats
• Unidade externa
• Panel zewnętrzny
1 - Telecamera
2 - LED illuminazione campo di ripresa
3 - Morsetti di collegamento
4 - Pulsanti di chiamata
5 - LED connessione attiva
6 - Posizione antenna lettore badge
7 - LED indicazione porta aperta
8 - Microfono
9 - Regolazione microfono
10 - Regolazione altoparlante
11 - Switch mono/bifamiliare
12 - Pulsante programmazione badge/Reset
13 - Pannello LED per illuminazione pulsante di chiamata
14 - Sede dei configuratori
15 - Sensore di luminosità per retroilluminazione notturna
16 - Altoparlante
1 - Caméra
2 - Voyant éclairage champ de cadrage
3 - Bornes de branchement
4 - Boutons d’appel
5 - Position antenne lecteur badge
6 - Voyant connexion active
7 - Voyant indication porte ouverte
8 - Micro
9 - Réglage micro
10 - Réglage haut-parleur
11 - Commutateur mono/bi-familial
12 - Bouton de programmation badge/Reset
13 - Panneau Voyant d’éclairage bouton d’appel
14 - Logement des configurateurs
15 - Capteur de luminosité pour rétro-éclairage nocturne
16 - Haut-parleur

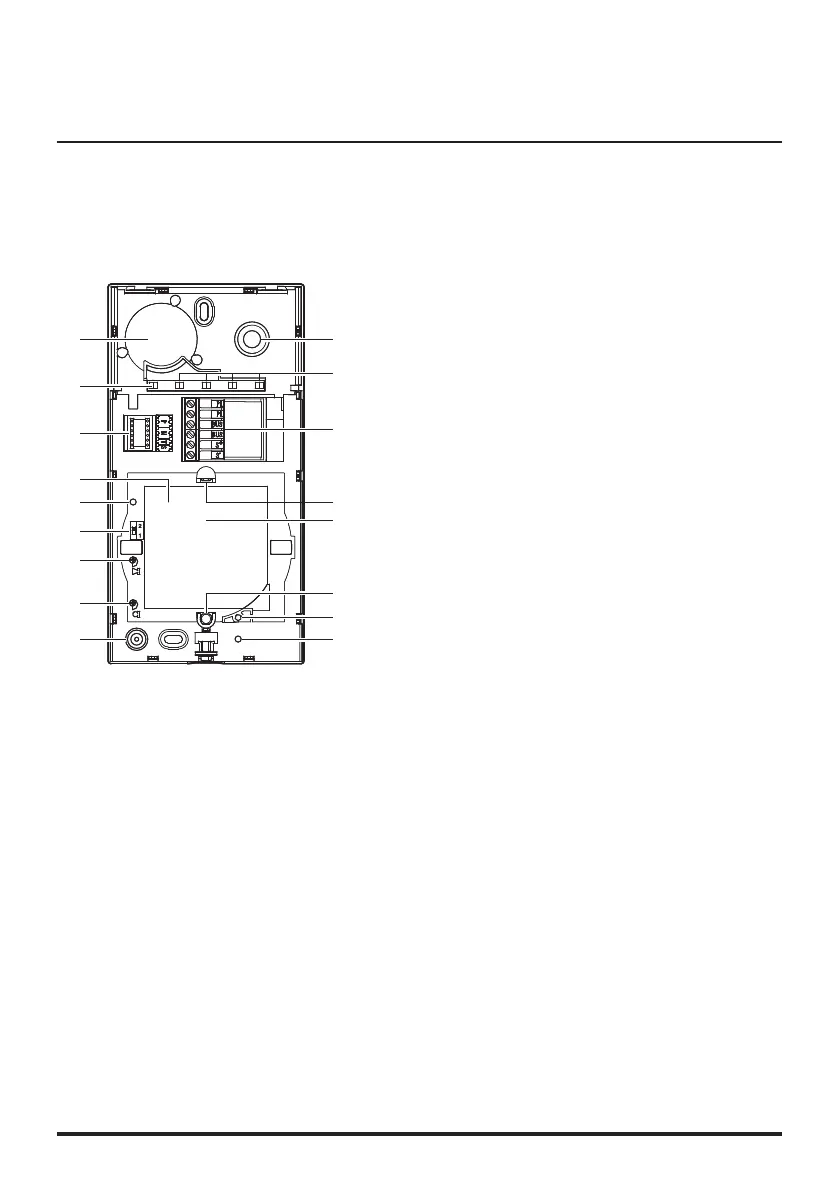

1 - Camera
2 - Viewing field lighting LED
3 - Connection clamps
4 - Call pushbuttons
5 - Position of the key card reader aerial
6 - Active connection LED
7 - Open door notification LED
8 - Microphone
9 - Microphone adjustment
10 - Loudspeaker adjustment
11 - One-family/two-family switch
12 - Key card programming pushbutton / Reset
13 - LED panel for call pushbutton lighting
14 - Configurator socket
15 - Brightness sensor for night backlighting
16 - Loudspeaker
1
2
3
4
4
6
7
16
15
14
12
13
11
10
9
8
5
