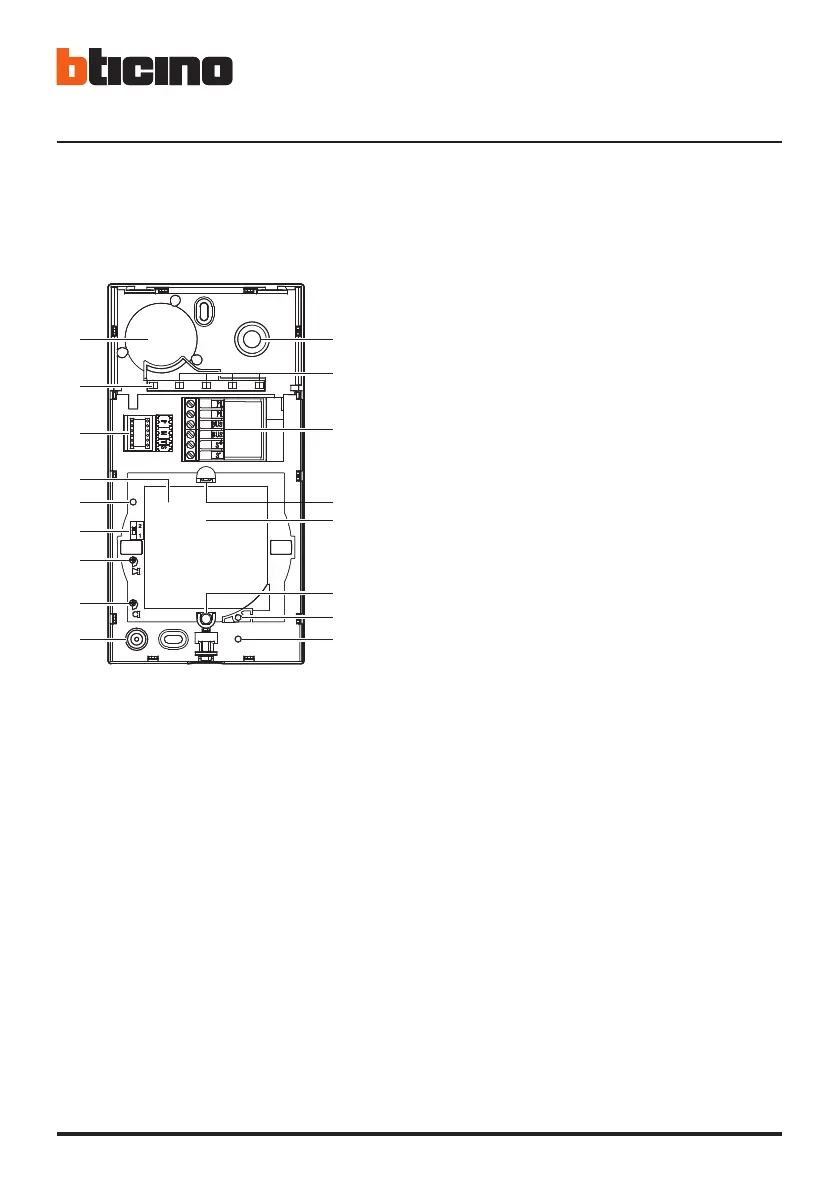

1 - Kamera
2 - LED Beleuchtung des Aufnahmefelds
3 - Anschlussklemmen
4 - Ruftasten
5 - Position der Antenne Badge-Lesegerät
6 - LED Verbindung aktiv
7 - LED Anzeige Tür offen
8 - Mikrophon
9 - Einstellung des Mikrophons
10 - Einstellung des Lautsprechers
11 - Switch Ein-/Zweifamilienhaus
12 - Programmierungstaste Badge/Reset
13 - LED-Tafel zur Beleuchtung der Ruftaste
14 - Sitz der Konfiguratoren
15 - Helligkeitssensor zur nächtlichen
Rückbeleuchtung
16 - Lautsprecher
1 - Camera
2 - Led verlichting camerabereik
3 - Aansluitklemmen
4 - Oproepknoppen
5 - Positie antenne badgelezer
6 - LED verbinding geactiveerd
7 - LED aanduiding deur geopend
8 - Microfoon
9 - Regeling microfoon
10 - Regeling luidspreker
11 - Schakelaar een-/tweegezins
12 - Knop badgeprogrammering/reset
13 - LED paneel voor verlichting oproepknop
14 - Plaats van de configuratoren
15 - Lichtsensor voor achtergrondverlichting ‘s
nachts
16 - Luidspreker
1 - Telecámara
2 - LED iluminación campo de grabación
3 - Bornes de conexión
4 - Pulsadores de llamada
5 - Posición de la antena del lector credencial
6 - LED conexión activada
7 - LED indicación puerta abierta
8 - Micrófono
9 - Regulación del micrófono
10 - Regulación del altavoz
11 - Switch mono/bifamiliar
12 - Pulsador de programación credencial/Reset
13 - Panel LED para iluminación pulsador de
llamada
14 - Alojamiento de los configuradores
15 - Sensor de luminosidad para retroiluminación
nocturna
16 - Altavoz
1
2
3
4
4
6
7
16
15
14
12
13
11
10
9
8
5
