Page 4
34025.4 031312
ALIMENTATION ÉLECTRIQUE
MISE EN GARDE : Le distributeur doit demeurer débranché de la prise de courant jusqu’à indication contraire à
la section Réglage initial.
Consultez la plaque signalétique de l’infuseur ainsi que les codes national et local de l’électricité pour
connaître les besoins en alimentation électrique.

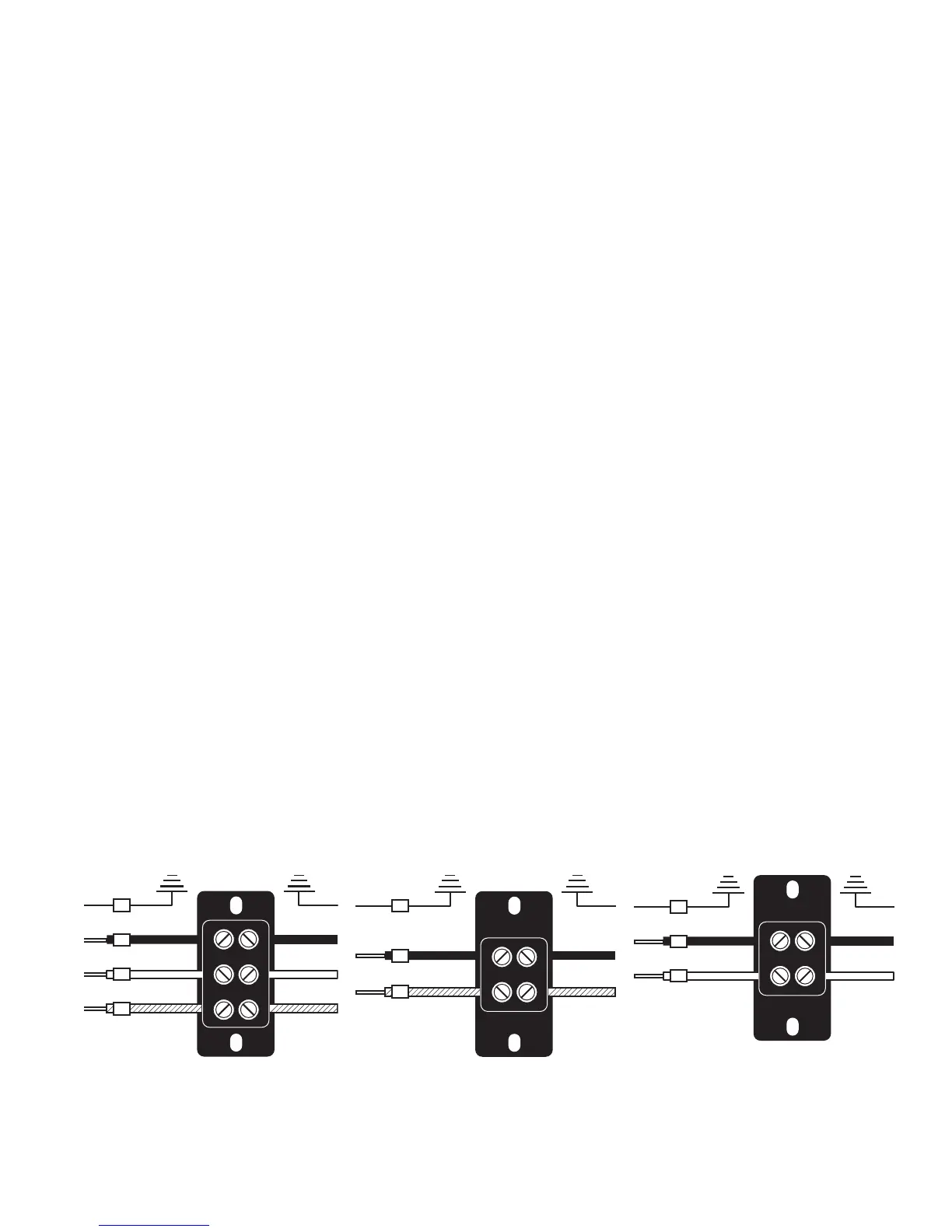

Modèle 120 V c.a.
Note : Ce branchement nécessite
2 conducteurs sous tension
(neutre et L1) et un conducteur de
mise à la terre indépendant.
Modèles 120-208 et 120-240 V c.a.
Note : Ce branchement nécessite
3 conducteurs sous tension
(neutre, L1 et L2) et un conducteur
de mise à la terre indépendant.
L2
L1
G
L2 ROUGE
VERT VERT
L1 NOIR
L2 ROUGE
L1 NOIR
L2
N
L1
G
L2 ROUGE
BLANC
VERT VERT
NEUTRE
L1 NOIR
L2 ROUGE
BLANC
NEUTRE
L1 NOIR
N
L1
G
BLANC
VERT VERT
NEUTRE
L1 NOIR
BLANC
NEUTRE
L1 NOIR
Modèles 200, 208 et 230 V c.a.
Note : Ce branchement nécessite
2 conducteurs sous tension
(L1 et L2) et un conducteur de mise
à la terre indépendant.
BRANCHEMENT ÉLECTRIQUE (Modèles sans cordons d’alimentation)
CAUTION – Une installation électrique inadéquate peut endommager les composantes électriques. Tout dommage
causé par un mauvais branchement électrique n’est pas couvert par la garantie.
1. Un électricien doit effectuer l’installation électrique telle que spécifiée.
2. À l’aide d’un voltmètre, vérifiez la tension et le code-couleur de chaque conducteur à la prise de courant.
3. Retirez le panneau avant sous les buses.
4. Faites passer le cordon d’alimentation sous le réducteur de tension et raccordez-le au bloc de jonction.
5. Branchez le distributeur à la prise de courant et vérifiez la tension au bloc de jonction. Replacez le panneau avant.
6. Si la tuyauterie doit être raccordée par la suite, assurez-vous que le distributeur est débranché de la prise de
courant. Si la tuyauterie a été raccordée, le distributeur est prêt pour le réglage initial.
BRANCHEMENT ÉLECTRIQUE (Modèles avec cordons d’alimentation)
AVERTISSEMENT! Si l’infuseur est muni d’un cordon d’alimentation et que ce dernier devient endommagé, il faut
le faire remplacer par un cordon spécial obtenu du fabricant ou d’un centre de service autorisé et le travail
doit être effectué par ces derniers pour éviter tout risque de blessure. Une installation électrique inadéquate
peut endommager les composantes électroniques.
Tout dommage causé par un mauvais branchement électrique n’est pas couvert par la garantie.
1. Un électricien doit effectuer l’installation électrique telle que spécifiée.
2. À l’aide d’un voltmètre, vérifiez la tension et le code-couleur de chaque conducteur à la prise de courant.
NOTE - Les infuseurs livrés avec un cordon d’alimentation n’ont pas de fiche de raccordement. Un centre
de service autorisé doit sélectionner et installer la fiche de mise à la terre certifiée UL qui convient tel que
spécifié à l’arrière de l’infuseur.
3. Installez le plug spécifié sur le cordon d'alimentation fourni.
3. Retirez le panneau avant sous les buses.
4. Branchez le distributeur à la prise de courant et vérifiez la tension au bloc de jonction. Replacez le panneau avant.
5. Si la tuyauterie doit être raccordée par la suite, assurez-vous que le distributeur est débranché de la prise
de courant. Si la tuyauterie a été raccordée, le distributeur est prêt pour le réglage initial.
MISE EN GARDE : Les raccordements électriques doivent être faits comme spécifié ci-dessus. L’inobservation
de ces instructions peut entraîner des blessures corporelles et des dommages matériels ou l’endommagement
de l’équipement.
