1. TECHNISCHE DATEN
Maße und Gewichte MP200 AQA Monitor
Höhe ohne Bügel mm 360 –
Höhe mit Bügel mm 385 –
Filterkartusche Ø mm 88 –
Zähleinheit Maße (B x H x T) mm – 80 x 47 x 30
Betriebsbedingungen MP200 AQA Monitor
Anschlussgewinde (in|out) ⁄“ (BSP Außengewinde) ⁄“ ÜM | ⁄“ AG
Nenndurchfluss l/h 180 –
Betriebsdruck bar 2 bis 8 –
Eingangswasserdruck bar >1,2 2–8
Druckverlust bei 180 l/h
1
bar 0,60 –
Wassereingangstemperatur
(min./max.)
°C +4 bis +30 +4 bis +30
Umgebungstemperatur
(min./max.)
°C +4 bis +40 +4 bis +40
Durchflussleistung l/min – 0,8 bis 15
Durchflussabweichung % – +/–5
Einbaulage horizontal/vertikal horizontal
Mindestspülmenge l 2 –
1
Bei Bypass Einstellung „2“ und mit jeweils einem 1,5 m Schlauch DN8 am Zu- und Ablauf montiert.
2. FILTERKAPAZITÄT UND BYPASS EINSTELLUNG
Nach Wasserqualität
Gesamthärte
in °dh
1
Beipass-
einstellungen
2
MP200
weich <8 3 900 l
mittel 8 bis 14 3 470 l
hart 15 bis 21 2 280 l
sehr hart 22 bis 28 2 160 l
sehr, sehr hart >28 2 140 l
1
Die angegebene Filterkapazität gilt für definierte Prüfbedingungen, die tatsächliche Kapazität im Betrieb
kann höher oder niedriger sein. Filter tauschen, wenn die oben genannte Kapazität erschöpft ist, jedoch
spätestens nach 12 Monaten.
°dH = deutsche Härtegrade
2
Am Filterkopf einzustellen.
Hinweis!
Für die Einstellung des AQA Monitors und dem Bypass muss die lokale Wasserhärte bekannt
sein. Diese kann beim Wasserversorger erfragt werden oder mittels Schnelltest bestimmt
werden.
DISPLAY
RESET
PROG
www.bwt.com
1
2
3
4
5
A
B
3 0
E
D
HO
+Mg
HO

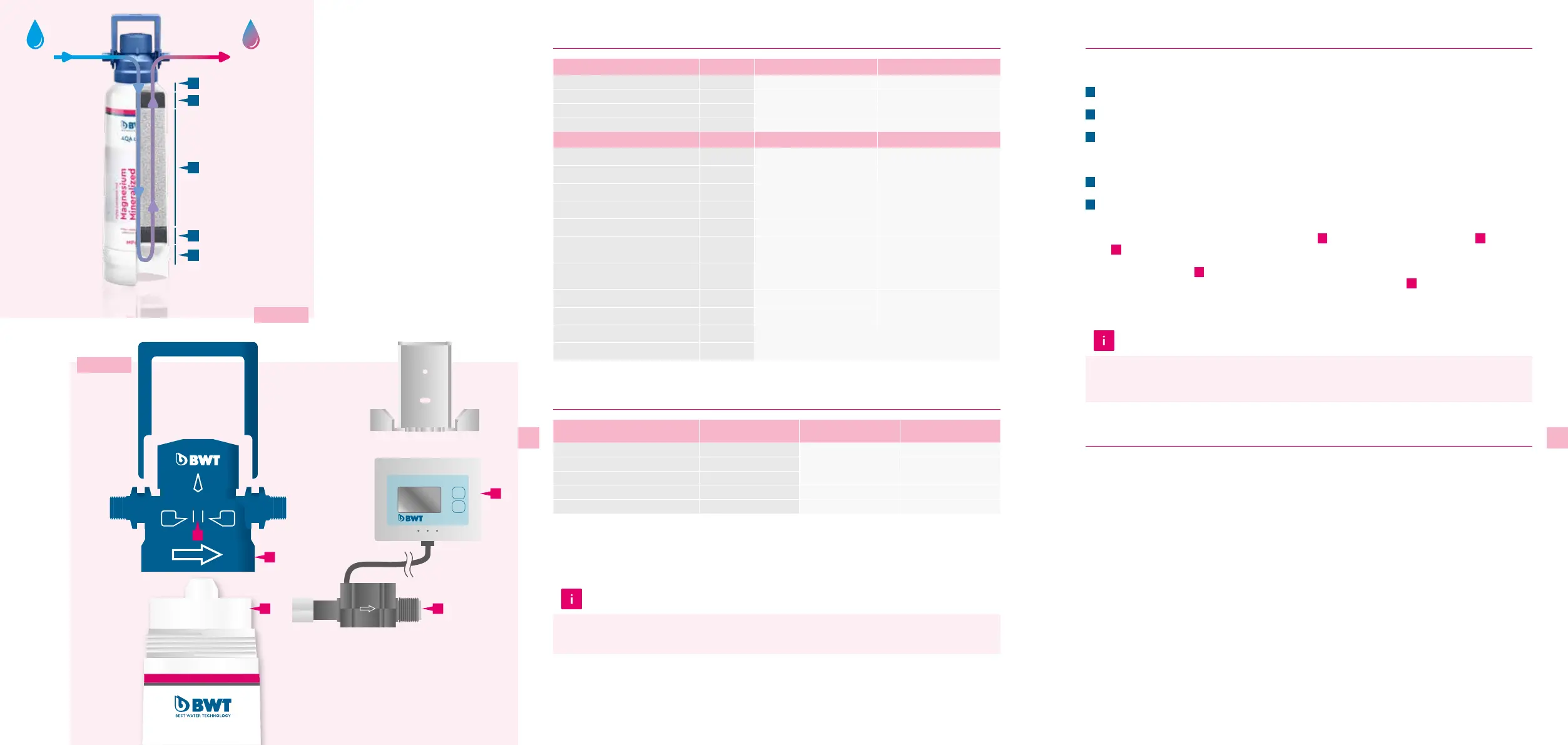

Fig. 1
Fig. 2
3. VERWENDUNG UND AUFBAU
Die BWT AQA drink MP200 Filterkartusche veredelt in fünf Filtrationsstufen Ihr Leitungswasser zu
Magnesium mineralisiertem Wasser (siehe Fig. 1).
1
Vorfiltration filtert Partikel, wie z. B. Sand oder Rost.
2
Aktivkohle-Vorfiltration entfernt organische Stoffe zum Schutz des Ionenaustauschers.
3
Leistungsfähiger Ionenaustauscher vermindert die Gesamthärte von Trinkwasser und schützt
somit Geräte vor Kalkablagerungen. Er gibt das wertvolle Mineral Magnesium ab und reduziert
Schwermetalle wie Kupfer, Blei und Nickel.
4
Aktivkohle-Filtration reduziert geruchs- und geschmacksstörende Stoffe wie z. B. Chlor.
5
Feinfiltration erfasst sogar die feinsten Partikel.
Für die bestmögliche Nutzung des Filters ist im Set eine Filterwechselanzeige – der AQA Monitor
– enthalten. Diese programmierbare Zählereinheit
A
ist über einen Durchflusssensor
B
mit dem
Filter
C
verbunden (siehe Fig. 2).
Im AQA drink Filterkopf
D
ist ein Aquastop montiert, der ein unbeabsichtigtes Austreten von
Wasser bei der Filterinstallation verhindert. Über die Bypass Funktion
E
am Filterkopf kann
der Verschnitt – jene Menge an Wasser, dass nur durch Schritt 4 und 5 (Fig. 1) gefiltert wird –
eingestellt werden (siehe Installationsanleitung, Seite 29).
Hinweis!
Das filtrierte Trinkwasser entspricht der Flüssigkeitskategorie 2 nach EN 1717.
Der BWT AQA drink Filterkopf ist ausschließlich für original BWT AQA drink Filterkartuschen
geeignet.
4. BETRIEBS UND SICHERHEITSHINWEISE
» Die BWT Filterkerze darf nur mit Kaltwasser eingesetzt werden, welches die gesetzlichen
Anforderungen an Trinkwasserqualität erfüllt.
» Beachten Sie alle länderspezifischen Installationsvorschriften (z. B. DIN 1988, EN 1717), allge-
meine Hygienebedingungen und technische Daten zum Schutz des Trinkwassers.
» Im Filterkopf sind zwei Rückflussverhinderer nach DIN EN 13959 integriert.
» Der Installationsort muss frostsicher und vor direkter Sonneneinstrahlung geschützt sein. Nicht
in der Nähe von Hitzequellen und offenem Feuer installieren.
» Chemikalien, Lösungsmittel und Dämpfe dürfen nicht mit dem Filtersystem in Berührung
kommen.
» Der Filterkopf darf nie über längere Zeit ohne montierte Filterkartusche unter Wassernetzdruck
stehen.
» Der Filterkopf muss nach 5 Jahren ausgetauscht werden.
» Das Filtersystem kann vertikal oder horizontal betrieben werden:
- Vertikal: ca. 65 mm Abstand zum Boden frei lassen, für einen leichteren Filterwechsel.
- Horizontal: die Filterkerze muss am Boden aufliegen.
» Bei Verwendung des Filtersystems mit einer AQA drink Pure Armatur, kann es bei Inbetrieb-
nahme der AQA drink Filterkartusche zu einem leichten Nachlauf kommen. Dies legt sich
sobald die Filterkartusche vollständig entlüftet ist, spätestens nach wenigen Tagen.
