BWT FI CONNECT - Installation Site and Space Requirements

4
300 mm mini
1m = OK
300 mm mini
1m OK
300 mm mini
X
Y
IVTP-1M-LT / IVTP-2M-LT / IVTP-3M-LT / IVTP-4M-LT :
X : 1200 mm Y : 650 mm
IVTP-5M-LT / IVTP-6M-LT:
X : 1300 mm Y : 700 mm
3m
- Installer la PAC à l'extérieur à plus de 2 m du bassin selon les lois en vigueur (NF C 15 100).
- Poser la PAC sur ses les plots anti-vibratoires fournis sur une surface stable, solide (pouvant supporter le poids de l'appareil) et de niveau (éventuellement
réaliser un socle en béton).
- Maintenir 1 m (30 cm minimum) d'espace libre devant les grilles verticales d’aspiration d’air (à l’arrière et sur le coté concerné de la PAC) et 3 m à la sortie du
ventilateur (à l’avant) sur un espace complètement dégagé de tout obstacle.
- Prévoir un espace susant autour de la PAC pour les opérations d'entretien et de maintenance.
- Prévoir un dispositif d'évacuation d'eau à proximité de la PAC pour préserver la zone où elle est installé.
- Conserver, autant que possible, la PAC hors de portée des enfants.
La PAC ne doit pas être installée :
- à portée de jets d’arrosages, de projections ou de ruissellement d’eau ou de boue (proximité d'une route, prendre en compte les effets du vent),
- sous un arbre
- à proximité d’une source de chaleur ou de gaz inammable,
- à un endroit où il serait exposé à l'huile, à des gaz inammables, des produits corrosifs ou des composés sulfureux,
- à proximité d’équipements haute fréquence,
- à un endroit où il subirait une accumulation de neige.
- à un endroit où il risquerait d’être inondé par les condensats produits par l’appareil lors de son fonctionnement
- sur une surface pouvant transmettre des vibrations à l'habitation.
Conseil : atténuer les éventuelles nuisances sonores de votre PAC :
- Ne pas l’installer sous ou vers une fenêtre.
- Ne pas orienter la sortie du ventilateur vers vos voisins.
- Ne pas orienter la sortie du ventilateur (air froid) vers la piscine.
- L’installer dans un espace dégagé (les ondes sonores se reètent sur les surfaces).
- Installer un écran acoustique autour de la PAC, en respectant les distances
- Installer 50 cm de tuyaux PVC souple à l’entrée et à la sortie d’eau de la PAC
Pour améliorer les performances, il est conseillé d’isoler thermiquement les tuyauteries entre la PAC et la piscine, spécialement si la distance est importante.
300 mm
La PAC doit être installée en permanence sur un socle rigide et xe en plaçant les patins fournis sous
les pieds.
- Pour le béton, utiliser des tire-fonds adaptés de ø8 mm équipés de rondelles pour empêcher tout
desserement .
- Pour le bois, utiliser des vis adaptées de ø8 mm à tête hexagonale équipées de rondelles frein pour
empêcher tout desserement .

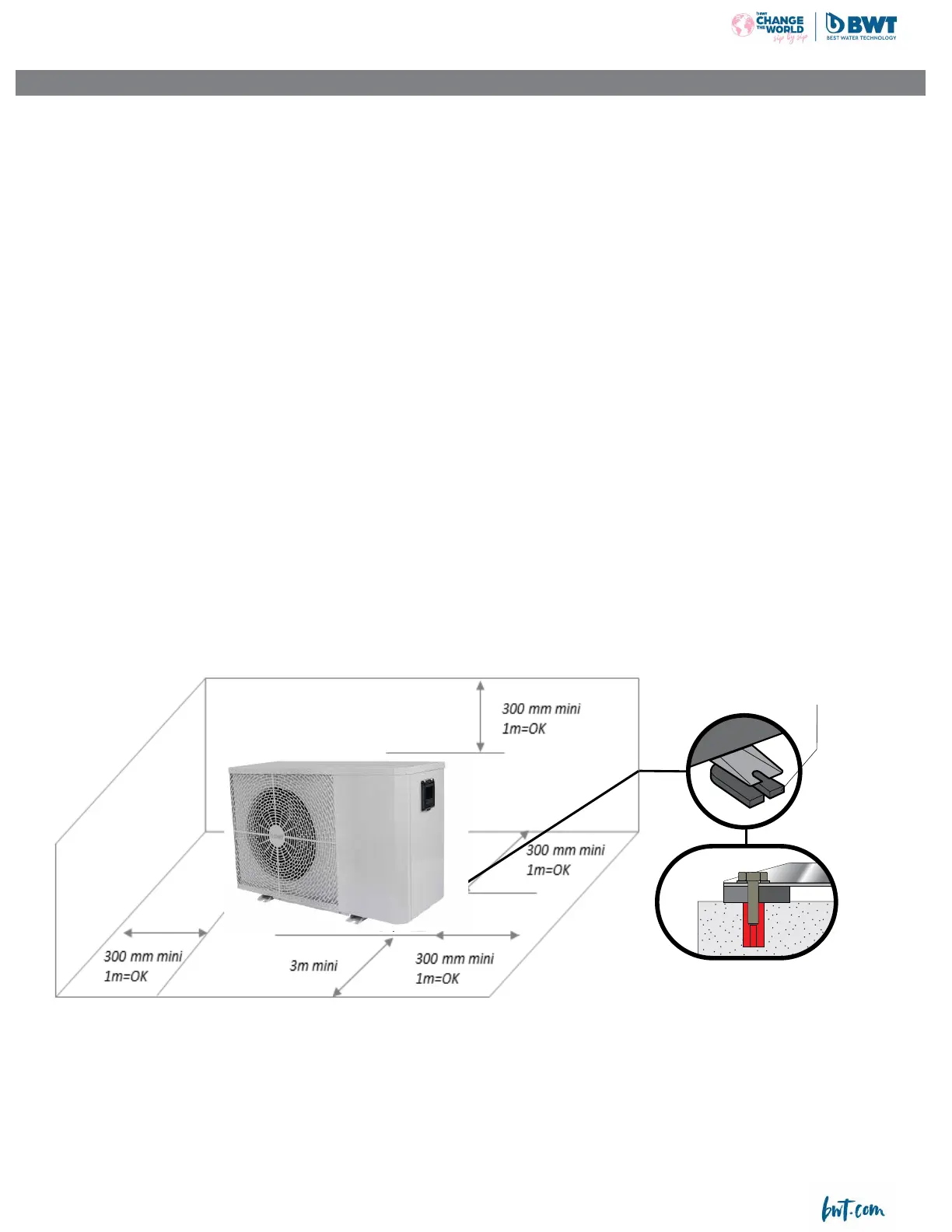

Espace à préserver autour de la PAC :
INSTALLATION (SITE, TYPE DE SUPPORT, ESPACE À PRÉVOIR)
Dimensions minimales de la dalle béton
Patin fourni
si écran (option)
- 22 -
INSTALLATION (SITE, TYPE OF SUPPORT, NECESSARY SPACE)
• Install the HP outdoors at more than 2 meters from the pool.
• Place the HP on the provided vibration absorbers on a surface that is stable, solid (able to bear the weight of the device) and level (prepare a concrete base if
necessary).
• Maintain 1 m (30 cm minimum) of open space in front of the vertical air intake grids (behind and on the side of the HP) and 3 m at the outlet of the fan (in front) of
open space without any obstacles.
• Prepare sufcient space around the HP for maintenance operations.
• Prepare a water evacuation system close to the HP to protect the installation zone.
• Keep the HP out of the reach of children, insofar as possible.
The HP should never be installed:
• in an area covered by sprinkling systems, or subject to spray or running water or mud (close to a road, take into account the effects of wind),
• under a tree,
• close to a source of heat or of ammable gas,
• in an area where it would be exposed to oil, ammable gases, corrosive products, and compounds containing sulphur,
• close to equipment operating at high frequencies,
• in a place where snow is likely to accumulate,
• in a place where it could be ooded by the condensates produced by the device as it operates,
• on a surface that could transfer the vibrations to the house.
Advice: dampen the possible noise nuisance caused by your HP.
• Do not install it close to or underneath a window.
• Do not direct the outlet of the fan towards your neighbours’ property.
• Do not direct the fan outlet (cold air) towards the swimming pool.
• Install it in an open area (sound waves bounce off surfaces).
• Install a sound barrier around the HP, making sure to maintain the required distances.
• Install 50 cm of PVC piping at the water inlet and outlet of the HP.
The HP must be installed and maintained on a xed and solid basis, with the skids placed under the feet.
• For concrete, use adapted ø 8 mm lag screws tted with washers to prevent any loosening.
• For wood, use adapted ø 8 mm hexagon head screws tted with locking washers to prevent any loosening
