6 2022/03 - Indice de révision : A -
Code : 33230
Modèle IC 68 IC 89 IC 125 IC 142 IC182
Intensité nominale de déclenchement du disjoncteur
magnéto‐thermique (Courbe C)
: Ajustable / non
ajustable (A)
7,5 / 10 9 / 10 14 / 16 15 / 16 18 / 20
Poids de fluide frigorigène R 32 (kg) 0.90 1.15 1.70 1.90 2.50
Pression acoustique mini (mode « silent ») à 10 m , en
dB(A) selon EN ISO 374
20 20 22 24 24
* Débit d’eau minimum (m
3
/h)
4 5
Perte de charge au débit d’eau mini. (bars)
0,64
Poids net / poids brut (Kg) 40 / 52 43 / 54 49 / 58 54 / 75 59 / 75
*
AVERTISSEMENT
S’assurer que la pompe de filtration en place permet de satisfaire ce débit minimum, compte-tenu de la perte
de charge supplémentaires introduite par la PàC et le circuit hydraulique de « by-pass ».
Le régime de fonctionnement des pompes à vitesse variable devra être réglé en conséquence.

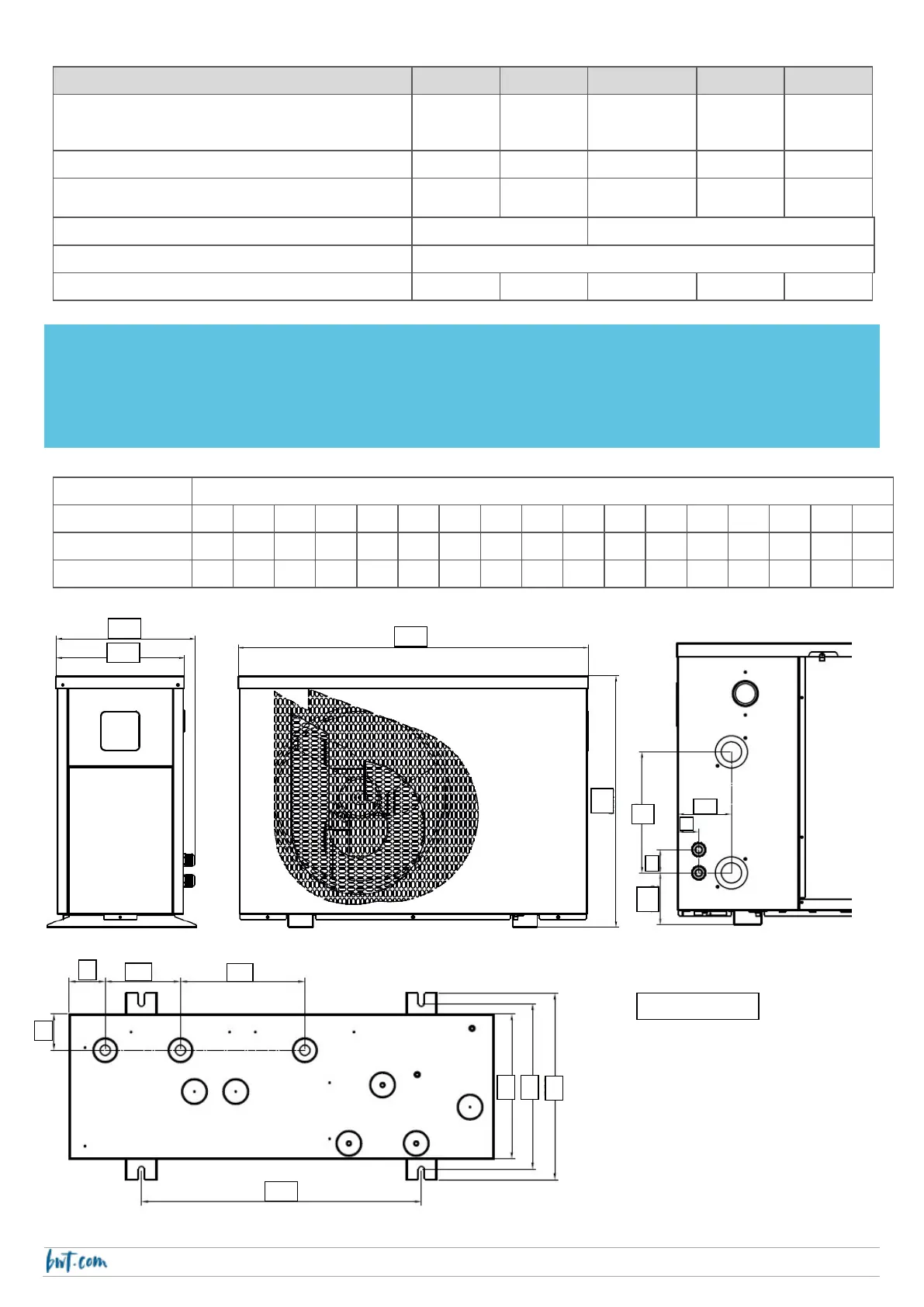

Dimensions en mm
A B C D E F G H I J K L M N O P Q
IC68 – IC89 – IC125
334 309 843 605 260 115 45 50 111 70 145 240 70 280 320 360 540
IC142 – IC182 374 349 993 705 320 138 50 50 101 80 240 165 60 320 360 400 630
A
B
C
D
F
I
E
G
H
N
O
P
Q
J
K
L
Vue de dessous
M
